一覧

乗用車セダン、モデル・イヤー 86 年 識別 No. A 303338 以前、例外は A 283114、A 283527、乗用車セダン、モデル・イヤー 87 年 識別 No. A 303339 以降および A 283114、A 283527、 識別 No. A 571353 以前、例外は A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、乗用車セダン、モデル・イヤー 88 年 識別 No. A 571354 以降および A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、 識別 No. A 823286 以前、例外は A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659乗用車セダン、モデル・イヤー 89 年 識別 No. A 823287 以降および A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.030 => 300 E JAPAN
M: 103983
GA: 722320, 722358

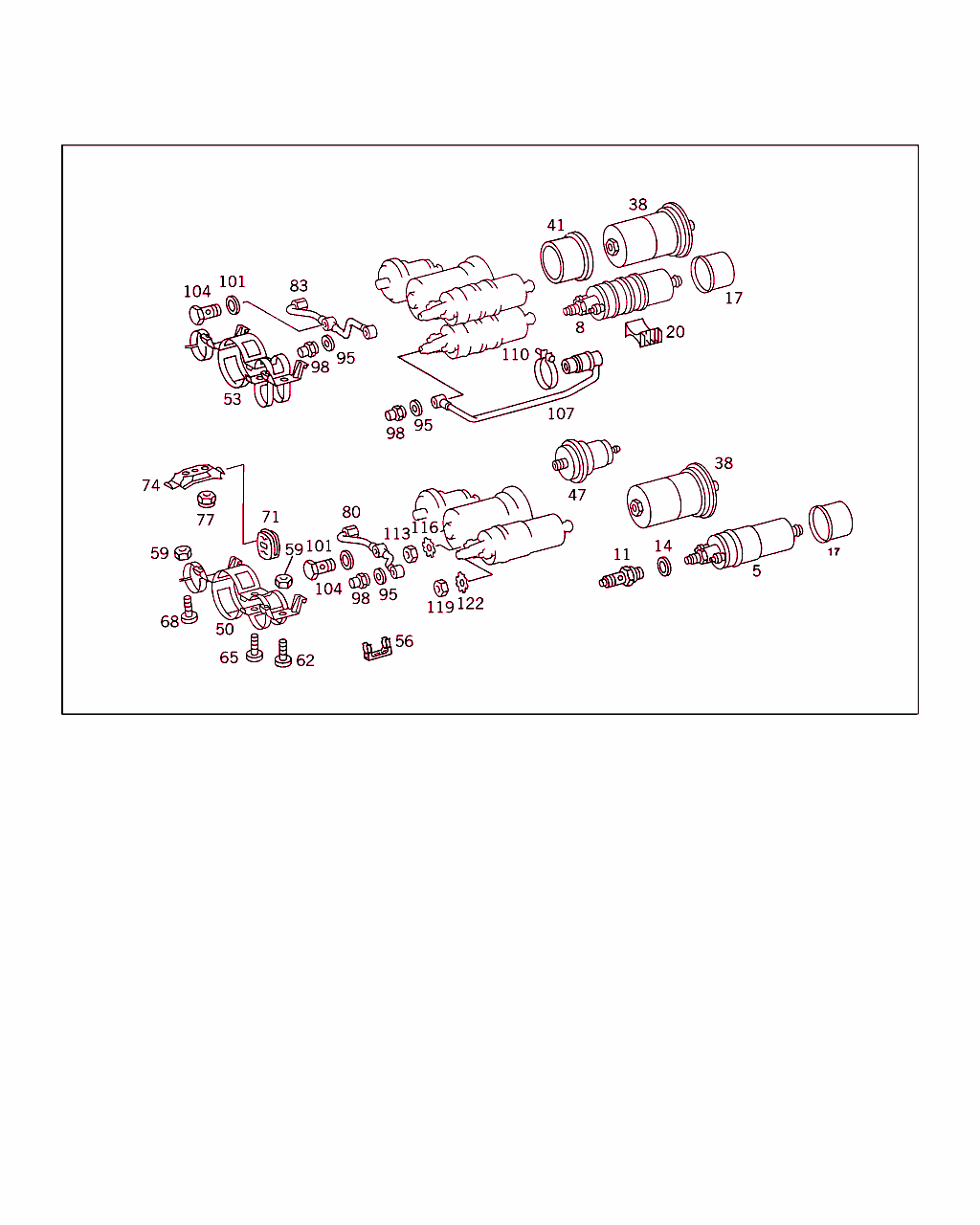

Schema

B47030000095.950516

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 002 091 97 01
フューエルポンプ

フットノート解説
[004]
シャシナンバNo.以前: A 368936
001
8 A 002 091 88 01
フューエル・ポンプ

これに変更 A 003 091 53 01
-
8 A 003 091 53 01
フューエルポンプ

フットノート解説
[005]
シャシナンバNo.以降: A 368937
002
11 A 000 090 01 10
TS バルブ

フットノート解説
[004]
シャシナンバNo.以前: A 368936
001
11 A 000 090 03 10
TS バルブ

フットノート解説
[005]
シャシナンバNo.以降: A 368937
002
14 N 007603 012110
シーリング・リング

フットノート解説
[004]
シャシナンバNo.以前: A 368936
001
14 N 007603 010112
シーリング・リング

フットノート解説
[005]
シャシナンバNo.以降: A 368937
002
17 A 123 091 00 82
スリーブ

フットノート解説
[004]
シャシナンバNo.以前: A 368936
001
17 A 000 091 02 82
絶縁ピース

フットノート解説
[005]
シャシナンバNo.以降: A 368937
002
20 A 201 478 01 53
スペーサチューブ

フットノート解説
[005]
シャシナンバNo.以降: A 368937
001
38 A 002 477 13 01
フューエル・フィルタ

これに変更 A 002 477 44 01


フットノート解説
[453]
標準修理プロセス
001
38 A 002 477 44 01
フューエルフィルタ 001
38 A 002 477 17 01
フューエル・フィルタ

これに変更 A 002 477 44 01


フットノート解説
[453]
標準修理プロセス
001
38 A 002 477 44 01
フューエルフィルタ 001
41 A 000 091 01 82
絶縁ピース 001
47 A 000 476 05 21
アキュムレータ

♦ 以下から選択できます A 000 476 06 21
001
47 A 000 476 06 21
リザーバ

♦ 以下から選択できます A 000 476 05 21
001
50 A 124 470 02 81
ホルダー

フットノート解説
[004]
シャシナンバNo.以前: A 368936
001
53 A 124 470 20 81
ホルダー

これに変更 A 124 478 18 40

• +001 A 124 478 19 40
-
53 A 124 478 18 40
ホルダー

これに変更 A 201 478 51 40
-
53 A 201 478 51 40
ホルダー

フットノート解説
[005]
シャシナンバNo.以降: A 368937
[409]
組立時に調整のこと
001
56 A 124 470 15 81
ホルダー
フューエル・ホース

フットノート解説
[017]
シャシナンバNo.以降: A 872851
001
59 N 000934 005008
ナット NB
62 N 007985 005125
ボルト

これに変更 N 007985 005157
-
62 N 007985 005157
ボルト 001
65 N 007985 005165
ボルト 001
68 N 007985 005149
ボルト 001
71 A 124 478 00 82
ラバー・リング

フットノート解説
[004]
シャシナンバNo.以前: A 368936
004
71 A 124 478 05 82
ラバー・リング

フットノート解説
[005]
シャシナンバNo.以降: A 368937
004
74 A 124 478 02 40
ホルダー 002
77 A 003 990 02 51
ねじ込み式ナット
ブラケット / 車両フロア
004
80 A 124 470 02 64
ライン

フットノート解説
[004]
シャシナンバNo.以前: A 368936
001
83 A 124 470 28 64
ライン

フットノート解説
[005]
シャシナンバNo.以降: A 368937
001
95 N 007603 012110
シーリング・リング NB
98 A 123 990 00 53
ナット NB
101 N 007603 012110
シーリング・リング 002
104 N 915036 008202
中空ボルト 001
107 A 201 470 24 64
ライン

これに変更 A 129 470 06 64
-
107 A 129 470 06 64
ライン

フットノート解説
[005]
シャシナンバNo.以降: A 368937
001
110 N 916033 021100
クランプ

フットノート解説
[005]
シャシナンバNo.以降: A 368937
001
113 N 000934 004006
ナット
電気ケーブル / フューエル・ まで
NB
116 N 006797 004132
歯付きワッシャ
電気ケーブル / フューエル・ まで
NB
119 N 000934 005008
ナット
電気ケーブル / フューエル・ まで
NB
122 N 006797 005231
歯付きワッシャ
電気ケーブル / フューエル・ まで
NB
