一覧

乗用車セダン、モデル・イヤー 86 年 識別 No. A 303338 以前、例外は A 283114、A 283527、乗用車セダン、モデル・イヤー 87 年 識別 No. A 303339 以降および A 283114、A 283527、 識別 No. A 571353 以前、例外は A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、乗用車セダン、モデル・イヤー 88 年 識別 No. A 571354 以降および A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、 識別 No. A 823286 以前、例外は A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659乗用車セダン、モデル・イヤー 89 年 識別 No. A 823287 以降および A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.030 => 300 E JAPAN
M: 103983
GA: 722320, 722358

Schema

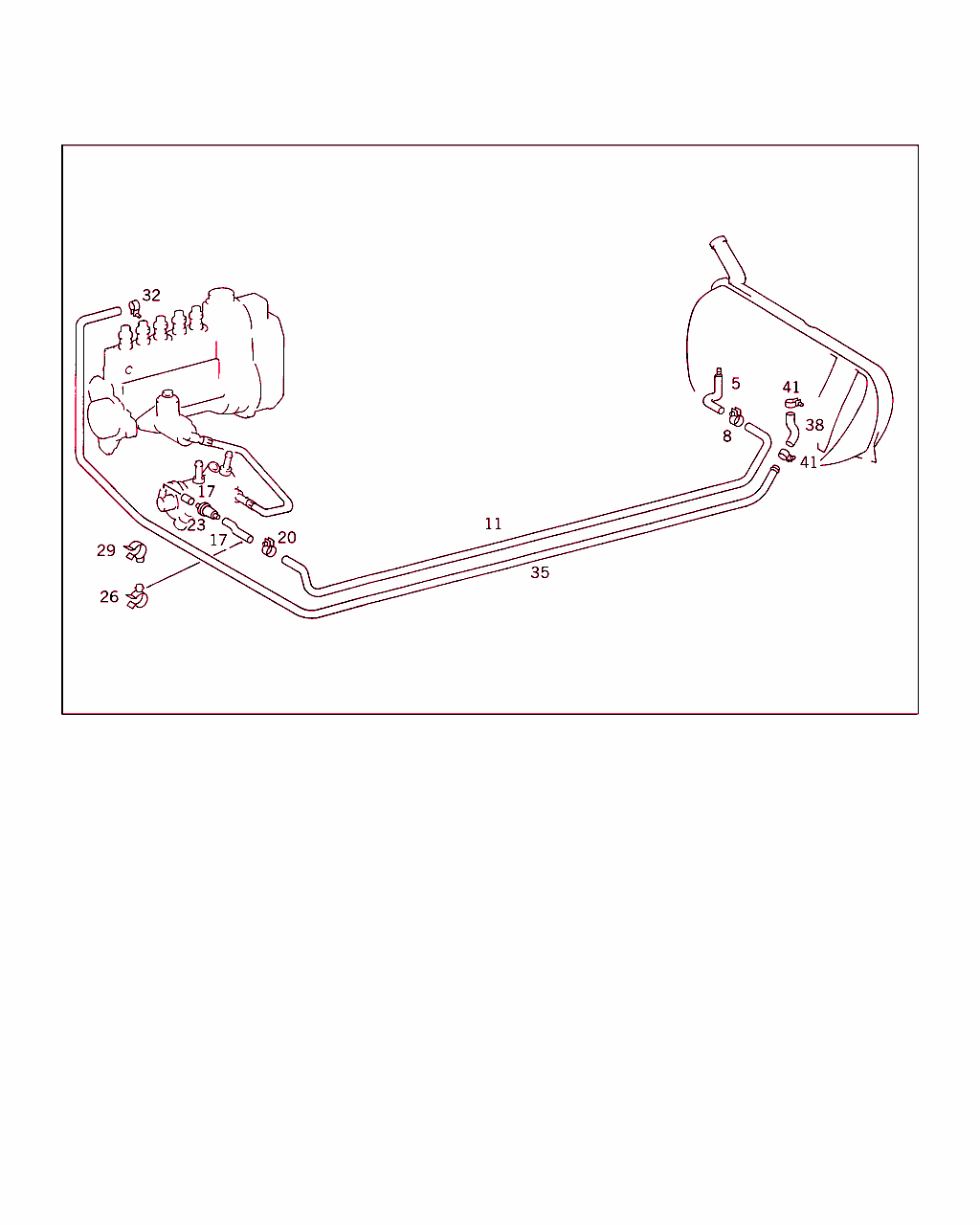

B47045000023.950516

[image]

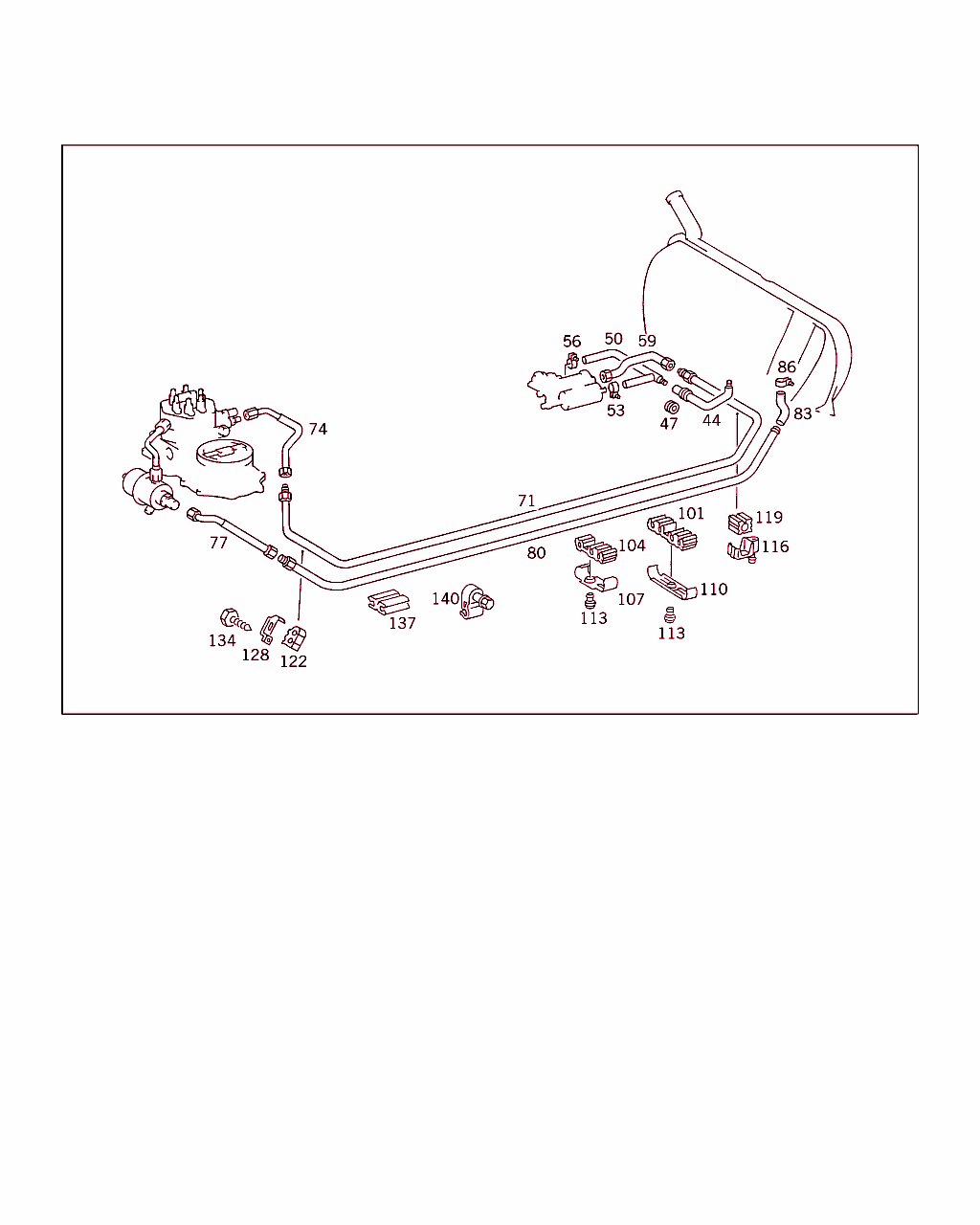

B47045000024.950516

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
41 A 124 997 19 90
バインダ 002
44 A 124 470 09 75
フューエル・ホース

これに変更 A 124 470 31 75


フットノート解説
[009]
旧部品番号在庫なし、車台番号A 368936 以前
-
44 A 124 470 31 75
フューエル・ホース

これに変更 A 124 470 29 75

• +001 A 201 470 05 06


フットノート解説
[010]
シャシナンバNo.以前: A 842278
-
44 A 124 470 29 75
フューエル・ホース

これに変更 A 124 470 40 75
-
44 A 124 470 40 75
フューエル・ホース

これに変更 A 124 470 69 75
-
44 A 124 470 69 75
フューエル・ホース
タンク・フィルタからフューエル・ポンプへ

フットノート解説
[011]
シャシナンバNo.以降: A 842279
001
47 A 100 997 08 81
貫通グロメット 001
50 A 124 470 08 75
フューエル・ホース

これに変更 A 124 470 37 75
-
50 A 124 470 37 75
フューエル・ホース
フューエル・ポンプ / リザーバ
001
53 N 916033 021100
クランプ 002
56 N 916033 011100
クランプ 001
59 A 124 470 05 75
フューエル・ホース

これに変更 A 124 470 27 75

• +001 A 124 470 15 81


フットノート解説
[016]
シャシナンバNo.以前: A 872850
-
59 A 124 470 27 75
フューエル・ホース

これに変更 A 124 470 80 75
-
59 A 124 470 80 75
フューエル・ホース
フューエル・フィルタからフィード・ラインまで

フットノート解説
[017]
シャシナンバNo.以降: A 872851
001
71 A 124 470 00 64
ライン

これに変更 A 124 320 96 72

• +002 A 180 990 00 66
-
71 A 124 320 96 72
ライン
フィード・ライン
001
74 A 124 470 10 75
フューエル・ホース
エンジンへのサプライ・ライン
001
80 A 124 470 01 64
ライン
リターン
001
83 A 124 476 03 26
ホース
リターン・ライン / リターン・ライン・コネクション
001
101 A 201 476 01 84
ダンパ・ストリップ
ブレーキ・ラインおよびフューエル・ライン / 車体フロア
NB
101 A 201 476 04 84
ダンパ・ストリップ
ブレーキ・ラインおよびフューエル・ライン / 車体フロア
NB
104 A 124 476 02 84
ダンピング・ストリップ

これに変更 A 202 476 07 84
-
104 A 202 476 07 84
ダンパ・ストリップ
フューエル・ライン / リヤ・シート下フロア
002
107 A 201 476 08 40
クランプ
車両フロア/フューエル・ライン
005
113 A 201 992 00 30
テンション・エレメント
ブレーキ・ラインおよびフューエル・ライン / 車体フロア
005
119 A 124 476 02 40
クランプ
フューエル・ライン / リヤ・シート下フロア
002
122 A 201 476 08 84
ダンパ・ストリップ
フューエル・ライン / ボディ・フロント・エンド
NB
128 A 110 995 00 22
クランプ NB
134 N 007976 006203
鉄板ビス 002
137 A 201 476 07 84
ダンパ・ストリップ
ステアリング下のフューエル・ライン
002
140 A 124 476 03 40
クランプ
フューエル・ライン / ボディ・フロント・エンド
001
