乗用車セダン、モデル・イヤー 86 年 識別 No. A 303338 以前、例外は A 283114、A 283527、乗用車セダン、モデル・イヤー 87 年 識別 No. A 303339 以降および A 283114、A 283527、 識別 No. A 571353 以前、例外は A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、乗用車セダン、モデル・イヤー 88 年 識別 No. A 571354 以降および A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、 識別 No. A 823286 以前、例外は A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659乗用車セダン、モデル・イヤー 89 年 識別 No. A 823287 以降および A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.030 => 300 E JAPAN
M: 103983
GA: 722320, 722358

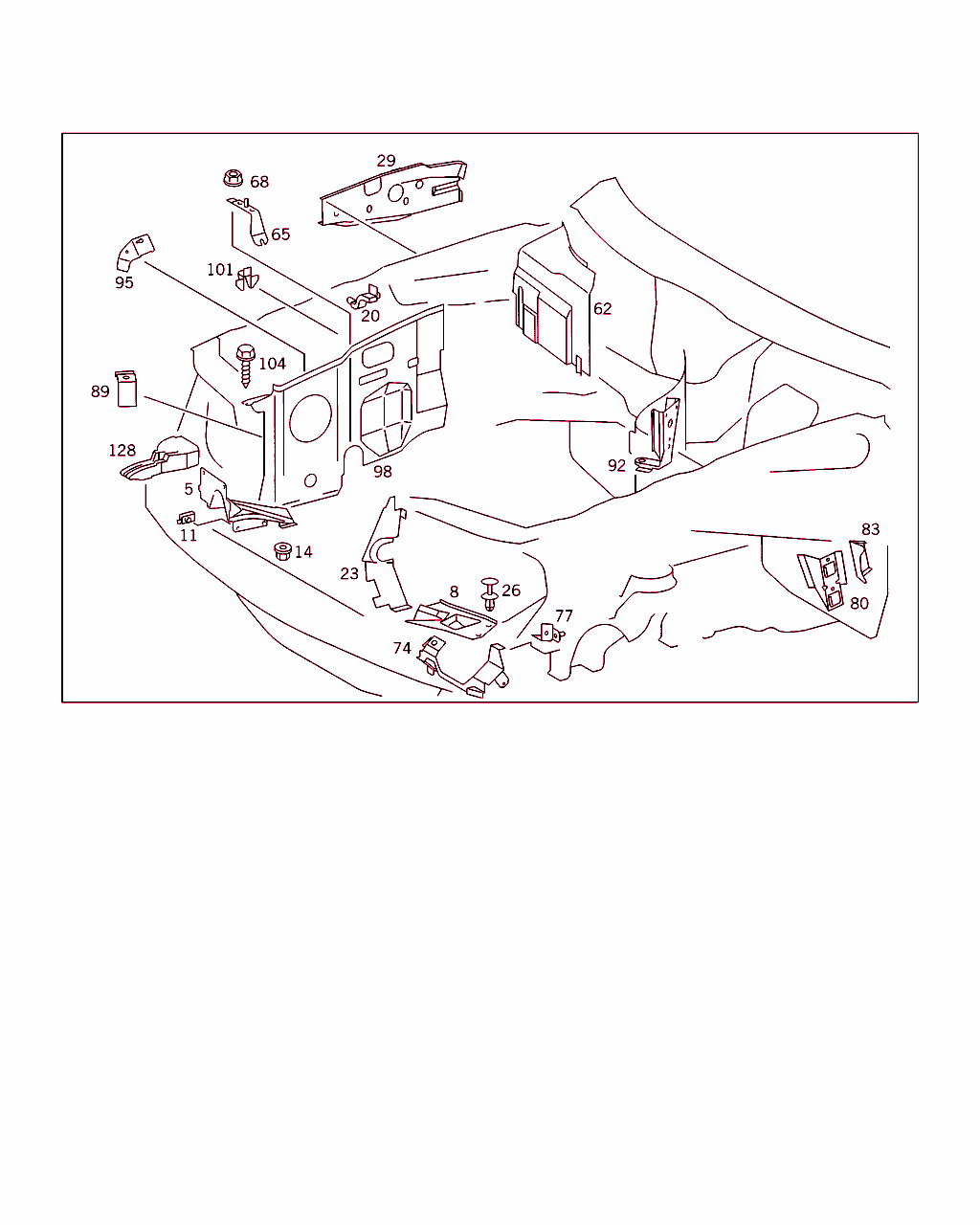

Schema

B62090000076.950517

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 124 628 09 07
カバー
ホイール・ハウスと左サイド・メンバの 間
001
5 A 124 628 10 07
カバー
ホイール・ハウスと右サイド・メンバの間
001
11 A 124 990 04 92
スプレッド・リベット
サイド・メンバのカバー
002
14 A 003 990 02 51
ねじ込み式ナット
ホイール・ハウスに取り付けるカバー
004
20 A 124 628 02 35
ブラケット
ケーブル・スルー、右上部パーティション・ウォール
001
20 A 124 628 03 35
ブラケット
ケーブル・スルー、左上部パーティション・ウォール
001
23 A 124 628 19 07
カバー
ヘッドランプ・ユニットとフレームの間、左サイド

フットノート解説
[017]
シャシナンバNo.以降: A 320022
[409]
組立時に調整のこと
001
23 A 124 628 20 07
カバー
ヘッドランプ・ユニットとフレームの間、右サイド

フットノート解説
[017]
シャシナンバNo.以降: A 320022
[409]
組立時に調整のこと
001
26 A 201 990 01 92
スプレッド・リベット
カバー / サイド・フレームおよびフロント・サイド・メンバ

フットノート解説
[017]
シャシナンバNo.以降: A 320022
006
29 A 124 620 05 16
レインフォース

これに変更 A 124 626 05 16
-
29 A 124 626 05 16
増幅
左エンジン・フード
001
29 A 124 620 06 16
レインフォース

これに変更 A 124 626 06 16
-
29 A 124 626 06 16
レインフォース
右エンジン・フード
001
62 A 124 626 14 30
カバー

これに変更 A 124 626 16 30

• +001 A 124 620 30 67


フットノート解説
[008]
シャシナンバNo.以前: A 314252
- LA
62 A 124 626 16 30
カバー
電子ユニット、右

フットノート解説
[009]
シャシナンバNo.以降: A 314253
001 LA
65 A 124 620 33 14
ホルダー

これに変更 A 124 620 91 14
-
65 A 124 620 91 14
ホルダー
ホイール・ハウスのリザーバ
001
68 N 913017 006000
ナット

これに変更 N 910112 006001
-
68 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001
-
68 N 913023 006001
ナット
ホイール・ハウスに取り付けるブラケット
002
80 A 124 625 04 14
ホルダー

これに変更 A 124 625 10 14
-
80 A 124 625 10 14
ホルダー
チャコール・キャニスタ / 左ファイア・ウォール
001
83 A 124 625 03 14
ホルダー
ヘッドランプ光軸調整リザーブ・タンク
001 LA
