乗用車セダン、モデル・イヤー 86 年 識別 No. A 303338 以前、例外は A 283114、A 283527、乗用車セダン、モデル・イヤー 87 年 識別 No. A 303339 以降および A 283114、A 283527、 識別 No. A 571353 以前、例外は A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、乗用車セダン、モデル・イヤー 88 年 識別 No. A 571354 以降および A 551575、A 552595、A 554301、A 554363、A 554429、A 555452、A 555509、A 555608、 A 555679、A 555801、A 560004、 識別 No. A 823286 以前、例外は A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659乗用車セダン、モデル・イヤー 89 年 識別 No. A 823287 以降および A 797436、A 797491、A 802175、A 807879、A 807973、A 819137、A 820013、A 821629 A 821825、A 822268、A 822659 識別 No. B 065952 以前、例外は A 988279、A 998296、B 021675、B 023043
124.030 => 300 E JAPAN
M: 103983
GA: 722320, 722358

Schema

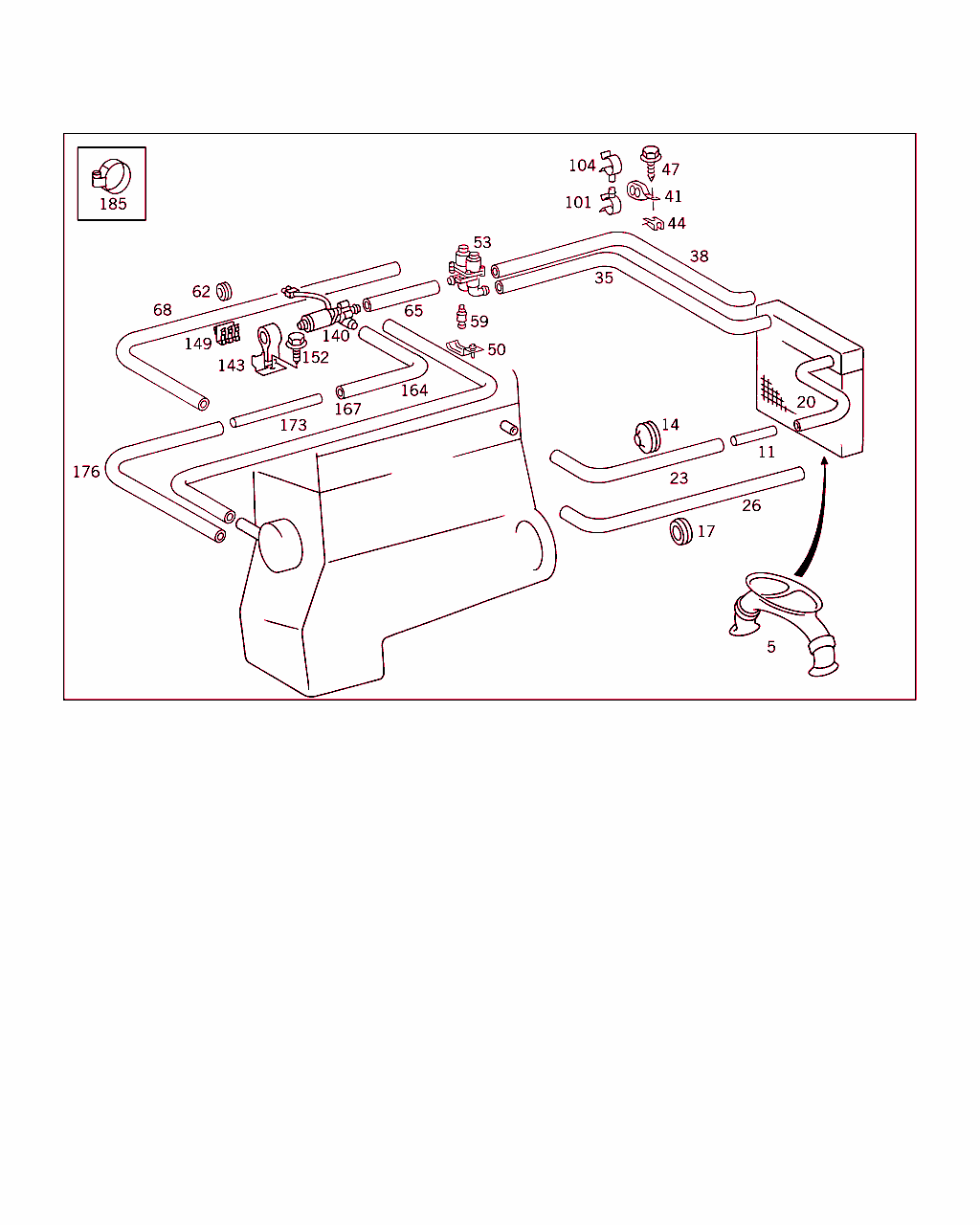

B83180000266.011031

[image]

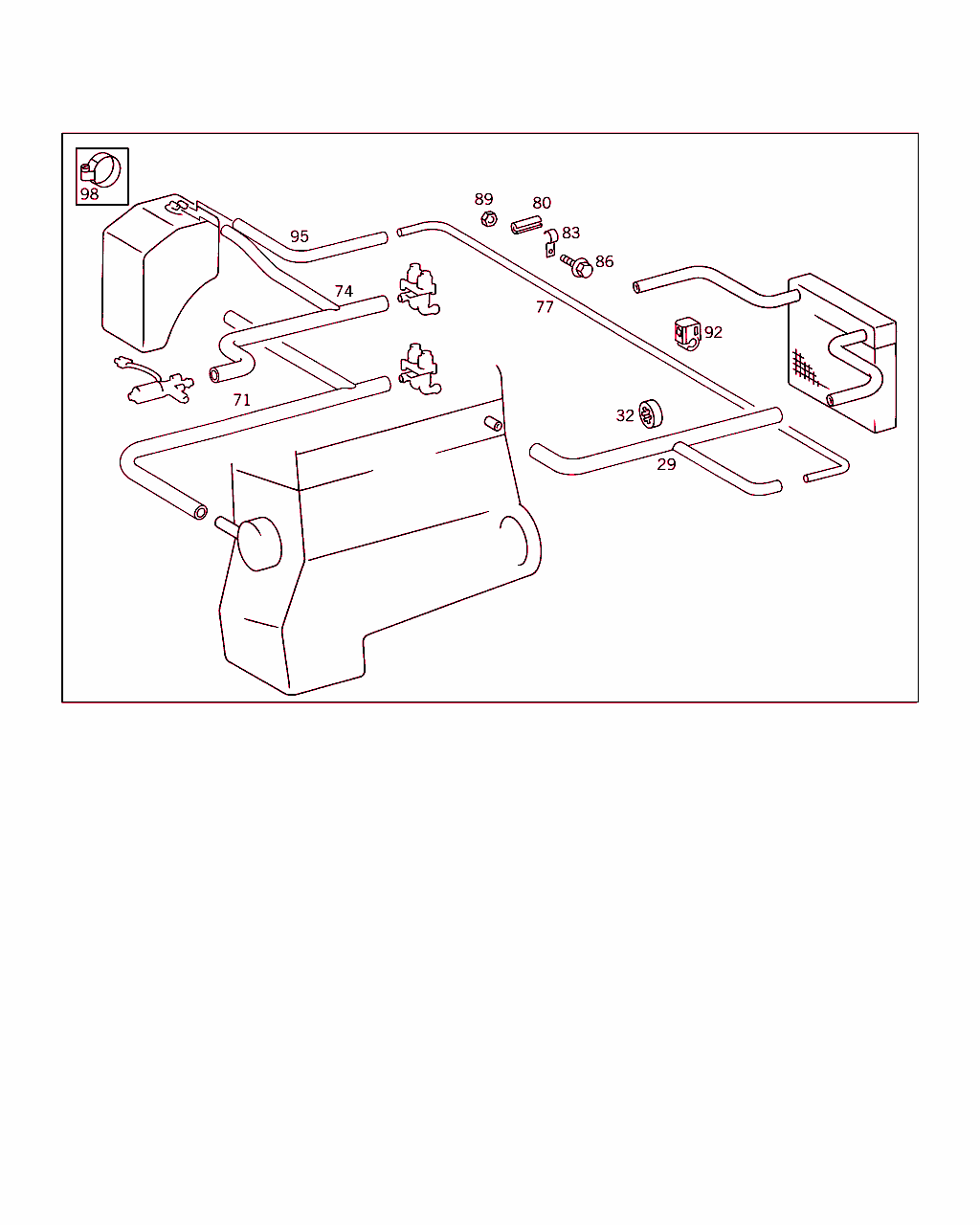

B83180000031.950517

[image]

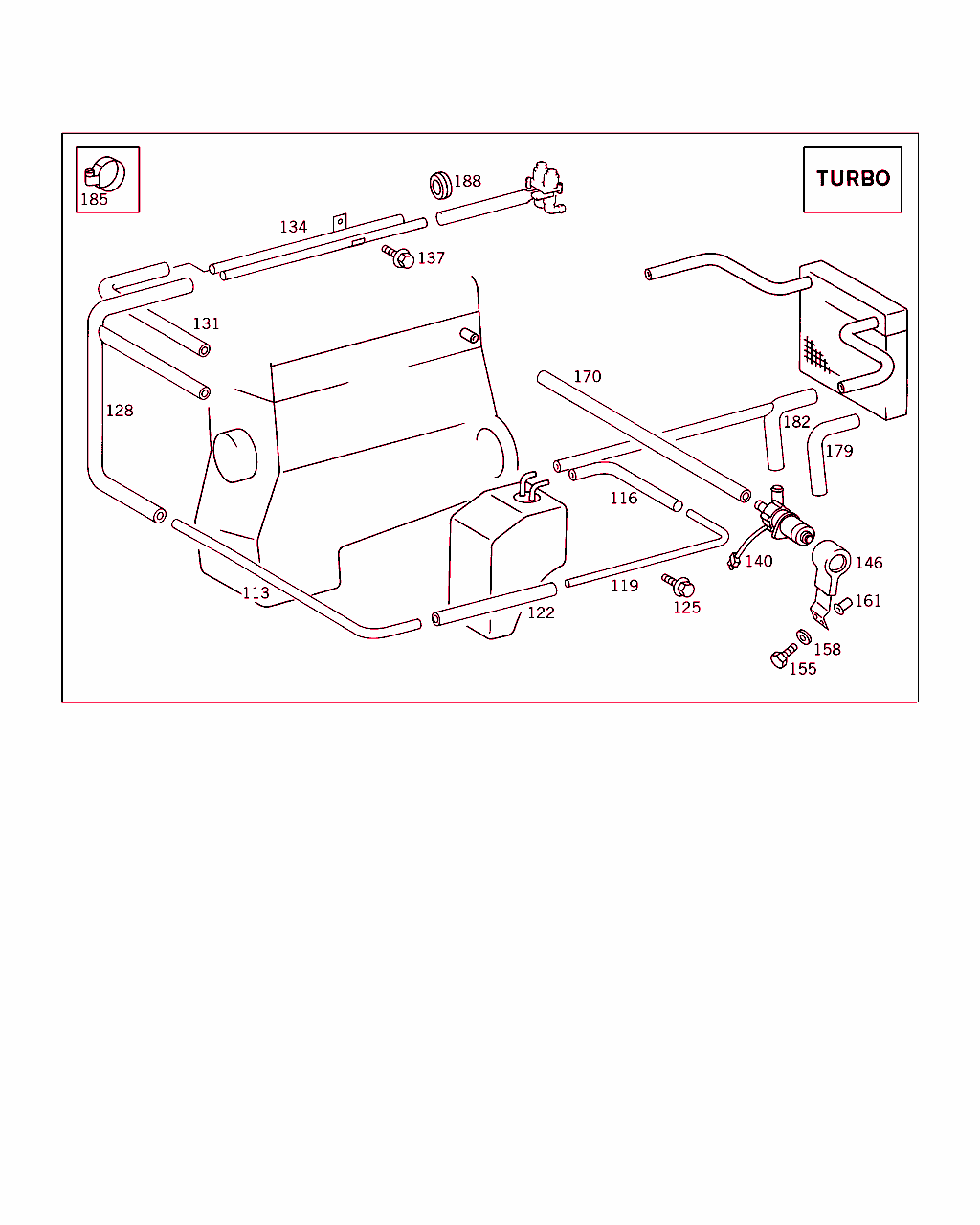

B83180000145.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 830 00 25
コネクティング・ピース
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン 		001
11 A 124 832 01 15
パイプ
(フューエル・フィード・ライン) エンジンと熱交換器の間

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
11 A 102 203 08 15
パイプ
(フューエル・フィード・ライン) エンジンと熱交換器の間

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: A 289310
[402]
今後の入荷予定はありません。
 		001 RA
14 A 186 997 07 81
グロメット
フューエル・フィード・ライン / ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
17 A 126 997 15 81
グロメット
フューエル・フィード・ライン / ファイヤウォール

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: A 289310
 		001
20 A 124 832 08 94
ホース
(フューエル・フィード・ライン) エンジンと熱交換器の間

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001 LA
20 A 124 832 08 94
ホース
(フューエル・フィード・ライン) エンジンと熱交換器の間

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: A 289310
 		001 RA
26 A 124 832 29 94
ホース
フューエル・フィード・ラインに至るエンジン

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
26 A 124 830 04 96
ホース
フューエル・フィード・ラインに至るエンジン

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: A 289310
[881]
モデル・イヤー 1988 年の終了以前
 		001
29 A 124 830 24 96
ホース
フューエル・フィード・ラインに至るエンジン

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
32 A 116 466 08 82
ラバー・リング
フューエル・フィード・ラインに至るエンジン 		001
35 A 124 832 27 94
ホース
右ヒータ・コアからウォータ・バルブへ 		001 LA
38 A 124 832 28 94
ホース
右ヒータ・コアからウォータ・バルブへ 		001 LA
50 A 124 832 02 14
ホルダー 001 LA
53 A 000 830 65 84
バルブ 001
59 A 124 987 03 40
バッファ
ホルダとダブル・ウォータ・バルブの間 		002
62 A 126 997 15 81
グロメット
ダブル・ウォータ・バルブからリターン・ ラインへ 		001
65 A 124 832 24 94
ホース
ダブル・ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
65 A 124 832 58 94
ホース
ダブル・ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: A 289310
 		001 RA
65 A 124 832 58 94
ホース
ダブル・ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: A 289310
[881]
モデル・イヤー 1988 年の終了以前
 		001 LA
74 A 124 832 94 94
ホース
ダブル・ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
77 A 124 830 20 15
ライン
フィード・ライン

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
80 A 005 997 96 82
ホース

これに変更 N 073379 008100 		- LA
80 N 073379 008100
ホース
パイプ / ユニット・パーティション

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以前: A 900934
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
83 N 072571 001025
クランプ
パイプ / ユニット・パーティション

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以前: A 900934
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
86 A 126 990 07 36
ボルト

これに変更 A 126 990 10 36 		- LA
86 A 126 990 10 36
ヘキサゴン鉄板ビス
パイプ / ユニット・パーティション

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以前: A 900934
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
86 A 126 990 10 36
ヘキサゴン鉄板ビス
パイプ / ラジエタ

ﾌｯﾄﾉｰﾄ解説
[023]
ｼｬｼﾅﾝﾊﾞNo.以前: A 900934
[890]
モデル・イヤー 1989 年以降　　　
 		002 LA
86 N 914126 006005
ボルト
パイプ / ユニット・パーティション

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以降: A 900935
 		001 LA
89 N 000934 006007
ナット
パイプ / ユニット・パーティション

ﾌｯﾄﾉｰﾄ解説
[024]
ｼｬｼﾅﾝﾊﾞNo.以降: A 900935
 		001 LA
92 A 000 995 41 65
クランピング・ブラケット

これに変更 A 124 476 03 40 		- LA
92 A 124 476 03 40
クランプ
フューエル・フィード・ライン / ファイヤウォール 		001 LA
95 A 124 832 95 94
ホース

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
98 A 140 995 00 36
クランプ

これに変更 A 005 997 01 90 		- LA
98 A 005 997 01 90
ホース・クランプ
フューエル・フィード・ライン / ウォータ・タンク

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		002 LA
98 A 005 997 01 90
ホース・クランプ
フューエル・フィード・ラインに至るエンジン

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
98 A 005 997 01 90
ホース・クランプ
ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
101 A 123 995 02 65
クランピング・ブラケット
ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
104 A 000 995 23 65
クランピング・ブラケット
ウォータ・バルブから循環ポンプへ

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　　
 		001 LA
140 A 000 835 80 64
循環ポンプ

これに変更 A 001 835 13 64 		-
140 A 001 835 13 64
循環ポンプ 001
143 A 124 830 05 14
ホルダー

これに変更 A 124 830 17 14 		-
143 A 124 830 17 14
ホルダー

これに変更 A 124 830 22 14 		-
143 A 124 830 22 14
ホルダー
循環ポンプ 		001
149 A 002 988 48 78
クリップ 001
152 N 914128 006300
鉄板ビス

これに変更 N 000000 000542 		-
152 N 000000 000542
鉄板ビス
ホルダと循環ポンプ /フロント・サイド・メンバ 		001
164 A 124 832 09 94
ホース
循環ポンプからリターン・ラインまで

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
173 A 124 830 02 15
パイプ
ダブル・ウォータ・バルブとエンジンの間

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
176 A 124 832 25 94
ホース
リターン・ラインからエンジンへ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: A 289309
 		001
185 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
185 N 000000 000667
クランプ
フューエル・フィード・ラインに至るエンジン
20-32 MM 		001
185 N 000000 000667
クランプ
リターン・ラインからエンジンへ
20-32 MM 		002
185 N 000000 000667
クランプ
(フューエル・フィード・ライン) エンジンと熱交換器の間
20-32 MM 		002
185 N 000000 000667
クランプ
循環ポンプからリターン・ラインまで
20-32 MM 		002
185 N 000000 000667
クランプ
ダブル・ウォータ・バルブから循環ポンプへ
20-32 MM 		002
185 N 000000 000667
クランプ
右ヒータ・コアからウォータ・バルブへ
20-32 MM 		002
185 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
185 A 005 997 01 90
ホース・クランプ
右ヒータ・コアからウォータ・バルブへ
14-24 		002
185 A 005 997 01 90
ホース・クランプ
循環ポンプから熱交換器へ
14-24 		002
188 A 126 997 15 81
グロメット
ダブル・ウォータ・バルブからリターン・ ラインへ 		001
