一覧

ステーション・ワゴン、モデル・イヤー 1989 年車台番号 F 123973 以前、その内 F 122529 を除く
124.090 => 300 TE JAPAN
M: 103983
GA: 722358

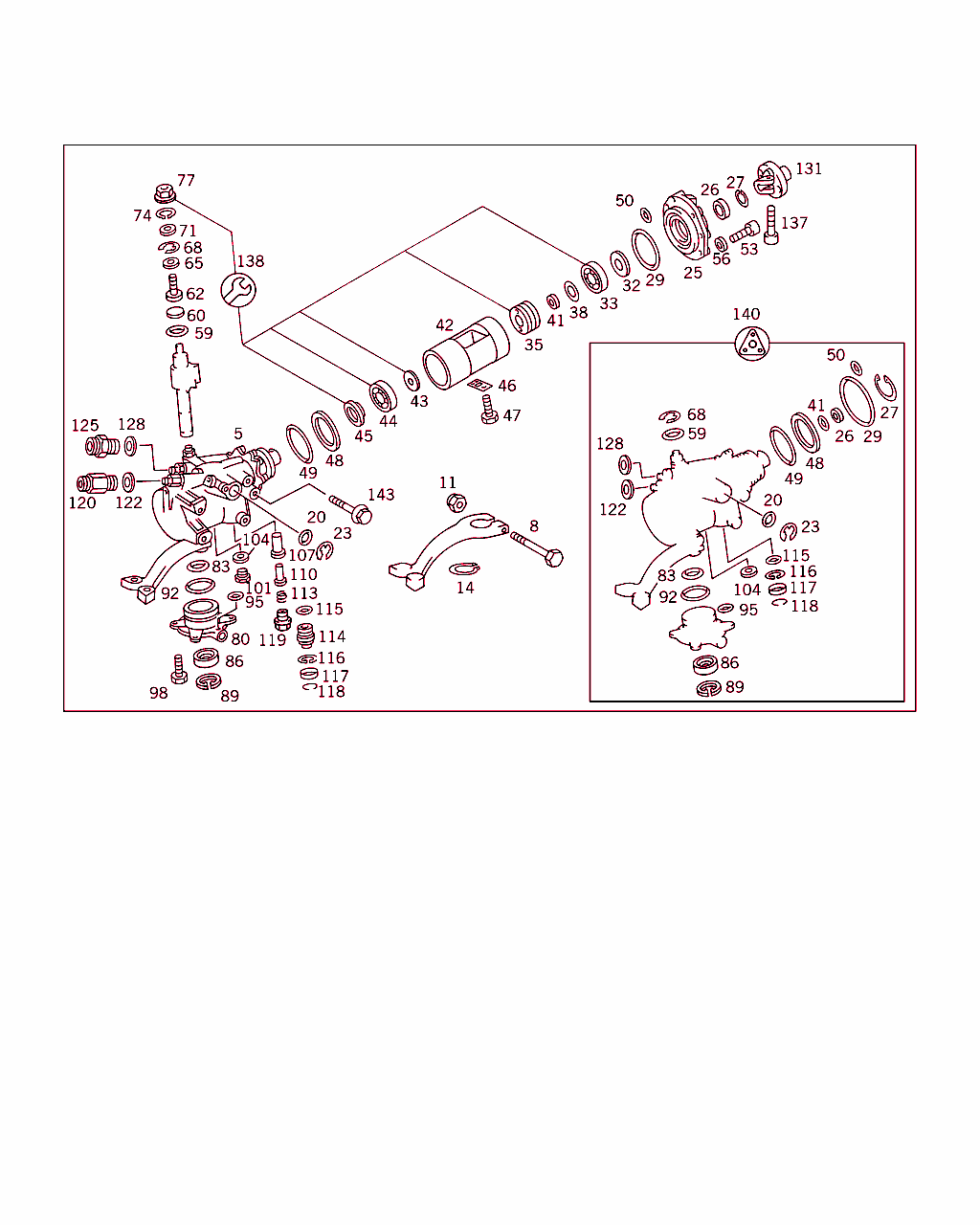

Schema

B46015000014.010625

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 460 13 01
ステアリング
ピットマン・アーム付き

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以前: F 114568
 		001 L
5 A 124 460 62 01
ステアリング
ピットマン・アーム付き

ﾌｯﾄﾉｰﾄ解説
[020]
ｼｬｼﾅﾝﾊﾞNo.以降: F 114569
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 L
8 N 000960 010027
ボルト

これに変更 N 308676 010017 		-
8 N 308676 010017
6角ボルト
ピットマン･アーム / ステアリング 		001
11 N 913004 010010
ナット

これに変更 N 910113 010002 		-
11 N 910113 010002
ヘキサゴン・ナット
ピットマン･アーム / ステアリング 		001
14 A 124 994 32 41
ヒューズ
ピットマン･アーム / ステアリング 		001
20 A 116 997 01 45
シールリング
コントロール・バルブ 		001
23 A 004 994 36 41
ヒューズ
コントロール・バルブ 		001
25 A 201 460 11 14
カバー 001
26 A 012 997 80 47
シール・リング

♦ 以下から選択できます A 011 997 67 46 		001
26 A 011 997 67 46
シール・リング

これに変更 A 019 997 51 47 		-
26 A 019 997 51 47
シール・リング 001
27 A 001 994 25 41
スナップ・リング

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前: F 060883
 		001
29 A 002 997 47 45
シールリング 001
32 A 201 461 02 62
プレッシャ・プレート 001
33 A 000 981 48 18
ニードル・ケージ 002
35 A 201 460 01 86
スレッド・ブッシュ 001
38 A 003 990 39 40
ウインドウ 001
41 A 116 466 01 60
シールリング 001
42 A 201 466 01 83
ピストン 001
43 A 003 990 39 40
ウインドウ 001
44 A 000 981 48 18
ニードル・ケージ 001
45 A 000 981 94 27
アンギュラ・ベアリング 001
46 A 123 994 00 05
ロッキング・プレート 002
47 N 000933 006180
ボルト 002
48 A 201 461 00 60
シールリング 001
49 A 011 997 08 48
シールリング 001
50 A 009 997 42 45
シールリング
ベアリング・キャップ / ステアリング・ギヤ・ハウジング 		002
53 N 000912 008096
ボルト

これに変更 N 000912 008202 		-
53 N 000912 008202
シリンダ・ボルト
M8X25 		008
56 N 000433 008407
ウインドウ 008
59 A 013 997 36 48
シール・リング 001
60 A 201 462 00 62
プレッシャ・プレート

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前: F012900
 		001
62 A 123 462 00 71
ボルト 001
65 A 107 462 08 62
プレッシャ・プレート
必要に応じて
2.65 MM 		001
65 A 107 462 09 62
プレッシャ・プレート
必要に応じて
2.70 MM 		001
65 A 107 462 10 62
プレッシャ・プレート
必要に応じて
2.75 MM 		001
65 A 107 462 11 62
プレッシャ・プレート
必要に応じて
2.80 MM

これに変更 A 107 462 02 62 		001
65 A 107 462 02 62
プレッシャ・プレート
必要に応じて
2.80 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
65 A 107 462 01 62
プレッシャ・プレート
必要に応じて
2.85 MM 		001
65 A 107 462 02 62
プレッシャ・プレート
必要に応じて
2.90 MM 		001
65 A 107 462 03 62
プレッシャ・プレート
必要に応じて
2.95 MM 		001
65 A 107 462 04 62
プレッシャ・プレート
必要に応じて
3.00 MM 		001
65 A 107 462 05 62
プレッシャ・プレート
必要に応じて
3.05 MM 		001
65 A 107 462 06 62
プレッシャ・プレート
必要に応じて
3.10 MM 		001
68 A 004 994 92 41
ヒューズ 001
71 A 107 462 07 62
プレッシャ・プレート 001
74 N 000471 012001
スナップ・リング 001
77 A 001 990 70 51
ナット

これに変更 A 000 990 40 50 		-
77 A 000 990 40 50
ナット 001
80 A 124 460 02 15
カバー 001
83 A 013 997 37 48
シール・リング 001
86 A 006 997 82 46
シール・リング

これに変更 A 011 997 68 46 		-
86 A 011 997 68 46
シール・リング

これに変更 A 019 997 50 47 		-
86 A 019 997 50 47
シールリング 001
89 A 000 994 98 41
スナップ・リング 001
92 A 008 997 60 48
シールリング 001
95 A 009 997 42 45
シールリング 001
98 A 201 990 09 01
ボルト

これに変更 A 124 990 09 12 		-
98 A 124 990 09 12
ボルト 004
101 A 201 997 00 30
ボルト
センタ・ポジション・ホール 		001
104 N 007603 010103
シーリング・リング

これに変更 N 007603 010110 		-
104 N 007603 010110
シーリング・リング 001
107 A 201 466 00 50
スリーブ 001
110 A 201 466 01 74
ピン 001
113 A 201 993 12 01
スプリング

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058034
 		001
113 A 129 993 02 01
スプリング

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: F 058035
 		001
114 A 201 466 02 05
カバー

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058034
 		001
115 A 008 997 59 48
シール・リング

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058034
 		001
116 A 004 994 34 41
ヒューズ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058034
 		001
117 A 201 462 01 62
プレッシャ・プレート

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058034
 		001
118 A 004 994 32 41
ヒューズ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058034
 		001
119 A 201 997 03 30
スクリュ・プラグ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: F 058035
 		001
120 N 915023 008001
コネクティング・ピース
高圧 		001
122 N 007603 012110
シーリング・リング 001
125 A 201 997 03 72
コネクティング・ピース
低圧 		001
128 N 007603 014106
シーリング・リング 001
131 A 123 460 02 10
カップリング 001
137 N 912006 008000
ロック・ワッシャ

これに変更 A 202 990 21 01 		-
137 A 123 990 07 20
ボルト

これに変更 A 202 990 21 01 		-
137 A 202 990 21 01
ボルト 001
138 A 201 460 00 37
リペア・キット 001
140 A 124 460 01 61
ガスケット・セット 001
143 A 116 990 06 01
ボルト

これに変更 A 129 990 11 01 		-
143 A 129 990 11 01
ボルト
ステアリング / フレーム 		003
