一覧

ステーション・ワゴン、モデル・イヤー 1989 年車台番号 F 123973 以前、その内 F 122529 を除く
124.090 => 300 TE JAPAN
M: 103983
GA: 722358

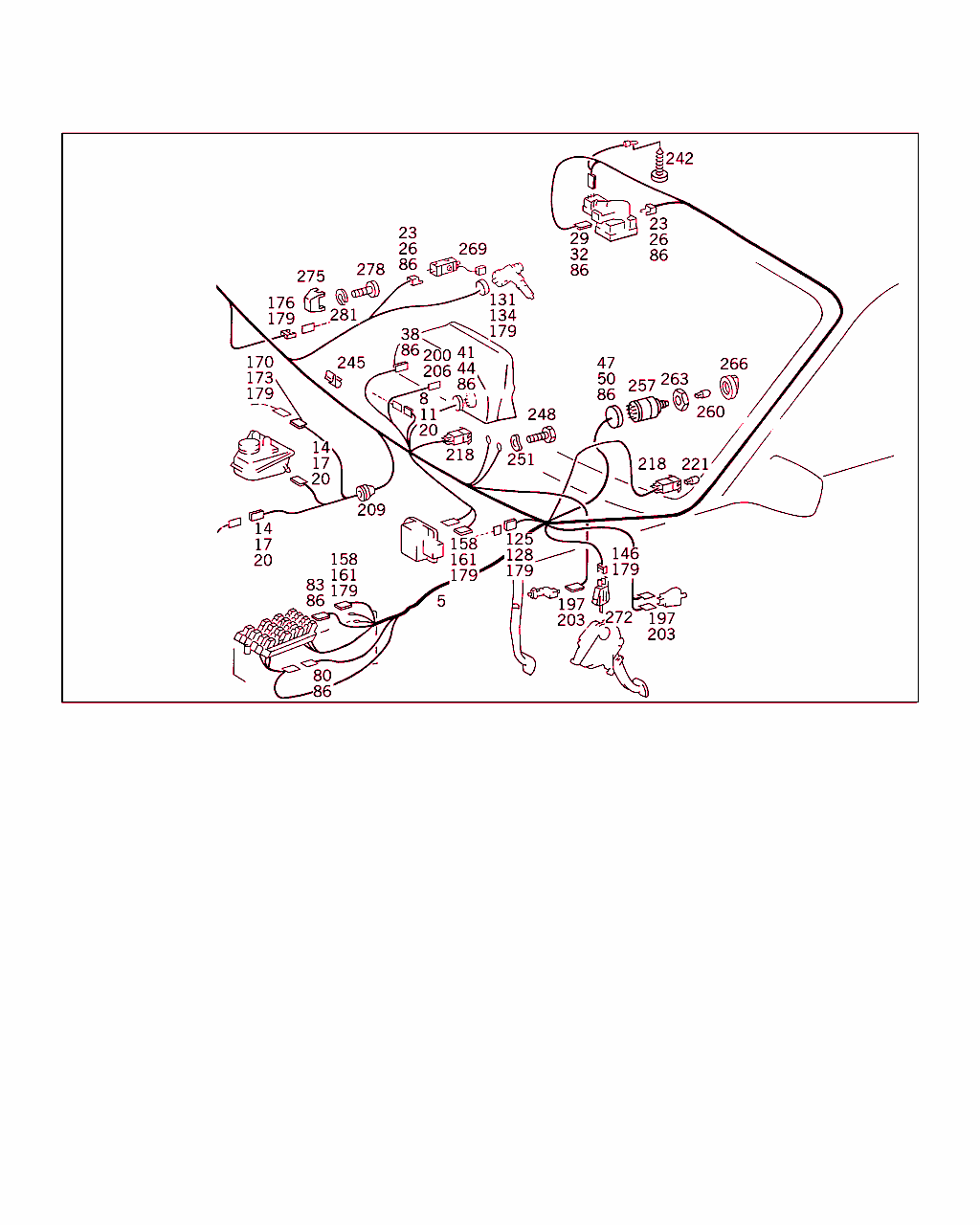

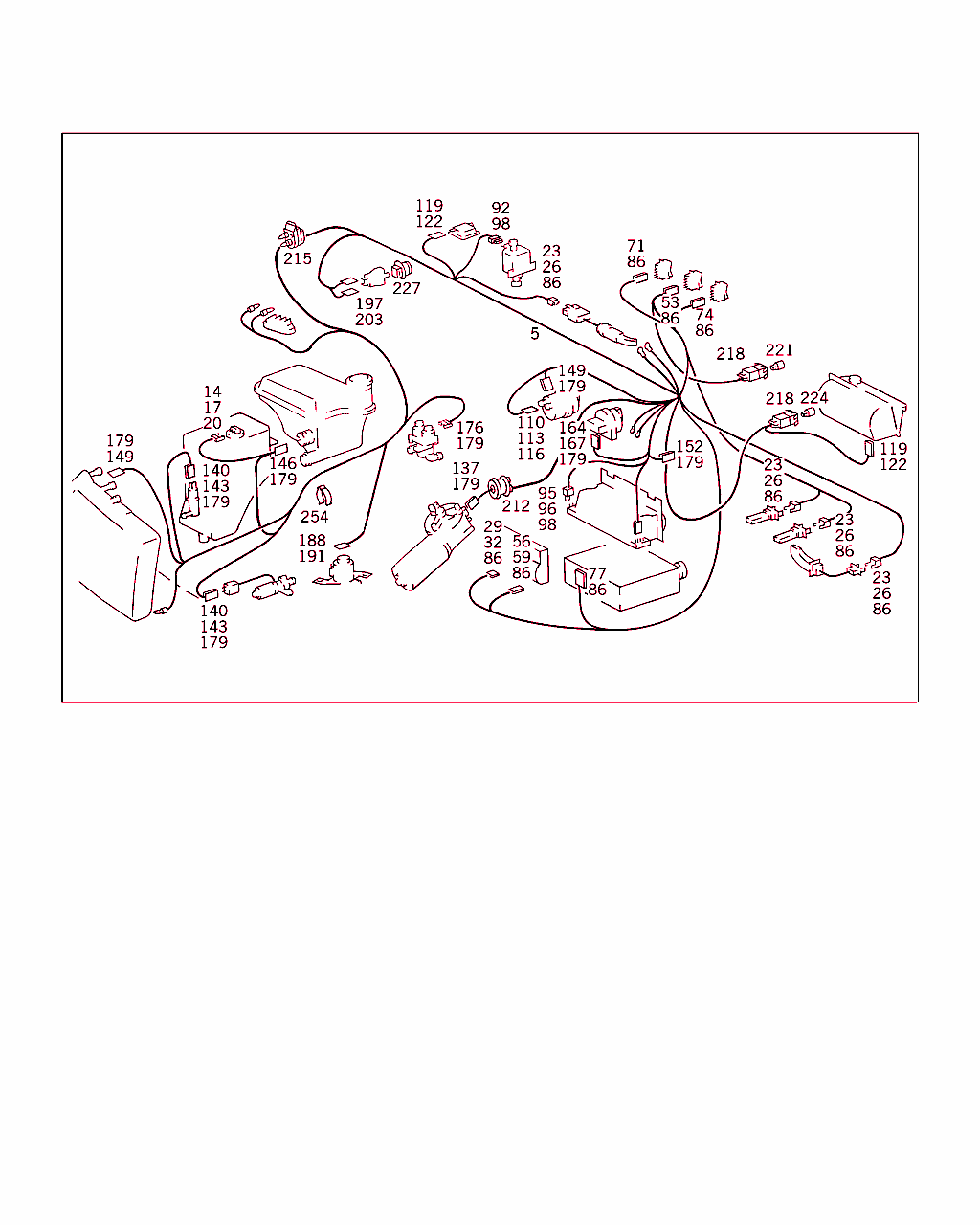

Schema

B54390000016.950518

[image]

B54390000062.950518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 29 33
電気ケーブル
車内、テンプマチックの場合

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
8 A 008 545 20 28
ロワハウジング
シートベルト・テンショナ電源、1 ピン 		001
11 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		001
14 A 008 545 08 28
ハウジング
ブレーキ・オイル・コントロール プレーキ・パッド摩耗インジケータ、2 ピン 		003
14 A 008 545 08 28
ハウジング
ソレノイド・バルブ、内気循環フラップ、2 ピン 		001
14 A 008 545 08 28
ハウジング
ウインドウ・ウォッシャのウォッシャ液レベル 		001
17 A 008 545 11 28
カバー
TO 008 545 08 28 		NB
20 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
23 A 010 545 10 28
ロワハウジング
車内温度センサ 		001
23 A 010 545 10 28
ロワハウジング
熱交換器温度センサ 		002
23 A 010 545 10 28
ロワハウジング
ウォーニング・ブザー、2 ピン 		001
23 A 010 545 10 28
ロワハウジング
ソレノイド・バルブ、内気循環フラップ、2 ピン 		001
23 A 010 545 10 28
ロワハウジング
エバポレータ温度センサ 		001
23 A 010 545 10 28
ロワハウジング
車内温度センサ・ブロワ 		001
26 A 010 545 09 28
クラッチ
TO 010 545 10 28 		NB
29 A 010 545 11 28
クラッチ
テンプマチック・コントロール・ユニット、6 ピン 		001
29 A 010 545 11 28
クラッチ
ルーム・ランプ 		001
32 A 010 545 12 28
クラッチ
TO 010 545 11 28 		001
38 A 012 545 88 28
ハウジング
インストルメント・クラスタ、4 ピン 		001
41 A 010 545 04 28
ハウジング
インストルメント・クラスタ、15 ピン 		001
44 A 010 545 05 28
カバー
TO 010 545 04 28 		001
47 A 014 545 65 28
ハウジング
ランプ・スイッチ 		001
50 A 014 545 64 28
カバー
TO 014 545 65 28 		001
53 A 013 545 82 28
ハウジング
内気循環スイッチ、7 ピン 		001
56 A 010 545 00 28
ハウジング
テンプマチック・コントロール・ユニット、12 ピン 		001
59 A 010 545 01 28
カバー
TO 010 545 00 28 		001
71 A 013 545 27 28
ハウジング
ハザード・ウォーニング・ランプ・スイッチ: 8 ピン 		001
74 A 013 545 30 28
ハウジング
リヤ・ウインドウ・デフォッガ・スイッチ 		001
77 A 000 821 05 65
ハウジング
ラジオ 		001
80 A 015 545 48 28
ハウジング
コンビ・リレー 		001
83 A 013 545 15 28
ハウジング
ランプ・モニタ 		001
86 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
92 A 012 545 83 28
ハウジング
ソレノイド・バルブ

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001
92 A 012 545 83 28
ハウジング
エンジン・ケーブル・ハーネス・コネクタ

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001
95 A 201 545 41 28
ソケット・スリーブ・ハウジング
テンプマチック・コントロール・システム、12 ピン

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
95 A 016 545 45 28
クラッチ
テンプマチック・コントロール・システム、21 ピン

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001
96 A 000 545 59 83
カバー
TO 016 545 45 28 		001
98 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
98 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
98 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
98 A 011 545 81 26
コンタクト・スプリング
TO 016 545 45 28 		NB
110 A 009 545 83 28
ハウジング
ミックス・エア・フラップ 操作ランプ 		001
113 A 009 545 82 28
カバー
TO 009 545 83 28 		001
116 A 004 545 66 28
コンタクト・ソケット
TO 009 545 83 28 		002
119 A 001 545 87 28
ハウジング
ライタ、2 ピン 		001
119 A 001 545 87 28
ハウジング
グローブ・ボックス・ランプ 		001
122 A 007 545 69 28
フラット・ソケット・スリーブ
TO 001 545 87 28 		004
125 A 009 545 23 28
ハウジング
ステアリング・ハーネス、14 ピン 		001
128 A 009 545 22 28
カバー
TO 009 545 23 28 		001
131 A 009 545 73 28
ハウジング
イグニッション・スイッチ、7 ピン 		001
134 A 009 545 72 28
カバー
TO 009 545 73 28 		001
137 A 011 545 50 28
ハウジング
ワイパ・モータ、6 ピン 		001
140 A 008 545 37 28
クラッチ
追加ウォータ・ポンプ:2 ピン 		001
140 A 008 545 37 28
クラッチ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001
143 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		002
146 A 011 545 71 28
ハウジング
クーラント・レベル、2 ピン 		001
146 A 011 545 71 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
149 A 011 545 01 28
電動クラッチ
右ターン・シグナル・ランプ 		001
152 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ、スタータ・ロック・スイッチおよびバックアップ・ランプ・スイッチ

これに変更 A 014 545 85 28 		001
152 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ、スタータ・ロック・スイッチおよびバックアップ・ランプ・スイッチ 		001
158 A 006 545 80 28
コンタクトサポート
ヘッドランプ・ケーブル・ハーネス・コネクタ、 6 ピン 		001
158 A 006 545 80 28
コンタクトサポート
ブロワ抵抗 		001
161 A 009 545 30 28
アッパハウジング
TO 006 545 80 28 		002
164 A 006 545 81 28
クラッチ
コネクタ / テール・ランプ・ハーネス 		001
164 A 006 545 81 28
クラッチ
ブロワ・スイッチ、8 ピン 		001
167 A 009 545 20 28
クラッチ
TO 006 545 81 28 		001
170 A 009 545 26 28
クラッチ
エンジン・ケーブル・ハーネス・コネクタ

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
173 A 009 545 25 28
カバー
TO 009 545 26 28 		001
176 A 012 545 24 28
電動クラッチ
ブロワ・コントローラ、3ピン 		001
176 A 012 545 24 28
電動クラッチ
温水バルブ 		001
179 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
188 A 201 545 28 28
ハウジング
ダイアグノシス・ソケット

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001
191 A 002 545 30 26
コンタクト・ソケット
4 MM

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		NB
197 A 014 545 27 28
ハウジング
パーキング・ブレーキ・スイッチ 		001
197 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト 		NB
197 A 000 546 43 40
ソケット・スリーブ
時計

ﾌｯﾄﾉｰﾄ解説
[881]
モデル・イヤー 1988 年の終了以前
 		001
197 A 000 546 43 40
ソケット・スリーブ
パーキング・ブレーキ・スイッチ 		002
200 A 000 546 45 40
ソケット・スリーブ

これに変更 A 000 546 43 40 		-
200 A 000 546 43 40
ソケット・スリーブ
時計

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
203 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		001
206 A 000 546 11 45
絶縁スリーブ
TO 000 546 45 40 		001
209 A 116 997 07 81
グロメット
ブレーキ・オイル・コントロール・ケーブルの束 		001
209 A 107 997 15 81
グロメット
右ファイヤ・ウォール

ﾌｯﾄﾉｰﾄ解説
[027]
ｼｬｼﾅﾝﾊﾞNo.以降: F 032417
[881]
モデル・イヤー 1988 年の終了以前
 		001
212 A 110 997 12 81
ラバー・グロメット
ワイパ・ケーブルの束 		001
215 A 123 997 32 81
グロメット
右ファイヤ・ウォール

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以前: F 032416
 		001
215 A 007 997 97 81
グロメット
右ファイヤ・ウォール

ﾌｯﾄﾉｰﾄ解説
[890]
モデル・イヤー 1989 年以降　　
 		001
218 A 000 545 33 19
ランプ・ソケット
ランプ・モニタ 		003
218 A 000 825 03 82
ソケット
エア・ノズル照明 		001
218 A 000 825 03 82
ソケット
ランプ・スイッチ・エスカッション・ランプ 		001
218 A 000 825 03 82
ソケット
灰皿照明 		001
221 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
221 N 000000 001061
電球
エア・ノズル照明 		003
221 N 000000 001061
電球
ランプ・スイッチ・エスカッション・ランプ 		001
224 N 072601 012230
電球
灰皿照明
W5/1,2-12V 1,2W 		001
227 A 001 988 15 81
プッシュ・ボタン
メイン・ケーブル・ハーネス / 右サイド・パネル 		004
242 N 007981 003203
鉄板ビス
ルーム・ランプのアース・ケーブル / ルーフ・ フレーム 		001
245 A 001 988 98 78
クリップ
ケーブル・ハーネス / フロント・ピラーおよび ルーフ・フレーム 		003
248 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
248 N 304017 006016
6角ボルト
アース / ウエスト・レール 		003
251 N 000137 006204
スプリングワッシャ
アース / ウエスト・レール 		003
254 A 000 546 40 43
ホルダー
電気ケーブル / ヒータ・ホース 		001
257 A 000 545 54 04
スイッチ

これに変更 A 000 545 62 04
• +001 A 124 990 21 40 		-
257 A 000 545 62 04
スイッチ
ランプ・スイッチ

ﾌｯﾄﾉｰﾄ解説
[030]
ターミナル「NS」の電気ケーブルをランプ・スイッチ・コネクタから　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外し、確実に接触するように再度取り付ける　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
260 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
260 N 000000 001061
電球
ランプ・スイッチ 		001
263 A 107 545 00 72
ナット
インストルメント・パネルに取り付けるランプ・スイッチ 		001
266 A 201 540 01 83
グリップ

これに変更 A 202 545 00 81 		-
266 A 202 545 00 81
ノブ
ランプ・スイッチ 		001
269 A 124 545 01 14
ブザー・スイッチ
ウォーニング・ブザー 		001
272 A 001 545 87 14
スイッチ
パーキング・ブレーキ 		001
275 A 201 540 07 69
ターミナル・ストリップ
2 ピン: ターミナル 58D 		001
278 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
278 N 000000 001933
6角丸頭ボルト
ケーブル・コネクタのケーブル・ハーネス 		001
281 N 912004 004102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		001
