一覧

PASSSENGER CAR,COUPE
124.052 => 320 CE / E 320 / E36 AMG
M: 104992
GM: 717450
GA: 722369, 722503

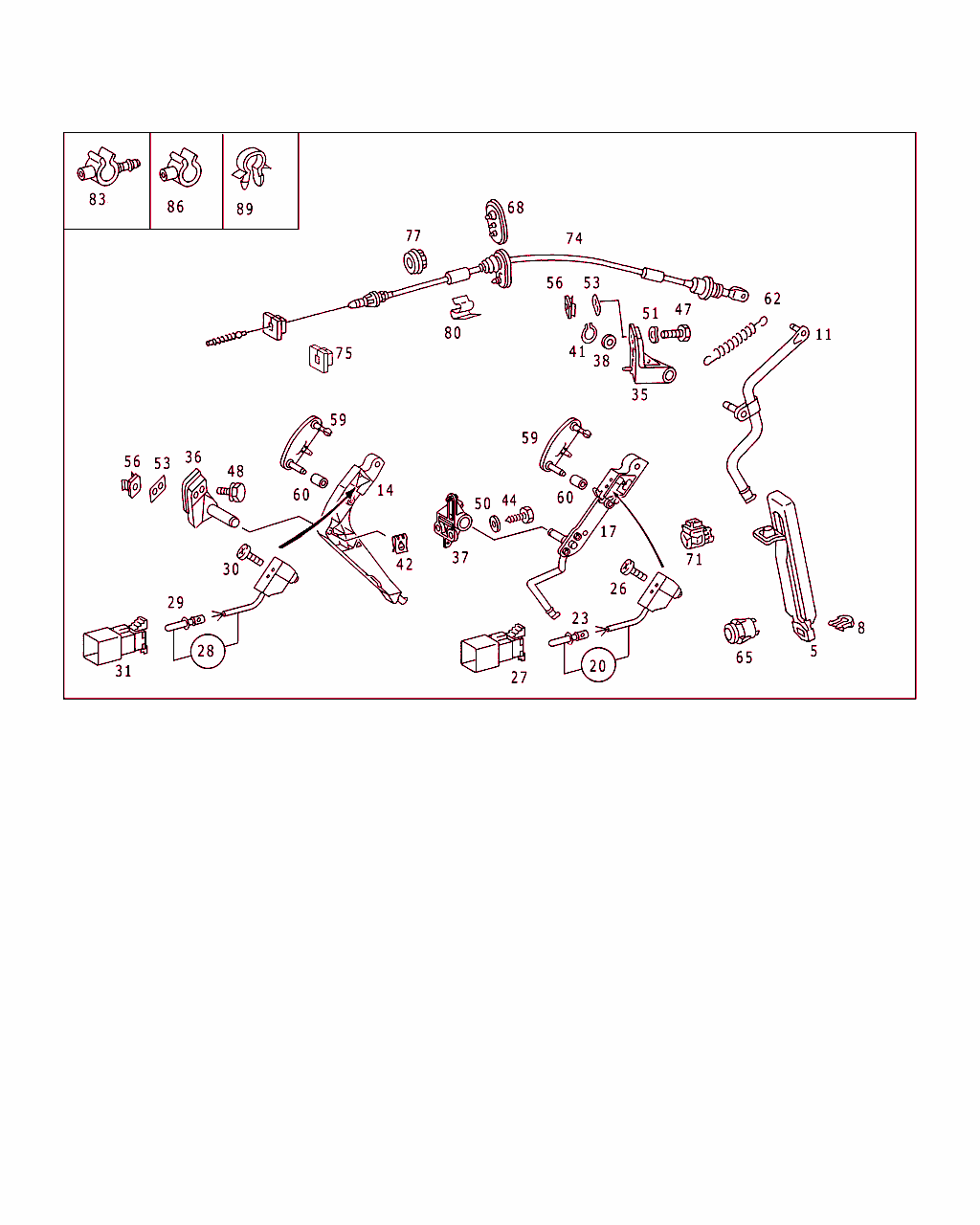

Schema

B30015000030.010517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
SA 10925/21 REGULIERUNG B.AUTOM.GETR. SA 11061/15 SONDERTEILE
ブラケット
5 A 126 300 05 04
アクセル・ペダル 001
8 A 124 988 86 78
クリップ
アクセル・ペダル / ブラケット 		001
11 A 124 300 04 25
レバー
アクセル・ペダル 		001 LM
11 A 124 300 03 25
レバー

これに変更 A 124 300 21 25
• +001 A 201 301 03 18
• +001 A 129 993 08 10

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:C 143565
 		- R
11 A 124 300 21 25
レバー
ASR の場合以外

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:C 143566
 		001 R
14 A 124 301 14 20
レバー
ASR の場合以外 		001 LA
14 A 124 301 12 20
レバー
ASR の場合のみ 		001 LA
17 A 124 300 17 25
レバー
ASR の場合のみ 		001 RA
20 A 140 545 01 14
スイッチ
ASR の場合のみ 		001 RA
23 A 016 545 14 28
コンタクト・ピン
ASR の場合のみ 		002 RA
26 A 000 301 00 71
ボルト

これに変更 A 004 990 61 12 		- RA
26 A 004 990 61 12
ボルト
ASR の場合のみ 		002 RA
27 A 016 545 98 28
プラグ
ASR の場合のみ 		001
28 A 140 545 01 14
スイッチ
ASR の場合のみ 		001 LA
29 A 016 545 14 28
コンタクト・ピン
ASR の場合のみ 		002 LA
30 A 000 301 00 71
ボルト

これに変更 A 004 990 61 12 		- LA
30 A 004 990 61 12
ボルト
ASR の場合のみ 		002 LA
31 A 016 545 98 28
プラグ
ASR の場合のみ 		001 LA
35 A 124 301 04 18
ベアリング
アクセル・ペダル・マウント 		001 LM
36 A 140 300 02 13
ベアリング
アクセル・ペダル・マウント 		001 LA
37 A 201 301 02 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:C 143565
 		001 R
37 A 201 301 03 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:C 143566
 		001 R
38 N 000988 013100
サポート・ディスク
アクセル・ペダル・マウント 		001 LM/R
41 N 000471 012001
スナップ・リング
アクセル・ペダル・マウント 		001 LM/R
42 N 912007 006003
クリップ 001 LA
44 N 007976 006208
鉄板ビス
ファイヤウォールに取り付けるマウント 		002 R
47 N 304017 006020
6角ボルト
ファイヤウォールに取り付けるマウント 		002 LM
48 N 914005 006046
ワッシャ付きボルト
ファイヤウォールに取り付けるマウント 		002 LA
50 N 000125 006421
ウインドウ
ファイヤウォールに取り付けるマウント

これに変更 N 000125 006449 		002 R
50 N 000125 006449
ウインドウ
ファイヤウォールに取り付けるマウント 		002 R
51 N 000137 006204
スプリングワッシャ
ファイヤウォールに取り付けるマウント 		002 LM
53 A 124 301 00 80
シーリング・リング
ファイヤウォールに取り付けるマウント 		001 L
56 A 001 990 67 91
ナット・ホルダ
ファイヤウォールに取り付けるマウント 		002 L
59 A 124 300 16 25
レバー
ケーブル / レバー

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
60 N 040621 005200
被覆チューブ
ASR の場合のみ

ﾌｯﾄﾉｰﾄ解説
[404]
ORDER BY THE METER
 		NB
62 A 124 993 10 10
スプリング
アクセル・ペダル 		001 LM
62 A 124 993 10 10
スプリング
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:C 143565
 		001 R
62 A 129 993 08 10
スプリング
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:C 143566
 		001 R
62 A 110 993 17 10
スプリング
アクセル・ペダル 		001 LA
62 A 124 993 29 10
スプリング
ASR の場合のみ 		001 RA
65 A 124 300 01 41
ストッパ
アクセル・ペダル 		001 M
68 A 124 997 38 81
グロメット
左パーティション・ウォールを貫通するケーブル 		001 R
71 A 002 545 22 14
スイッチ
(キック・ダウン・スイッチ) 		001 A
74 A 124 300 71 30
ケーブル

♦ 以下から選択できます A 124 300 72 30 		001 L
74 A 124 300 72 30
ワイヤ

♦ 以下から選択できます A 124 300 71 30 		001 L
74 A 124 300 73 30
ケーブル

♦ 以下から選択できます A 124 300 74 30 		001 R
74 A 124 300 74 30
ワイヤ

♦ 以下から選択できます A 124 300 73 30 		001 R
75 A 202 301 00 93
ガイド 001
77 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
80 A 003 988 81 78
クリップ
コントロール・ケーブル / パーティションおよびカバー 		001 R
83 A 000 476 04 36
ホース・ホルダ
ケーブル / フューエル・ホース 		001 L
86 A 000 995 17 65
クランプ
ケーブル / フューエル・ホース 		001 L
89 A 000 995 52 44
リング 001 A
