一覧

乗用車クーペ、モデル・イヤー 93 年 識別 No. B 967124 以前乗用車クーペ、モデル・イヤー 94 年 識別 No. B 967125 以降 識別 No. C 149427 以前、例外は C 129373、C 139288、C 149275乗用車クーペ、モデル・イヤー 95 年 識別 No. C 149428 以降、他に取り付けられている場所は C 129373、C 139288、C 149275
124.052 => 320 CE JAPAN; E 320 JAPAN
M: 104992
GA: 722503

Schema

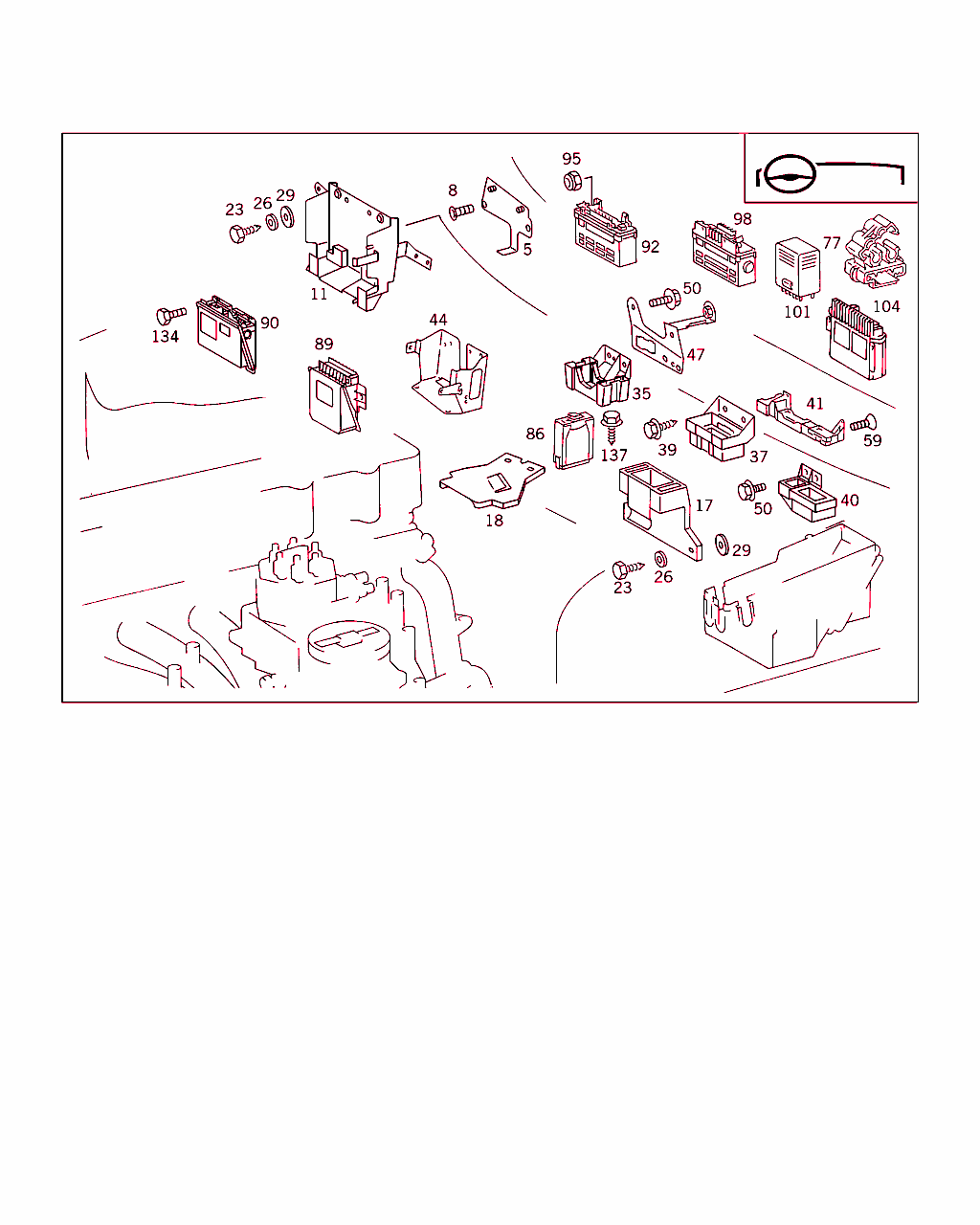

B54075000054.950518

[image]

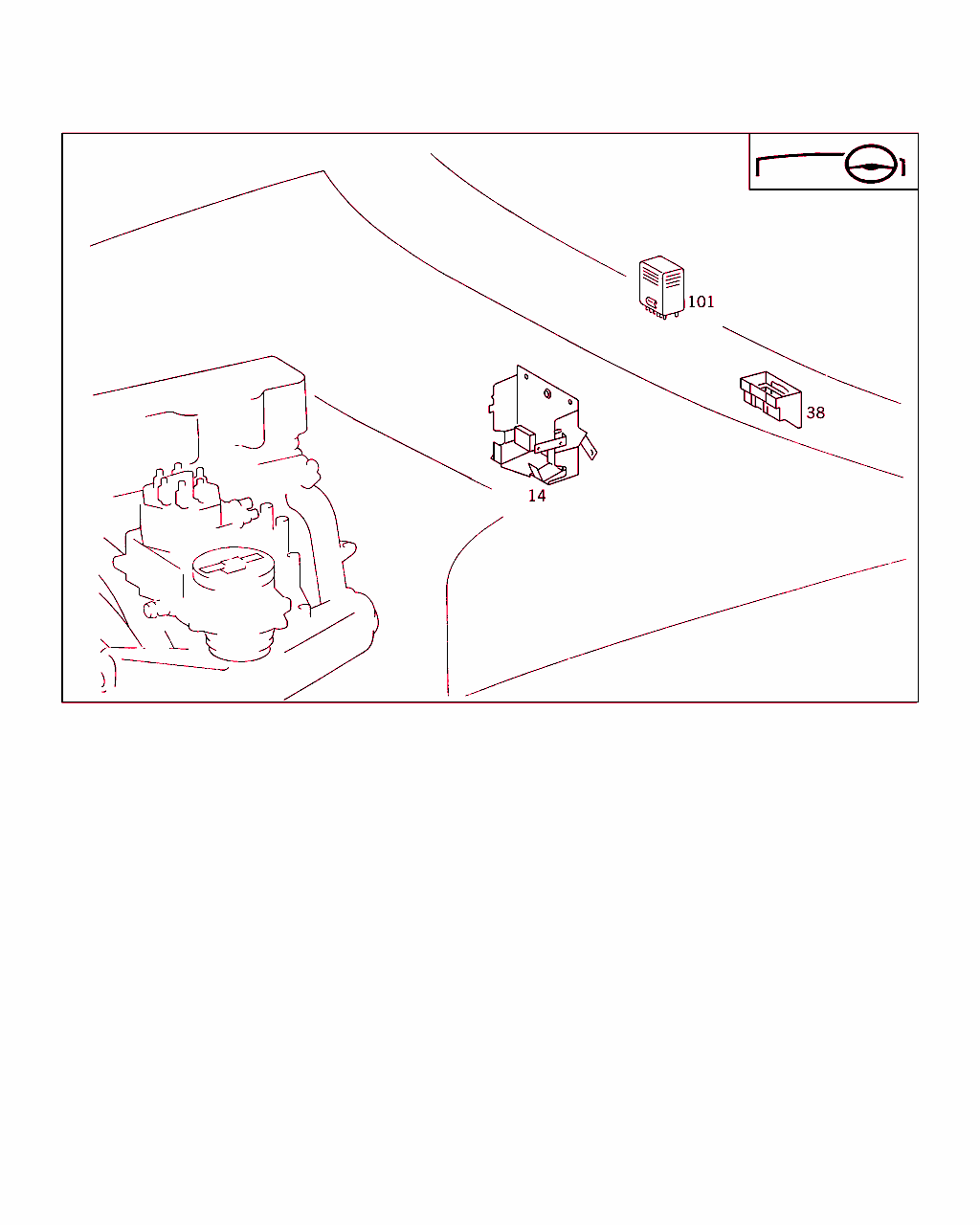

B54075000106.950518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 540 47 73
ホルダー
アンチロック・ブレーキング・システム・コントロール・ユニット 		001 LA
5 A 124 540 42 73
ホルダー
アンチロック・ブレーキング・システム・コントロール・ユニット 		001 RA
8 N 007991 006012
ボルト
ブラケットに取り付けるブラケット 		002
11 A 124 540 48 73
ホルダー
エレクトロニック・コントロール・ユニット 		001 LA
14 A 124 540 49 73
ホルダー
エレクトロニック・コントロール・ユニット 		001 RA
23 N 007976 004205
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		003
26 N 000433 005304
ウインドウ
ファイヤ・ウォールに取り付けるブラケット 		003
29 A 115 997 10 40
シール・リング

これに変更 A 201 987 02 41 		-
29 A 201 987 02 41
ラバー・リング
ファイヤ・ウォールに取り付けるブラケット 		003
37 A 124 545 26 47
ホルダー
キックダウン 		001 LA
37 A 124 545 26 47
ホルダー
コンプレッサ・カットオフ 		001
38 A 126 546 30 43
ホルダー
キックダウン 		001 RA
38 A 126 546 30 43
ホルダー
コンプレッサ・カットオフ 		001
40 A 124 545 27 47
ホルダー
ASD コントロール・ユニット 		001
50 N 914126 006005
ボルト
ブラケットに取り付けるコントロール・ユニット 		002
50 N 914126 006005
ボルト
ブラケットに取り付けるブラケット 		001
59 N 000965 006046
ボルト
ブラケットに取り付けるブラケット 		001
77 A 000 546 45 43
ホルダー
エレクトロニック・ガス・コントロール・ユニット 		001
77 A 000 546 45 43
ホルダー
ターミナル・ブロック・ホルダ 		001
86 A 014 545 96 32
コントロールユニット
オートマチック 5 速トランスミッション
HGS 52 		001
90 A 016 545 20 32
MSG コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[106]
ｼｬｼﾅﾝﾊﾞNo.以前: B 950100
 		001
90 A 016 545 32 32
MSG コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[107]
ｼｬｼﾅﾝﾊﾞNo.以降: B 950101
[120]
注意 ! コントロール・ユニットは車両に取り付けた後にハンド・ヘルド・テスタを使用して                    以下のテーブルに従いコード入力する必要があります。
==============================================================================================================================
                                                               温度　　　      ASR      コーディング・ナンバ　　
コード　        !                                425               440        471
------------------------------------------------------------------------------------------------------------------------------
                                              X                 X                  000 082 129
                                              X                 X          X       000 082 129
==============================================================================================================================
 		001
92 A 005 545 51 32
コントロール・ユニット 001
95 N 913023 006001
ナット
ブラケットに取り付けるコントロール・ユニット
ABS 		002
98 A 013 545 86 32
コントロール・ユニット 001
101 A 013 545 01 32
コントロールユニット 001
104 A 124 545 62 32
コントロールユニット
エレクトロニック・アクセレレータ

ﾌｯﾄﾉｰﾄ解説
[024]
トラクション・コントロール・システム  (ASR) の場合のみ適用
 		001
134 N 304017 006034
6角ボルト
ブラケットに取り付けるコントロール・ユニット
MSG 		002
137 N 914031 006300
鉄板ビス
ブラケットに取り付けるコントロール・ユニット
HGS 52 		002
