一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

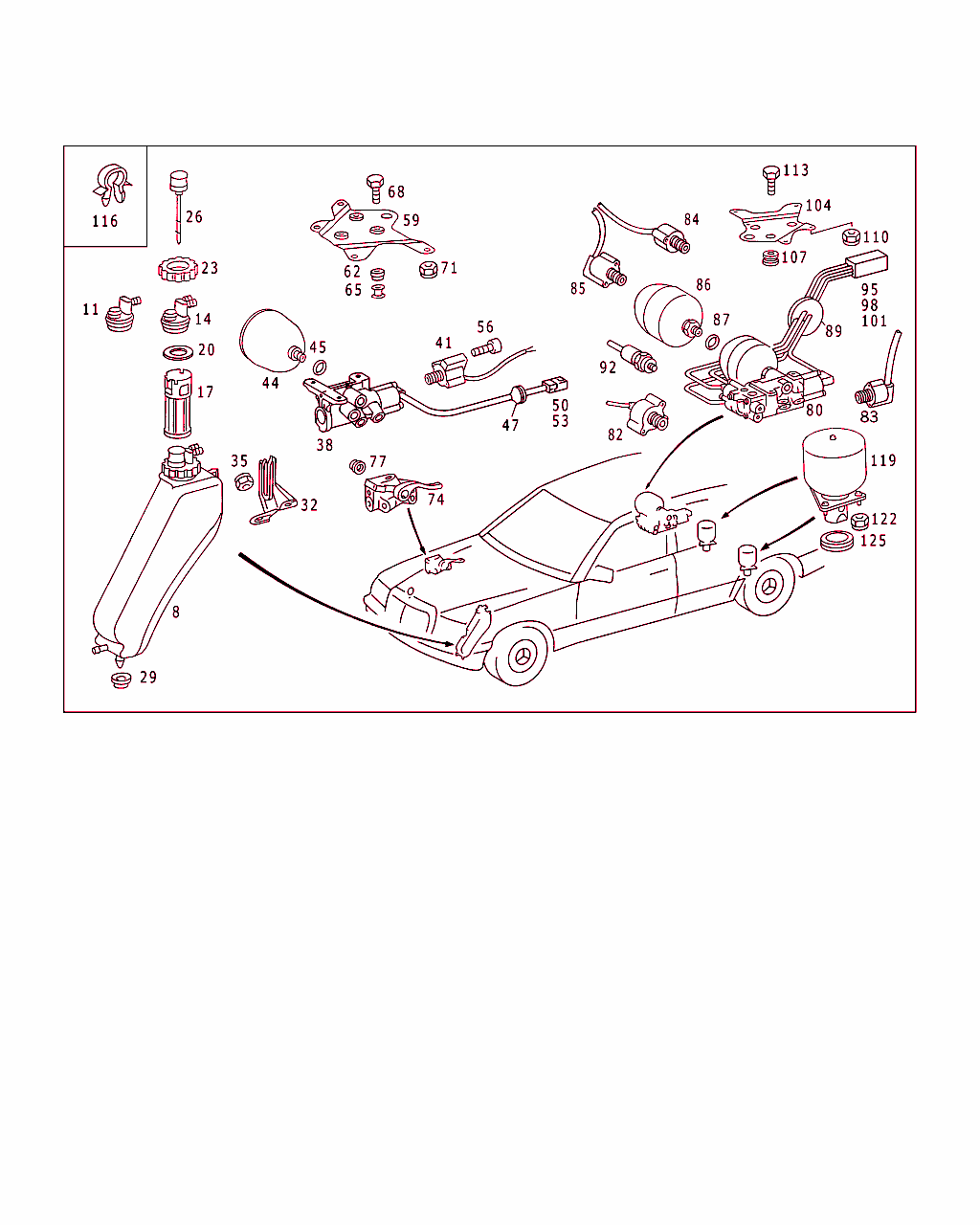

Schema

B32220000057.991126

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 320 08 14
リザーバ
オートマチック・ロッキング・ディファレンシャル (ASD)

これに変更 A 124 320 07 14
• +001 A 201 327 06 21
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
 		-
8 A 124 320 07 14
リザーバ
オートマチック・ロッキング・ディファレンシャル (ASD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
 		001
8 A 124 320 07 14
リザーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
 		001
11 A 201 327 02 21
カバー
レベル・コントロール・オイル・リザーバ 		001
14 A 201 327 06 21
カバー
オートマチック・ロッキング・ディファレンシャル (ASD) のオイル・リザーバ
4-MATIC
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
 		001
17 A 129 327 00 91
フィルタ 001
20 A 201 327 00 60
シールリング 001
23 A 201 327 00 72
ナット 001
26 A 201 320 02 59
オイルレベルゲージ
オイル・レベル・ゲージ 		001
29 A 129 997 16 81
グロメット
オイル・リザーバ下

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
32 A 124 328 11 40
ホルダー
オイル・リザーバ / 左フロント・ホイール・ハウス・パネル 左フロント・ホイール・ハウス 		001
35 N 913023 006001
ナット 002
38 A 124 350 50 57
バルブ

これに変更 A 202 350 00 57
• +001 A 186 997 06 81 		-
38 A 202 350 00 57
バルブ
ロッキング・ディファレンシャル・コントロール・バルブ 		001
47 A 186 997 06 81
グロメット 001
50 A 011 545 16 28
プラグ・ピン 002
53 A 012 545 84 28
コネクタ・ハウジング
2 段階式 		001
56 N 000912 005045
ボルト 002
59 A 124 550 02 40
ホルダー
ロッキング・ディファレンシャル・コントロール・バルブ 		001
62 A 124 987 05 40
ノブ・グロメット 003
65 A 124 551 00 50
スリーブ 003
68 N 000933 006127
ボルト
コントロール・バルブ / ブラケット 		003
71 A 003 990 02 51
ねじ込み式ナット
ボディに取り付けるブラケット 		004
119 A 124 320 03 15
エア・チャンバ

これに変更 A 140 328 02 15 		-
119 A 140 328 02 15
エア・タンク

これに変更 A 140 328 05 15 		-
119 A 140 328 05 15
エア・リザーバ
(スプリング・リザーバ) 		002
122 N 913004 006001
ナット

これに変更 N 910113 006000 		-
122 N 910113 006000
ヘキサゴン・ナット
フレーム/スプリング・リザーバ 		003
125 A 124 997 09 40
シールリング
フレーム/スプリング・リザーバ 		002
