一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

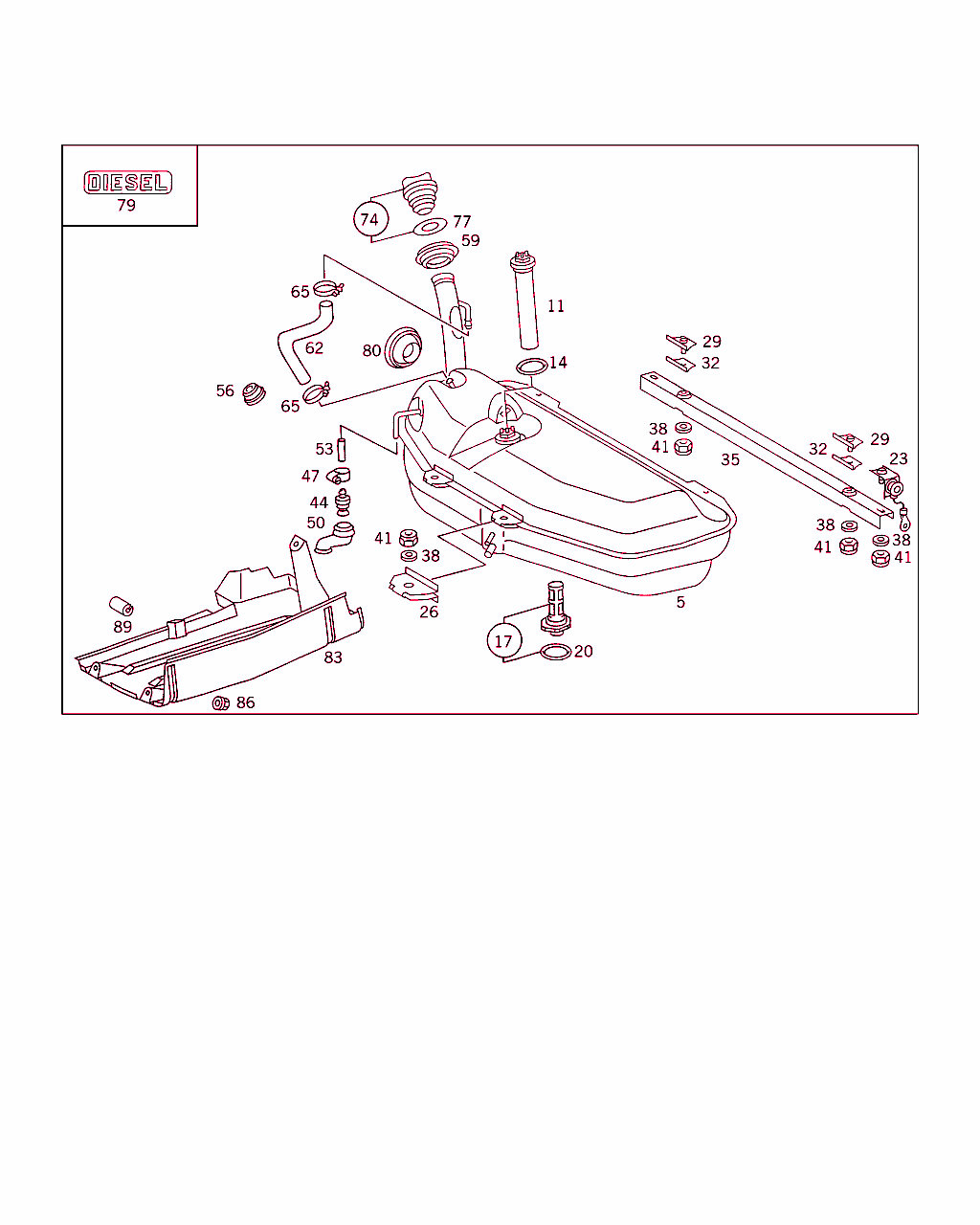

Schema

B47015000095.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 470 11 04
フューエルタンク
70 L 		001
11 A 124 542 01 04
フューエル・タンク・ゲージ 001
14 A 107 997 13 45
シールリング 001
17 A 111 470 06 86
タンク・フィルタ
パッケージ 		001
20 A 110 997 01 45
シール・リング 001
23 A 124 470 13 81
ホルダー
左 		001
23 A 124 470 08 81
ホルダー
右 		001
26 A 124 471 07 22
レインフォース 002
29 A 124 470 00 33
増幅 002
32 A 124 471 06 22
増幅 002
35 A 124 475 01 01
キャリア 001
38 A 108 990 03 40
ウインドウ
フューエル・タンクをコンソールに 		002
38 N 001440 008002
ウインドウ
フューエル・タンクをコンソールに 		004
41 N 913004 008004
ナット
フューエル・タンクをコンソールに 		006
56 A 124 997 25 81
グロメット 001
59 A 123 997 35 81
グロメット
フィラ・ネック 		001
62 A 124 476 38 26
ホース
フューエル・タンクからフィラ・ネックへ
515 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
65 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
65 A 005 997 01 90
ホース・クランプ 002
74 A 140 470 00 05
タンク・シール・キャップ
セントラル・ロッキング・システム 		001
77 A 115 471 00 79
シール・リング 001
80 A 201 997 13 81
グロメット 001
83 A 124 478 06 37
プロテクト・カバー

ﾌｯﾄﾉｰﾄ解説
[004]
オートマチック・スリップ・コントロール・ディファレンシャル (ASD) の場合以外
 		001
83 A 124 478 05 37
プロテクト・カバー

ﾌｯﾄﾉｰﾄ解説
[005]
オートマチック・スリップ・コントロール・ディファレンシャル (ASD) の場合のみ
 		001
86 A 003 990 02 51
ねじ込み式ナット 004
89 A 000 997 86 82
ホース
18 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
