ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

Schema

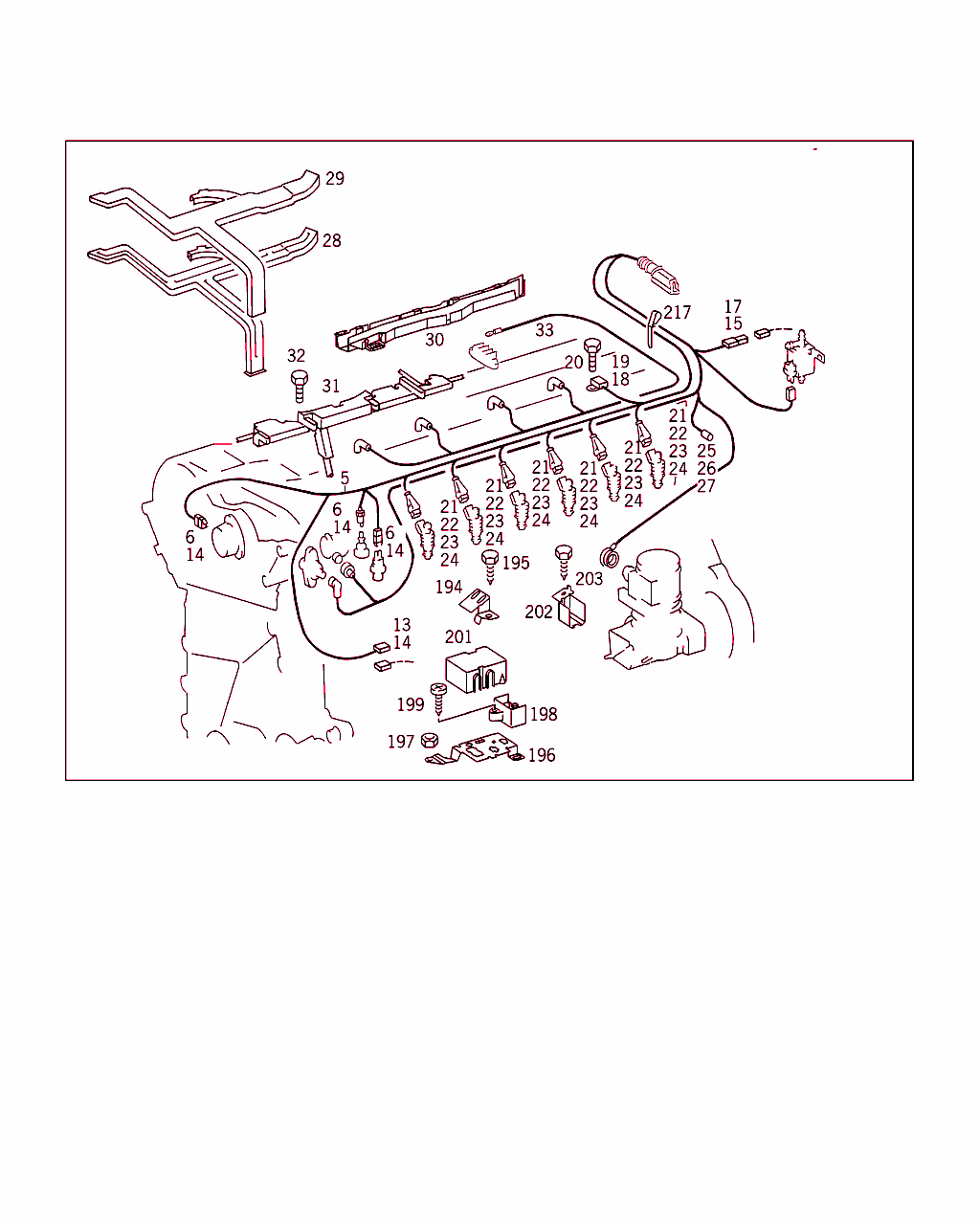

B54120000150.050822

[image]

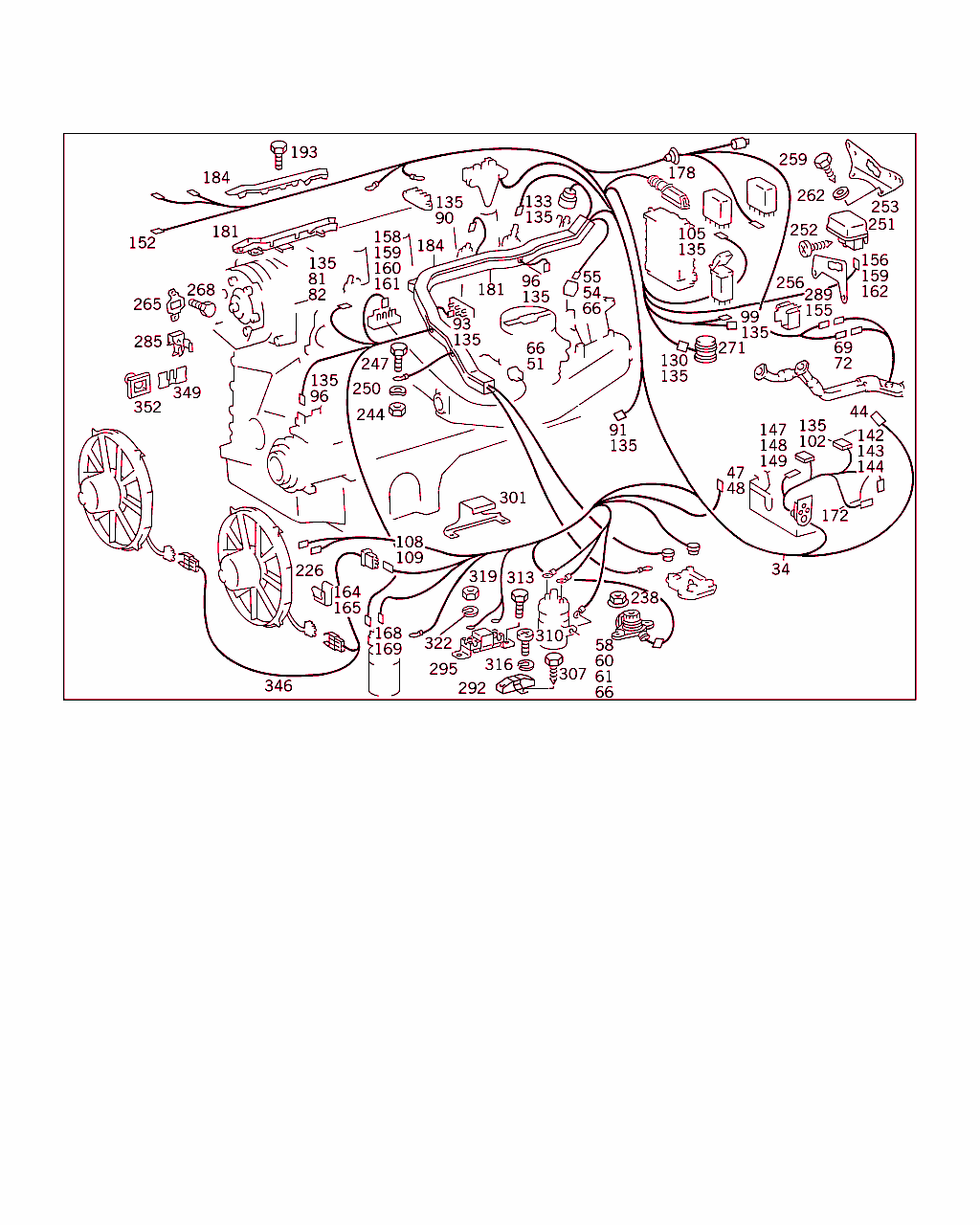

B54120000084.000810

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 56 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[108]
ｼｬｼﾅﾝﾊﾞNo.以前: F 302891
 		001 LA
5 A 124 440 29 33
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[109]
ｼｬｼﾅﾝﾊﾞNo.以降: F 302892
 		001 LA
5 A 124 440 57 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[108]
ｼｬｼﾅﾝﾊﾞNo.以前: F 302891
 		001 RA
5 A 124 440 30 33
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[109]
ｼｬｼﾅﾝﾊﾞNo.以降: F 302892
 		001 RA
6 A 011 545 71 28
ハウジング
エンジン・ハーネス 		001
6 A 011 545 71 28
ハウジング
カムシャフト・コントロール・バルブ 		001
6 A 011 545 71 28
ハウジング
スイッチオーバ・バルブ: エア・インジェクション 		001
13 A 017 545 01 28
コネクタ・ハウジング
エンジン・ケーブル・ハーネス・コネクタ 		001
14 A 012 545 73 28
プラグ・ピン
2.5 MM 		NB
15 A 012 545 04 28
電動クラッチ
カップリング
KL.870G 		001
17 A 013 545 79 28
プラグ・ピン
4 MM 		NB
21 A 140 545 35 28
ハウジング
インジェクション・バルブ 		006
22 A 005 545 68 26
コンタクト・スプリング
TO 140 545 35 28 		012
23 A 000 545 28 39
バンドル・シーリング
TO 140 545 35 28 		012
24 A 000 545 61 45
保護キャップ
TO 140 545 35 28 		006
25 A 210 540 20 81
ハウジング
インテーク・エア温度センサ

ﾌｯﾄﾉｰﾄ解説
[109]
ｼｬｼﾅﾝﾊﾞNo.以降: F 302892
 		001
26 A 000 545 68 80
ガスケット
TO 210 540 20 81 		002
27 A 008 545 63 26
コンタクト・ソケット
0,2-0,75 MM2 		002
30 A 202 546 09 80
ケーブル・ガイド
エンジン 		001
31 A 124 546 09 80
ケーブル・ガイド 001
193 N 304017 006018
6角ボルト
ケーブル・ガイド / インテーク・マニホールド 		003
196 A 124 546 26 43
ホルダー
/ 左ホイール・ハウス・パネル 		001
197 N 000934 006007
ナット
ホイール・ハウスに取り付けるブラケット 		002
198 A 124 546 02 41
ケーブル・コネクタ
ブラケットに 		001
199 N 007981 004322
鉄板ビス
ブラケットのターミナル・ブロック 		001
201 A 124 546 08 81
カバー
TO 124 546 26 43 		001
202 A 124 546 24 43
ホルダー
ケーブル・ハーネス固定用ツール 		001
203 N 007976 004205
鉄板ビス
左サイド・メンバのホルダ 		001
217 A 000 546 67 43
ホルダー
ファイヤウォールのエンジン・ケーブル・ハーネス 		001
226 A 002 988 48 78
クリップ
サブ・ファン・コネクタ / ヘッドランプ・ユニット 		001
226 A 002 988 48 78
クリップ
ブラケットのケーブル・ハーネス 		001
247 N 304017 006034
6角ボルト
エンジンのアース ・ケーブル 		001
251 A 006 542 50 17
センサ
高度補正 		001
252 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
252 N 000000 000460
鉄板ビス
センサ / ブラケット 		001
265 A 124 540 09 73
ホルダー
トリミング・コネクタ
EZL 		001
268 N 304017 006034
6角ボルト
ブラケット固定用ツール 		002 LA
268 N 000933 006086
ボルト
ホルダ / 左パーティション、 トリミング・コネクタ用 		002 RA
271 A 025 545 50 28
トリミング・プラグ
HFM-MS 		001
285 A 003 988 03 78
クリップ
トリミング・コネクタ 		002
289 A 201 988 41 78
クリップ
O2 センサ・コネクタ / メイン・フロア 		001
295 A 000 158 32 45
抵抗
補助ファン 		001
301 A 126 545 09 47
ホルダー
レジスタ 		001
307 N 007976 004217
鉄板ビス
ブラケット付きレジスタ / サイド・メンバ 		002
313 N 000933 005058
ボルト
ホルダ/レジスタ 		002
319 N 000934 005008
ナット
ホルダ/レジスタ 		002
319 N 000934 005008
ナット
電気ケーブル / レジスタ 		002
322 N 912004 005100
ロック・ワッシャ
ホルダ/レジスタ 		002
322 N 912004 005100
ロック・ワッシャ
電気ケーブル / レジスタ 		002
346 A 124 540 99 13
ライン
ツイン・ファン補助ハーネス 		001
349 A 124 545 31 40
ホルダー
温度センサ 		001 LA
352 A 001 988 15 81
プッシュ・ボタン
温度センサ 		001 LA
