一覧

ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

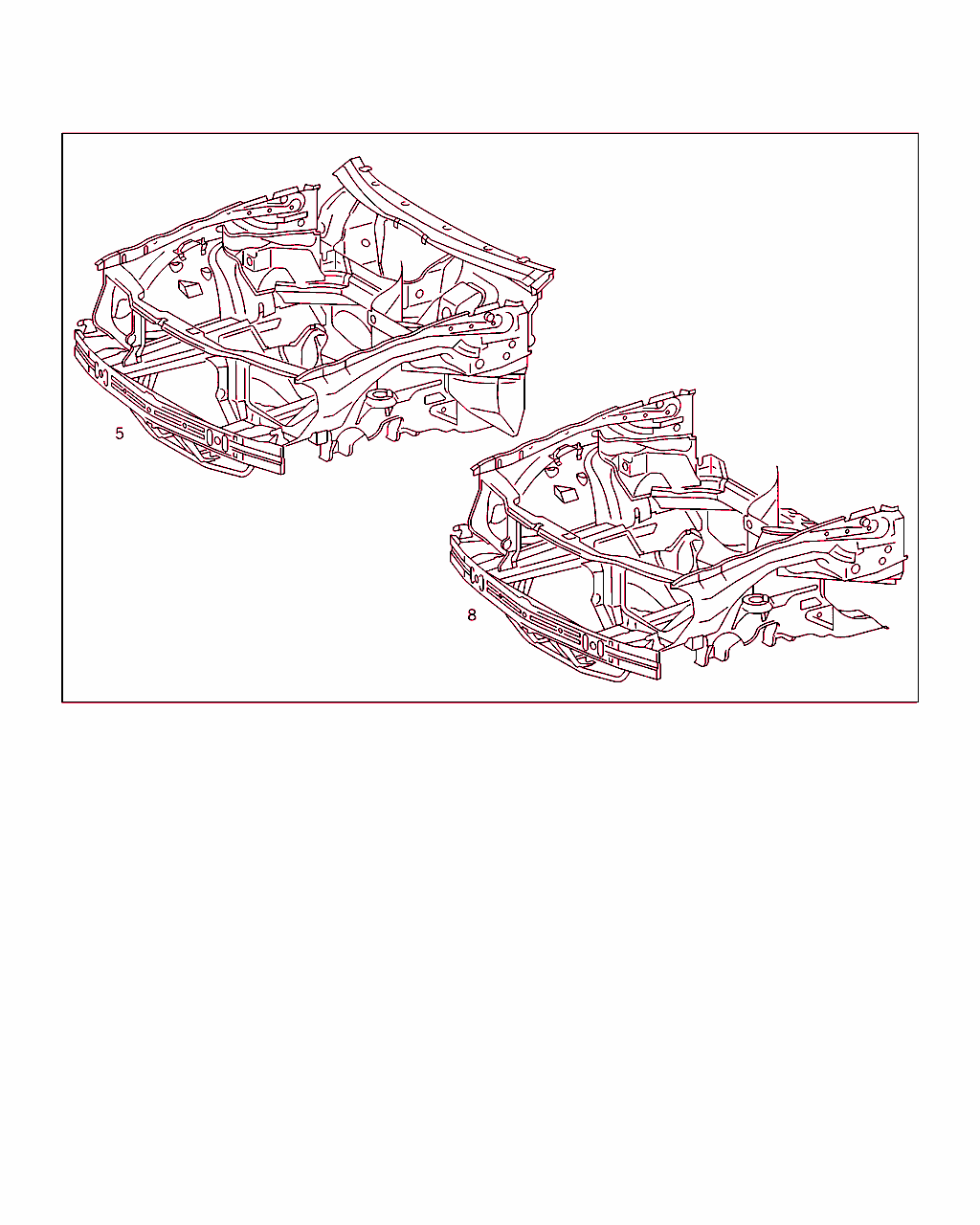

Schema

B62015000005.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 620 12 01
ボディ・フロント・エンド
ファイヤ・ウォール装備

ﾌｯﾄﾉｰﾄ解説
[011]
同時注文、アクセレレーション・スキッド・コントロール (ASR) 装備車の場合
1 X 124 620 70 14
[015]
同時発注:
1 X 124 620 46 78  右ユニット・コンパートメント・パーティション・ウォール　　　　
1 X 124 628 65 14  ダブル・ウォータ・バルブ・ブラケット　　　　　　　
 		001 LA
5 A 124 620 13 01
ボディ・フロント・エンド
ファイヤ・ウォール装備

ﾌｯﾄﾉｰﾄ解説
[011]
同時注文、アクセレレーション・スキッド・コントロール (ASR) 装備車の場合
1 X 124 620 70 14
[015]
同時発注:
1 X 124 620 46 78  右ユニット・コンパートメント・パーティション・ウォール　　　　
1 X 124 628 65 14  ダブル・ウォータ・バルブ・ブラケット　　　　　　　
 		001 RA
8 A 124 620 14 01
ボディ・フロント・エンド
ファイヤ・ウォール非装備

ﾌｯﾄﾉｰﾄ解説
[011]
同時注文、アクセレレーション・スキッド・コントロール (ASR) 装備車の場合
1 X 124 620 70 14
[015]
同時発注:
1 X 124 620 46 78  右ユニット・コンパートメント・パーティション・ウォール　　　　
1 X 124 628 65 14  ダブル・ウォータ・バルブ・ブラケット　　　　　　　
 		001 L
8 A 124 620 15 01
ボディ・フロント・エンド
ファイヤ・ウォール非装備

ﾌｯﾄﾉｰﾄ解説
[011]
同時注文、アクセレレーション・スキッド・コントロール (ASR) 装備車の場合
1 X 124 620 70 14
[015]
同時発注:
1 X 124 620 46 78  右ユニット・コンパートメント・パーティション・ウォール　　　　
1 X 124 628 65 14  ダブル・ウォータ・バルブ・ブラケット　　　　　　　
 		001 RA
