ステーション・ワゴン、モデル・イヤー 1993 年車台番号 F 264003 以前、その内 F 258638、F 259453 を除くステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 264004 以降、その他 F 258638、F 259453 を除く車台番号 F 294823 以前、その内 F 294816 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 294824 以降、その他 F 294816 を除く
124.092 => 320 TE JAPAN; E 300 JAPAN
M: 104992
GA: 722369

Schema

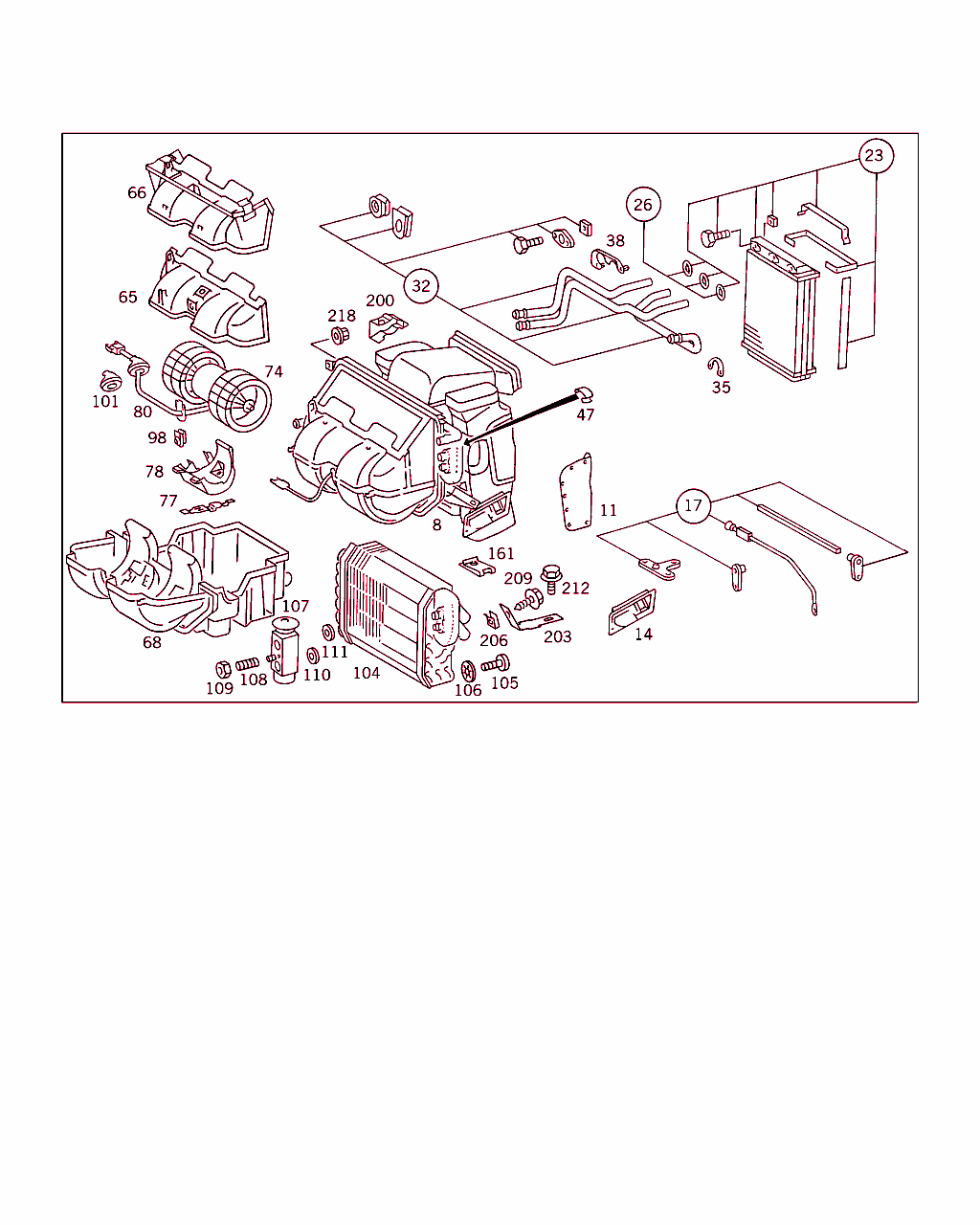

B83045000035.950517

[image]

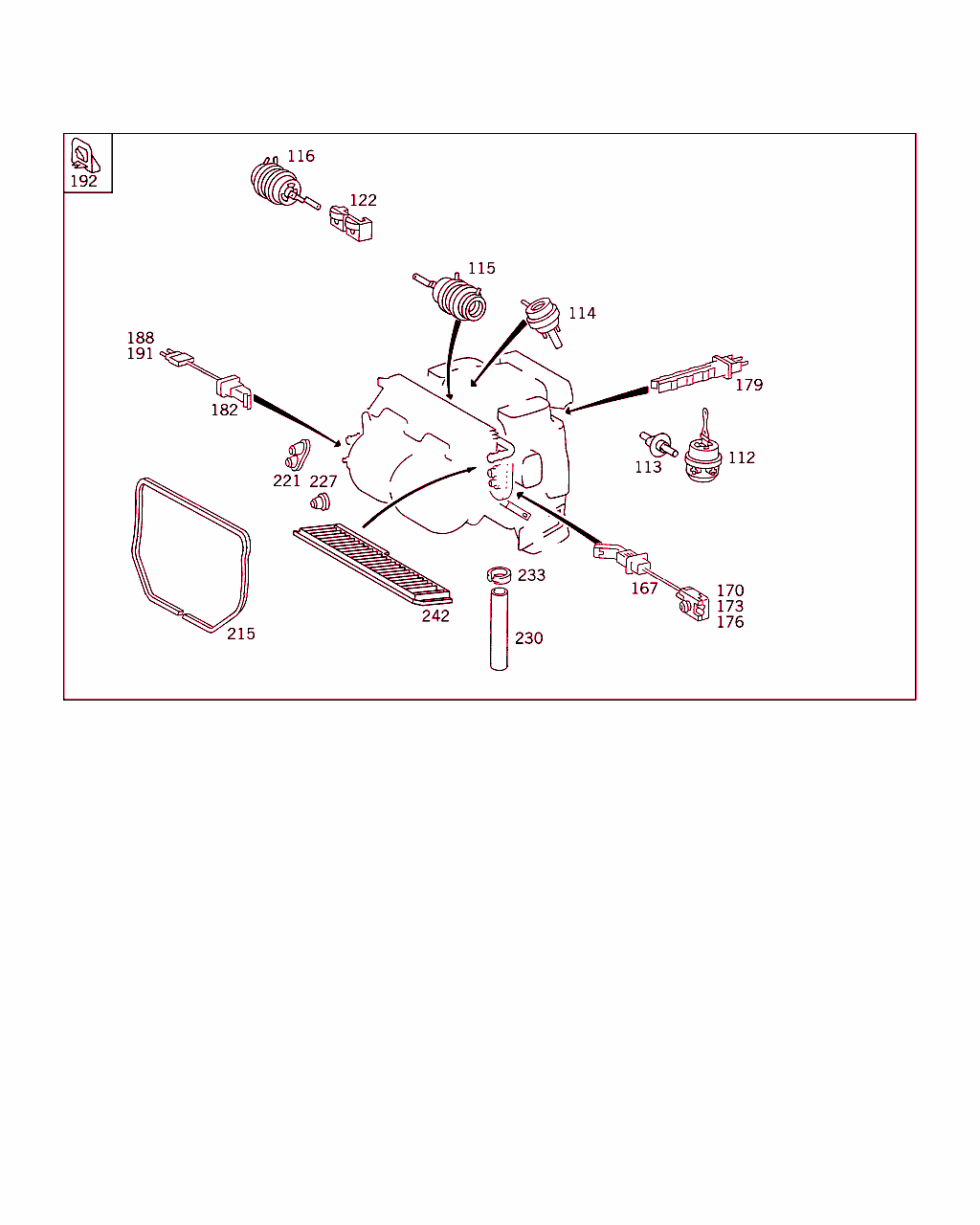

B83045000127.011031

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 830 78 60
エアコン・ユニット
センタ・ノズル・ブレンド付きテンプマチック
BEHR

♦ 以下から選択できます A 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 194426
 		001 LA
8 A 124 830 32 60
ヒータ・ユニット
センタ・ノズル・ブレンド付きテンプマチック

ﾌｯﾄﾉｰﾄ解説
[042]
ｼｬｼﾅﾝﾊﾞNo.以降: F 194426
[055]
ｼｬｼﾅﾝﾊﾞNo.以前: F 228950
 		001 RA
8 A 124 830 79 60
ヒータ・ユニット
センタ・ノズル・ブレンド付きテンプマチック

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
[056]
ｼｬｼﾅﾝﾊﾞNo.以降: F 228951
 		001 RA
8 A 124 830 78 60
エアコン・ユニット
ダスト・フィルタ付きテンプマチック

ﾌｯﾄﾉｰﾄ解説
[071]
ブロワ・カバーは取り外したヒータ・ハウンジグのものを再使用するか　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　以下を一緒に注文します　　　　  (000 830 00 52)
 		001 LA
8 A 124 830 79 60
ヒータ・ユニット
ダスト・フィルタ付きテンプマチック

ﾌｯﾄﾉｰﾄ解説
[071]
ブロワ・カバーは取り外したヒータ・ハウンジグのものを再使用するか　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　以下を一緒に注文します　　　　  (000 830 00 52)
 		001 RA
11 A 124 835 00 09
カバー
左サイド・ダクト 		001
11 A 124 835 01 09
カバー
右サイド・ダクト 		001 RA
14 A 124 831 05 36
エア・ガイド・フィン
左 		001
14 A 124 831 06 36
エア・ガイド・フィン
右 		001 LA
17 A 000 830 14 33
レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO BEHR 		001
17 A 000 830 21 33
TS レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO BEHR
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
 		001
17 A 000 830 17 33
操作レバー
レッグ・ルーム・フラップおよびデフロスタ・フラップ
TO SIEMENS 		001
23 A 002 835 63 01
TS 熱交換器
BEHR

ﾌｯﾄﾉｰﾄ解説
[024]
温水フィードの場合、熱交換器内下部、1990 年 4 月以降　　　　　　　　　　　　　　　　　　　　　　　　
 		001
26 A 124 835 04 98
TS ガスケット 001
32 A 000 830 92 15
パイプ
熱交換器パイプ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
[024]
温水フィードの場合、熱交換器内下部、1990 年 4 月以降　　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
32 A 000 830 92 15
パイプ
熱交換器パイプ

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
[056]
ｼｬｼﾅﾝﾊﾞNo.以降: F 228951
 		001 RA
32 A 000 830 92 15
パイプ
TO SIEMENS

ﾌｯﾄﾉｰﾄ解説
[024]
温水フィードの場合、熱交換器内下部、1990 年 4 月以降　　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
32 A 001 830 20 15
TS パイプ
熱交換器パイプ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
35 A 000 832 04 14
ホルダー
左
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
35 A 000 832 04 14
ホルダー
左
TO SIEMENS 		001
35 A 000 832 13 14
ホルダー
左
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
38 A 000 832 05 14
ホルダー
右
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
38 A 000 832 05 14
ホルダー
右
TO SIEMENS 		001
38 A 000 832 14 14
ホルダー
右
TO BEHR 		001
47 A 000 835 30 34
スプリング
ヒータ・ユニット
TO SIEMENS 		026 LA
47 A 201 835 01 34
クリップ
ヒータ・ユニット
TO BEHR 		023
65 A 000 831 04 38
カバー
ブロワ・カバー

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
66 A 000 830 01 52
カバー
ブロワ・カバー
TO 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
66 A 000 830 03 52
カバー
ブロワ・カバー
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
66 A 000 830 00 52
カバー
ブロワ・カバー
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
66 A 000 830 02 52
カバー
ブロワ・カバー
TO 124 830 69 62

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
68 A 000 830 94 03
ハウジング
下部
TO 124 830 31 60;124 830 32 60

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
68 A 000 830 94 03
ハウジング
下部
TO 124 830 71 60 		001
68 A 000 830 97 03
ハウジング
下部
TO 124 830 67 62;124 830 68 62 		001
68 A 000 830 97 03
ハウジング
下部
TO 124 830 78 60,124 830 79 60 		001
68 A 001 830 01 03
ハウジング
下部
TO 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前: F 235274
 		001
68 A 001 830 02 03
ハウジング
下部
TO 124 830 46 60

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以降: F 235275
 		001
68 A 001 830 02 03
ハウジング
下部
TO 124 830 69 62 		001
74 A 000 830 79 08
ブロワ
SIEMENS ハウジングにのみ適用
TO SIEMENS

ﾌｯﾄﾉｰﾄ解説
[010]
1993年3月以前の車両および後付けエアコンの場合、　　　　　　　　　　　　　　　　　　　　　　　　　　　　         必要に応じてブロワ A 124 820 13 08 を取り付けること　　　　　　　　　　　　　　　　　　　　　
A 124 820 13 08
 		001
74 A 000 830 79 08
ブロワ
SIEMENS ハウジングにのみ適用
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
74 A 124 820 13 08
ブロワ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
77 A 000 835 29 34
スプリング 001
78 A 124 835 66 14
ホルダー
エンジン・ホルダ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
78 A 124 835 24 14
ホルダー
エンジン・ホルダ
TO BEHR

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
78 A 124 835 24 14
ホルダー
エンジン・ホルダ
TO SIEMENS 		001
80 A 003 820 08 15
ケーブル・ハーネス
ブロワ 		001
98 A 124 997 10 81
グロメット
ブロワ 		001
101 A 114 997 05 81
グロメット
ブロワ 		001
104 A 124 830 07 58
エバポレータ 001
105 N 007984 005012
ボルト 002
106 N 900050 005000
ロック・ワッシャ 002
107 A 140 830 04 84
バルブ
(エクスパンション・バルブ)

ﾌｯﾄﾉｰﾄ解説
[020]
冷媒 R 134 A の場合のみ
 		001
108 N 000939 006003
ボルト 001
109 N 913012 006001
ナット
バルブに取り付けるパイプ 		001
110 A 140 997 07 45
Oリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
111 A 140 997 08 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
112 A 124 800 02 75
エレメント
ブレンド・フラップ 		001
113 A 000 805 00 03
アダプタ
ブレンド・フラップ・エレメント 		001
114 A 124 800 03 75
エレメント
ダイバータ・フラップ・コントロール 		001
115 A 124 800 04 75
エレメント
メイン・?エア・フラップ操作、左

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
115 A 124 800 29 75
エレメント
メイン・?エア・フラップ操作、左

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
116 A 124 800 11 75
エレメント
メイン・?エア・フラップ操作、右

ﾌｯﾄﾉｰﾄ解説
[007]
ダスト・フィルタの場合以外
 		001
116 A 124 800 30 75
エレメント
メイン・?エア・フラップ操作、右

ﾌｯﾄﾉｰﾄ解説
[008]
ダスト・フィルタの場合のみ
 		001
122 A 005 988 89 78
クリップ 001
161 A 123 994 18 45
クリップ・ナット
ヒーター・ハウジングに、インストルメント・パネル用 		001
167 A 126 830 11 72
温度センサ
エバポレータ 		001
170 A 008 545 09 28
コネクタ・ハウジング 001
173 A 008 545 10 28
クラッチ 001
176 A 013 545 79 28
プラグ・ピン 002
179 A 124 830 04 72
温度センサ
熱交換器 		002
182 A 201 830 01 72
温度センサ 001
188 A 012 545 04 28
電動クラッチ 001
191 A 013 545 79 28
プラグ・ピン 002
192 A 124 835 65 14
ホルダー
外気温センサ
TO 124 830 46 60 		001
200 A 124 831 00 41
カバー 001 RA
203 A 124 835 01 14
ホルダー
ヒーター・ハウジングに 		001
206 A 001 994 91 45
プラグイン・ナット
ホルダ / ヒータ・ハウジング 		001
209 N 914128 006300
鉄板ビス

これに変更 N 000000 000542 		-
209 N 000000 000542
鉄板ビス
ホルダ / ヒータ・ハウジング 		001
212 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
212 N 910105 006023
6角ボルト
トンネルのブラケット 		001
215 A 124 835 01 98
ウェザ・ストリップ
ヒータ・ハウジング / ファイア・ウォール
BEHR 		001
215 A 124 835 08 98
ウェザ・ストリップ
ヒータ・ハウジング / ファイア・ウォール
VALEO,SIEMENS 		001
218 N 913023 006001
ナット
ヒータ・ハウジング / ファイア・ウォール 		004
221 A 124 997 11 81
グロメット
リターン、熱交換器パイプ / ファイヤウォール 		001
227 A 201 997 08 81
グロメット
フィード、ファイヤウォールを通る熱交換器パイプ 		001
230 A 140 830 01 96
ホース
ウォータ・ドレン 		002
233 A 126 995 00 46
クランピング・リング
ウォータ・ドレン・ホース 		002
242 A 124 830 01 18
TS ダスト・フィルタ 001
