STATION WAGON
124.092 => 320 TE / E 320 / E36 AMG
M: 104992
GM: 717450
GA: 722369, 722503

Schema

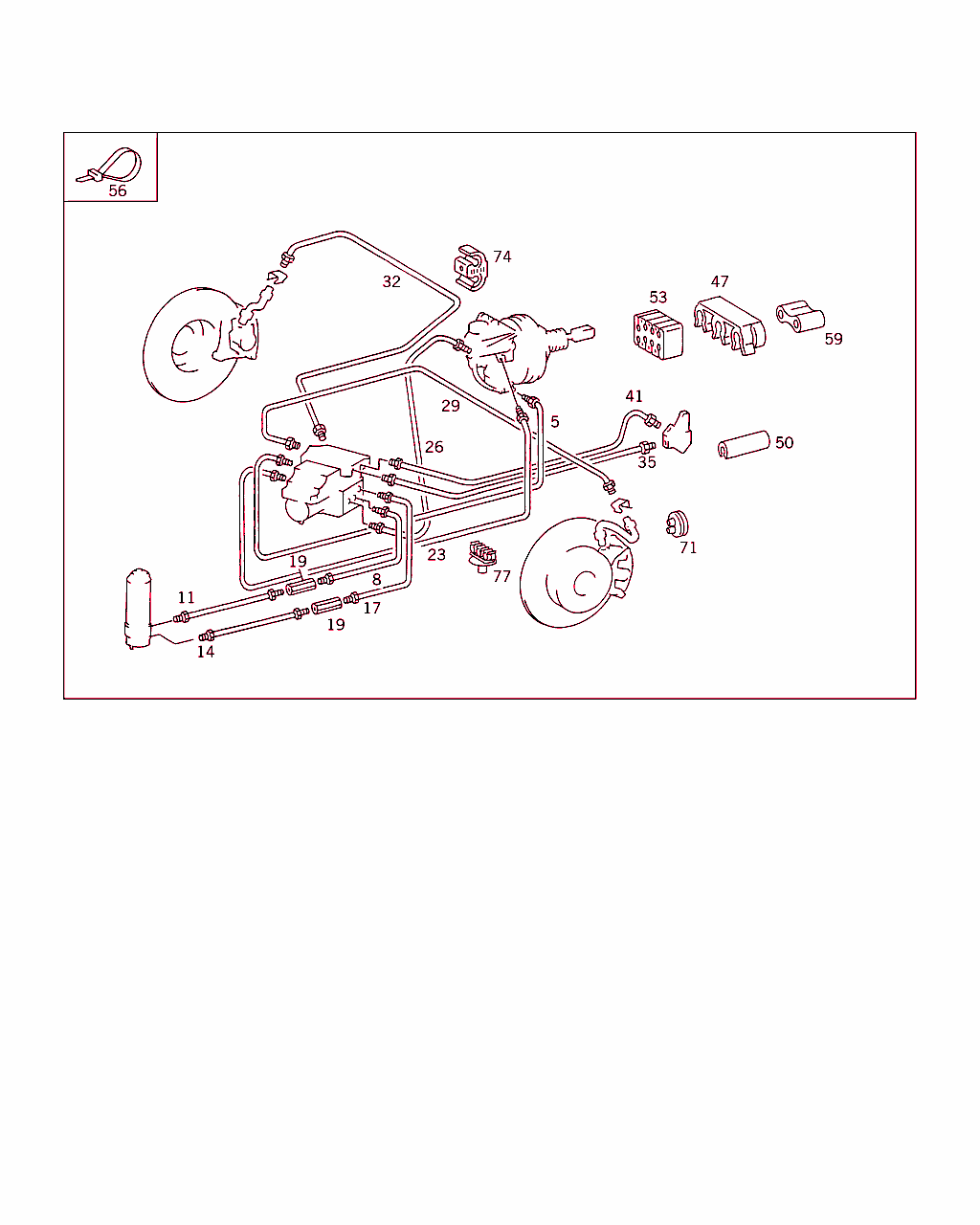

B42105000029.010625

[image]

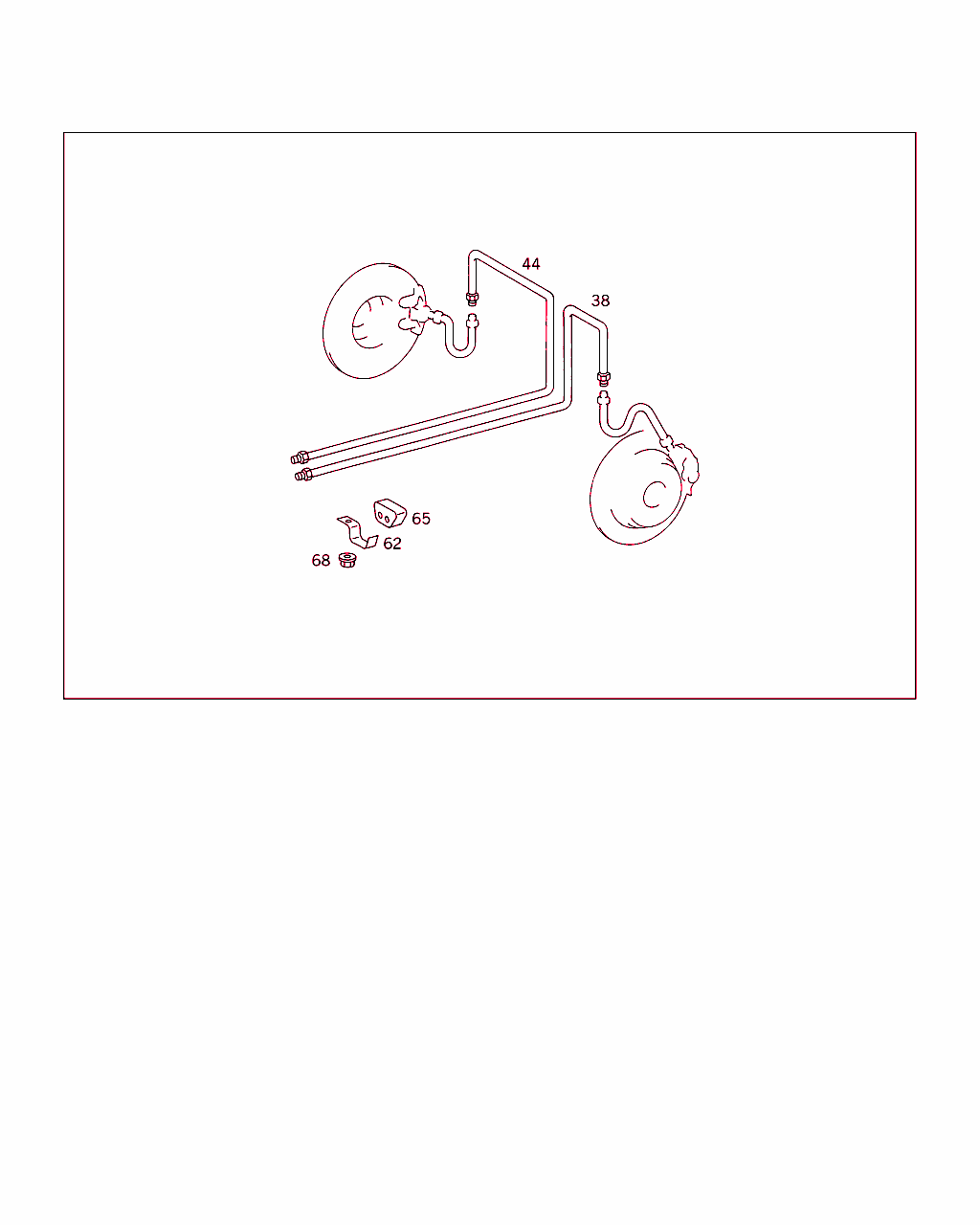

B42105000013.010625

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- Q 000000000001
重要情報
ケーブル固定部品、以下のグループも参照:
47 045 		001
5 A 124 428 07 35
ブレーキ・ホース
ASR チャージ・ポンプからハイドロリック・ユニットまで 		001 L
5 A 124 428 08 35
ブレーキ・ホース
ASR チャージ・ポンプからハイドロリック・ユニットまで 		001 R
8 A 124 420 51 28
ライン
ハイドロリック・ユニット、コネクタ「P」から アダプタまで 		001
11 A 124 420 53 28
ライン
アタッチメントからアキュムレータ、 コネクタまで:
"P" 		001
14 A 123 420 62 28
ライン
アキュムレータ、コネクタ「E」から アタッチメントまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
17 A 123 420 94 28
ライン
アタッチメントからハイドロリック・ユニット、 コネクタまで:
"E"

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
19 A 121 429 01 34
スペース・エレメント 004
23 A 123 420 64 28
ライン
リヤ・マスタ・シリンダから ハイドロリック・ユニット・コネクタまで:
"V"

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001 L
23 A 124 420 64 28
ライン
リヤ・マスタ・シリンダから ハイドロリック・ユニット・コネクタまで:
"V" 		001 R
26 A 123 420 94 28
ライン
フロント・マスタ・シリンダから ハイドロリック・ユニット・コネクタまで:
"H"

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001 L
26 A 124 420 65 28
ライン
フロント・マスタ・シリンダから ハイドロリック・ユニット・コネクタまで:
"H" 		001 R
29 A 124 420 43 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ 		001
32 A 124 420 02 29
ライン
ハイドロリック・ユニットから右フロント・ホイールへ 		001 L
32 A 123 420 74 28
ライン
ハイドロリック・ユニットから右フロント・ホイールへ 		001 R
35 A 123 420 70 28
ライン
ハイドロリック・ユニットから 左リヤ・アタッチメントまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
38 A 124 420 61 28
ライン
左リヤ・ブレーキ・ホースへの接合ピース 		001
41 A 123 420 71 28
ライン
ハイドロリック・ユニットから 右リヤ・アタッチメントまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
44 A 123 420 86 28
ライン
右リヤ・ブレーキ・ホースへの接合ピース

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
47 A 000 995 31 65
クランピング・ブラケット 002
50 A 201 476 11 26
ホース
ブレーキ・ラインの間隔 		003
53 A 124 428 00 85
ダンパ・ストリップ
ブレーキ・ラインの間隔 		002
56 A 001 997 43 90
連結ピース 002
59 A 124 997 58 82
ホース
ブレーキ・ラインの間隔 		001
62 A 123 995 02 22
クランプ 001
65 A 123 428 00 85
ダンピング・ストリップ 001
68 A 003 990 02 51
ねじ込み式ナット 001
71 A 126 997 58 81
グロメット 001
74 A 201 995 01 65
ホルダー

これに変更 A 667 428 08 40 		-
74 A 667 428 08 40
ホルダー 003
77 A 000 995 30 65
クランプ
ファイヤウォールに取り付けるブレーキ･ライン 		001
