STATION WAGON
124.092 => 320 TE / E 320 / E36 AMG
M: 104992
GM: 717450
GA: 722369, 722503

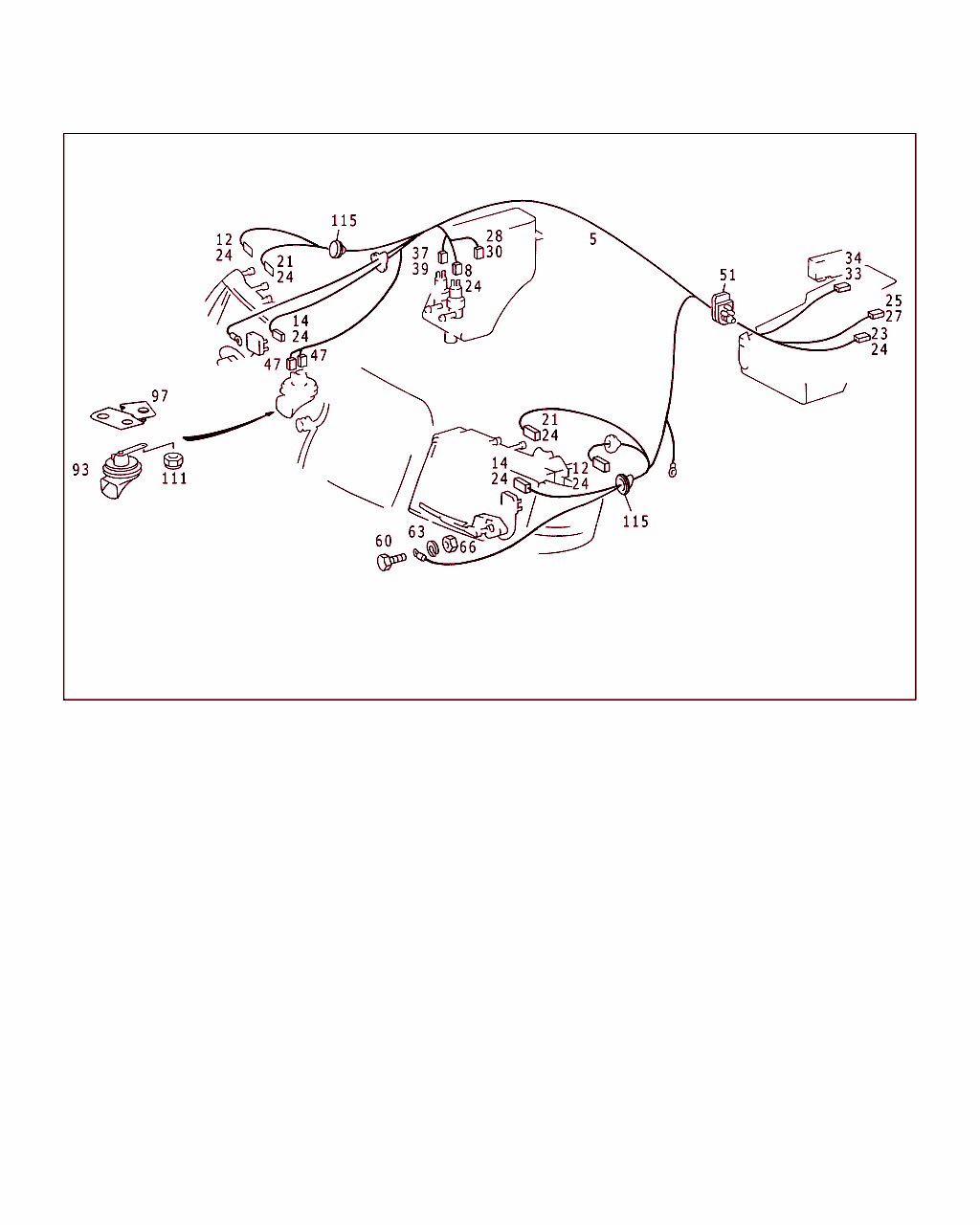

Schema

B54090000048.010830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 23 05
ケーブル・ハーネス
ヘッドランプ 		001 L
5 A 124 543 12 33
ケーブル・ハーネス
ヘッドランプ 		001 R
8 A 008 545 37 28
クラッチ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001 L
8 A 008 545 37 28
クラッチ
追加ウォータ・ポンプ:2 ピン 		001 L
8 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		NB
12 A 011 545 01 28
電動クラッチ
ターン・シグナル・ランプ 		002
14 A 015 545 49 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

これに変更 A 014 545 85 28 		002
14 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

ﾌｯﾄﾉｰﾄ解説
[402]
NO LONGER AVAILABLE
[744]
INCLUDED IN SCOPE OF DELIVERY
 		002
21 A 011 545 50 28
ハウジング
ヘッドランプ 		002
23 A 126 545 01 28
ハウジング
ヘッドランプ・ウォッシャ・リレー、 6 ピン 		001
24 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
25 A 006 545 78 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 6 ピン 		001
25 A 009 545 30 28
アッパハウジング
TO 006 545 78 28 		001
27 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
28 A 012 545 04 28
電動クラッチ
ウインドウ・ウォッシャのウォッシャ液レベル 		001
30 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
33 A 013 545 13 28
ソケット・スリーブ・ハウジング
ランプ・モニタ・ユニット、8 ピン 		001
34 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
37 A 000 821 24 25
中間プラグ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001
37 A 000 821 19 26
プラグ
TO 000 821 24 25 		001
39 A 010 545 52 28
ソケット・スリーブ
4 MM 		NB
47 A 000 546 83 40
ソケット・スリーブ
ケーブル / シグナル・ホーン 		NB
47 A 000 546 11 45
絶縁スリーブ
TO 000 546 83 40 		NB
51 A 124 546 01 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
60 N 000933 004028
ボルト
アース ・ケーブル / ドライバ・キャビン 		002
63 N 912004 004102
ロック・ワッシャ
アース ・ケーブル / ドライバ・キャビン 		002
66 N 000934 004006
ナット
アース ・ケーブル / ドライバ・キャビン 		002
93 A 004 542 39 20
ホーン
HELLA,400 HZ 		001
93 A 004 542 36 20
ホーン
HELLA,500 HZ 		001
93 A 004 542 39 20
ホーン
FIAMM,405 HZ ES1 67 		001
93 A 004 542 36 20
ホーン
FIAMM,485 HZ ES1 67 		001
97 A 124 540 57 73
ホルダー
ホーン、ラジエタ前

ﾌｯﾄﾉｰﾄ解説
[023]
ONLY USED WITH AIR CONDITIONER
 		001
111 N 913017 008000
ナット
ホーン/ブラケット 		NB
115 A 123 997 01 81
グロメット
ホーン/ブラケット 		001
