一覧

STATION WAGON
124.092 => 320 TE / E 320 / E36 AMG
M: 104992
GM: 717450
GA: 722369, 722503

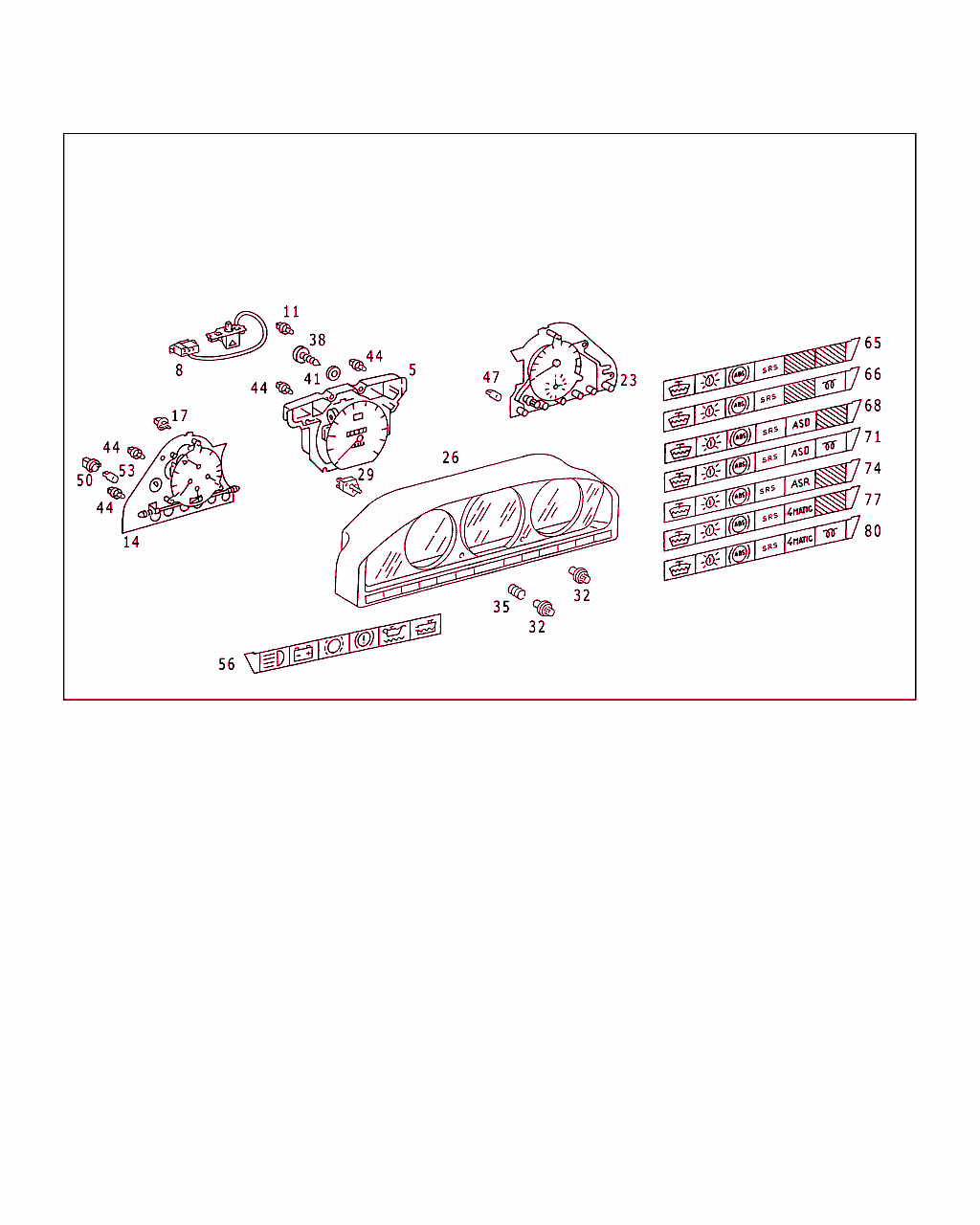

Schema

B54585000080.991126

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 542 10 65
スピード・メータ
260 KM 		001 M
5 A 124 542 12 65
スピードメータ
ASD の場合のみ
260 KM 		001 M
5 A 124 542 90 69
スピード・メータ
260 KM

ﾌｯﾄﾉｰﾄ解説
[015]
USED WITH FOUR-SPEED TRANSMISSION
[025]
ON VEHICLES WITH ASR/ASD/4-MATIC MODIFY TRACTION WARNING INDICATOR;SEE ALSO ITZ P 010 DD.08/91
 		001 A
5 A 124 542 20 65
スピードメータ
260 KM

ﾌｯﾄﾉｰﾄ解説
[016]
USED WITH FIVE-SPEED TRANSMISSION
[025]
ON VEHICLES WITH ASR/ASD/4-MATIC MODIFY TRACTION WARNING INDICATOR;SEE ALSO ITZ P 010 DD.08/91
 		001 A
8 A 000 540 05 28
プリント基板
昼/夜スイッチ

♦ 以下から選択できます A 000 540 06 28 		001
8 A 000 540 06 28
プリント基板
昼/夜スイッチ

♦ 以下から選択できます A 000 540 05 28 		001
11 A 000 545 34 19
ソケット・ランプ
12 V/1,2 W 		001
14 A 124 542 37 01
クラスタ 001
17 A 201 546 00 25
ヒューズ・エレメント
インストルメント・クラスタ 		001
23 A 124 542 10 16
タコメータ
時計装備 		001
26 A 000 542 03 87
ハウジング 001
29 A 000 542 38 25
コントロール・スイッチ 001
32 A 000 542 23 89
ボタン 002
35 A 005 993 64 01
スプリング 001
38 N 007981 003207
鉄板ビス 009
41 N 009021 004207
ウインドウ 002
44 A 001 544 90 94
ソケット・ランプ
燃料残量表示
12 V/1,2 W 		001
44 A 000 545 34 19
ソケット・ランプ
コントロール・ランプ、ブレーキ・パッド磨耗、パーキング・ブレーキ、アッパ・ビーム
12 V/1,2 W 		005
44 A 000 545 34 19
ソケット・ランプ
オイル・レベル・インジケータ
12 V/1,2 W 		001
44 A 000 545 34 19
ソケット・ランプ
クーラント・レベル・インジケータ
12 V/1,2 W 		001
47 N 072601 012230
電球
インジケータ・ランプ
W5/1,2-12V 1,2 		005
50 A 000 545 40 19
ソケット
チャージ・ウォーニング・ランプ、インストルメント・クラスタ・ ランプ 		003
53 A 000 544 67 94
電球

これに変更 N 072601 012240 		-
53 N 072601 012240
電球
チャージ・ウォーニング・ランプ、インストルメント・クラスタ・ ランプ
W3W 12V 		003
56 A 124 584 69 21
シンボルバー
左 		001
65 A 124 584 38 26
シンボルバー
右、アンチロック・ブレーキング・システムおよび エアバッグの場合のみ 		001
68 A 124 584 33 26
シンボルバー
ABS、エアバッグおよび ASD (右側) の場合のみ 		001
74 A 124 584 69 26
シンボルバー
ABS、エアバッグおよび ASR の場合のみ、右 		001
