STATION WAGON
124.092 => 320 TE / E 320 / E36 AMG
M: 104992
GM: 717450
GA: 722369, 722503

Schema

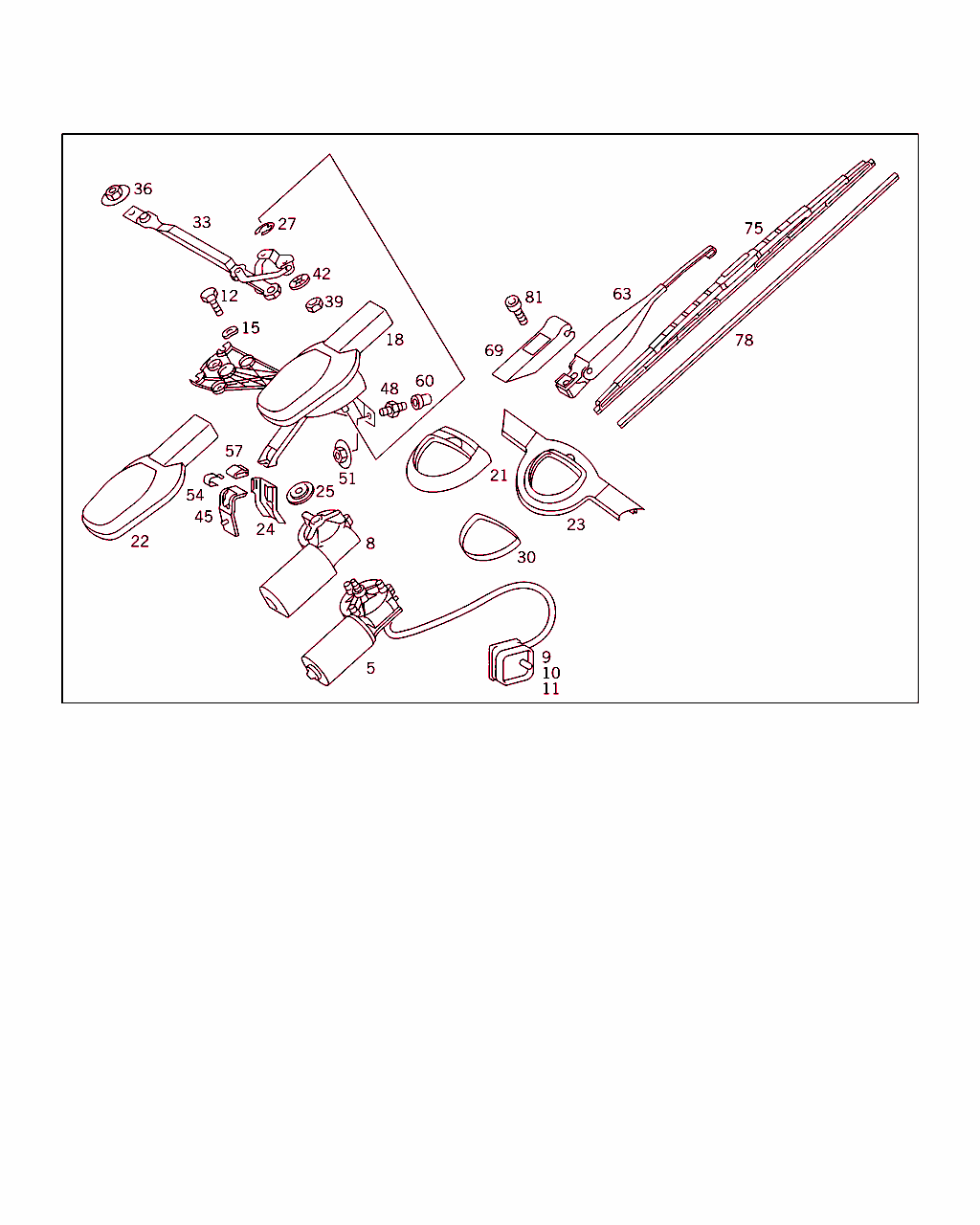

B82120000084.950517

[image]

B82120000007.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 820 07 08
モータ
ワイパ
BOSCH 		001
5 A 124 820 08 08
モータ
ワイパ
SWF 		001
8 A 000 824 35 49
キャップ
ワイパ・モータ
BOSCH 		001
8 A 000 824 36 49
キャップ
ワイパ・モータ
SWF TO 124 820 89 42

ﾌｯﾄﾉｰﾄ解説
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
9 A 006 545 78 28
コネクタ・ハウジング
ワイパ・モータ 		002
10 A 009 545 30 28
アッパハウジング
TO 006 545 78 28 		NB
11 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
12 N 000933 006130
ボルト
サポートのワイパ・モータ 		003
15 N 000137 006204
スプリングワッシャ
サポートのワイパ・モータ 		003
18 A 124 820 23 07
トランスミッション
BOSCH

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
18 A 124 820 24 07
トランスミッション
SWF

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
18 A 124 820 25 07
トランスミッション
BOSCH

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
18 A 124 820 26 07
トランスミッション
SWF

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
21 A 124 824 00 98
ガスケット
エアコンの場合は適用されません。

ﾌｯﾄﾉｰﾄ解説
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
21 A 124 824 03 98
ウェザ・ストリップ
エアコンの場合のみ有効

ﾌｯﾄﾉｰﾄ解説
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
22 A 210 824 00 49
キャップ
ワイパ・ドライブ・ヘッド
BOSCH

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
22 A 202 824 02 49
キャップ
ワイパ・ドライブ・ヘッド
SWF

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
23 A 124 824 04 98
ガスケット

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
24 A 124 824 00 19
カバー

ﾌｯﾄﾉｰﾄ解説
[008]
ONLY USED WITH DUST FILTER
 		001
25 A 201 824 01 49
保護キャップ
ワイパ・システム・マウント・プレート / ファイア・ウォール、中央 		001
27 N 006799 012001
ロック・ワッシャ
リフティング・ギア / サポート 		001
30 A 124 980 00 84
連結ピース 001
33 A 124 820 02 41
リンケージ
BOSCH 		001
33 A 124 820 03 41
リンケージ
SWF 		001
36 N 913013 008000
ナット
ワイパ・ロッド / モータ 駆動ロッド 		001
39 N 000934 010014
ナット
ワイパ・リンケージ / トランスミッション 		001
42 N 006797 010251
歯付きワッシャ
ワイパ・リンケージ / トランスミッション 		001
45 A 124 820 11 14
ホルダー
ボディ・フロント・エンドのワイパ・システム 		001
48 A 124 988 00 11
バッファ
ボディ・フロント・エンドのワイパ・システム 		004
51 N 913023 006001
ナット
ボディ・フロント・エンドのワイパ・システム 		004
51 N 913023 006001
ナット
ブラケット固定用ツール 		001
54 A 124 988 08 78
クリップ
ボディ・フロント・エンドのワイパ・システム 		001
57 A 124 824 01 97
サポート
ボディ・フロント・エンドのワイパ・システム 		001
60 N 913023 006001
ナット
ボディ・フロント・エンドのワイパ・システム 		002
63 A 124 820 38 44
ワイパ・アーム
SWF

ﾌｯﾄﾉｰﾄ解説
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
63 A 124 820 36 44
ワイパ･アーム

これに変更 A 124 820 40 44 		-
63 A 124 820 40 44
ワイパ･アーム
BOSCH

ﾌｯﾄﾉｰﾄ解説
[831]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 264672 EXCEPT FOR
F 259905 - F 264671 WITH CODE 859
 		001
63 A 124 820 43 44
ワイパ・アーム
SWF

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
63 A 124 820 40 44
ワイパ･アーム
BOSCH

ﾌｯﾄﾉｰﾄ解説
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
69 A 124 824 03 49
キャップ 001
75 A 124 820 11 45
ワイパ・ブレード 001
78 A 208 820 00 45
ワイパ・ラバー 001
81 N 006912 006032
ボルト
ワイパ・ロッド/ワイパ・アーム 		001
83 A 124 820 12 42
モータ
テール・ゲート・ワイパ 		001
86 A 000 824 19 17
スリーブ
ワイパ・シャフト 		001
89 A 000 824 07 83
スナップ・リング
ワイパ・シャフト 		001
92 A 000 824 31 49
キャップ
ワイパ・シャフト

ﾌｯﾄﾉｰﾄ解説
[030]
USED WITHOUT ADDITIONAL STOP LIGHT
 		001
92 A 000 824 20 17
スリーブ
ワイパ・シャフト

ﾌｯﾄﾉｰﾄ解説
[031]
ONLY USED WITH ADDITIONAL STOP LIGHT
 		001
95 A 123 988 75 78
クリップ
プラグ固定用ツール 		001
98 A 124 821 00 63
パルス・センサ
テール・ゲートに取り付けるワイパ・モータ 		001
101 A 124 997 06 81
グロメット

これに変更 A 008 997 97 81 		-
101 A 008 997 97 81
グロメット
リヤ・ウインドウ 		001
104 A 000 824 36 99
スリーブ
ワイパ・シャフト 		001
107 A 124 988 01 11
バッファ

これに変更 A 126 988 03 11 		-
107 A 126 988 03 11
バッファ
テール・ゲートに取り付けるワイパ・モータ 		003
110 N 913023 006001
ナット
テール・ゲートに取り付けるワイパ・モータ 		003
113 A 124 820 10 44
ワイパ・アーム 001
116 A 124 820 05 45
ワイパ・ブレード 001
119 A 000 824 48 27
ワイパ・ラバー 001
122 N 913004 008001
ナット
ブレード付きワイパ・アーム / ワイパ・シャフト

これに変更 N 910113 008003 		001
122 N 910113 008003
ヘキサゴン・ナット
ブレード付きワイパ・アーム / ワイパ・シャフト 		001
