乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 277160 以前、例外は A 263647、A 264174乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 277161 以降および A 263647、A 264174識別 No. A 362788 以前、例外はA 358048、A 358057、A 358162、A 358179、A 358293、A 358329、A 358545、A 359499、A 362611A 362758乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362789 以降およびA 358048、A 358057、A 358162、A 358179、A 358293、A 358329、A 358545、A 359499、A 362611A 362758識別 No. A 428689 以前、例外はA 403946、A 423640、A 427447、A 427483、A 427506、A 427534、A 427560、A 427808、A 427836A 427863、A 428133、A 428540、A 428583乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428690 以降およびA 403946、A 423640、A 427447、A 427483、A 427506、A 427534、A 427560、A 427808、A 427836A 427863、A 428133、A 428540、A 428583識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 559339 EXCEPT FOR
A 549181,A 550226,A 550656,A 550890,A 551154
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 559340 ALSO INSTALLED ON
A 549181,A 550226,A 550656,A 550890,A 551154
126.035 => 420 SEL JAPAN
M: 116965
GA: 722324, 722355
LG: 765706

Schema

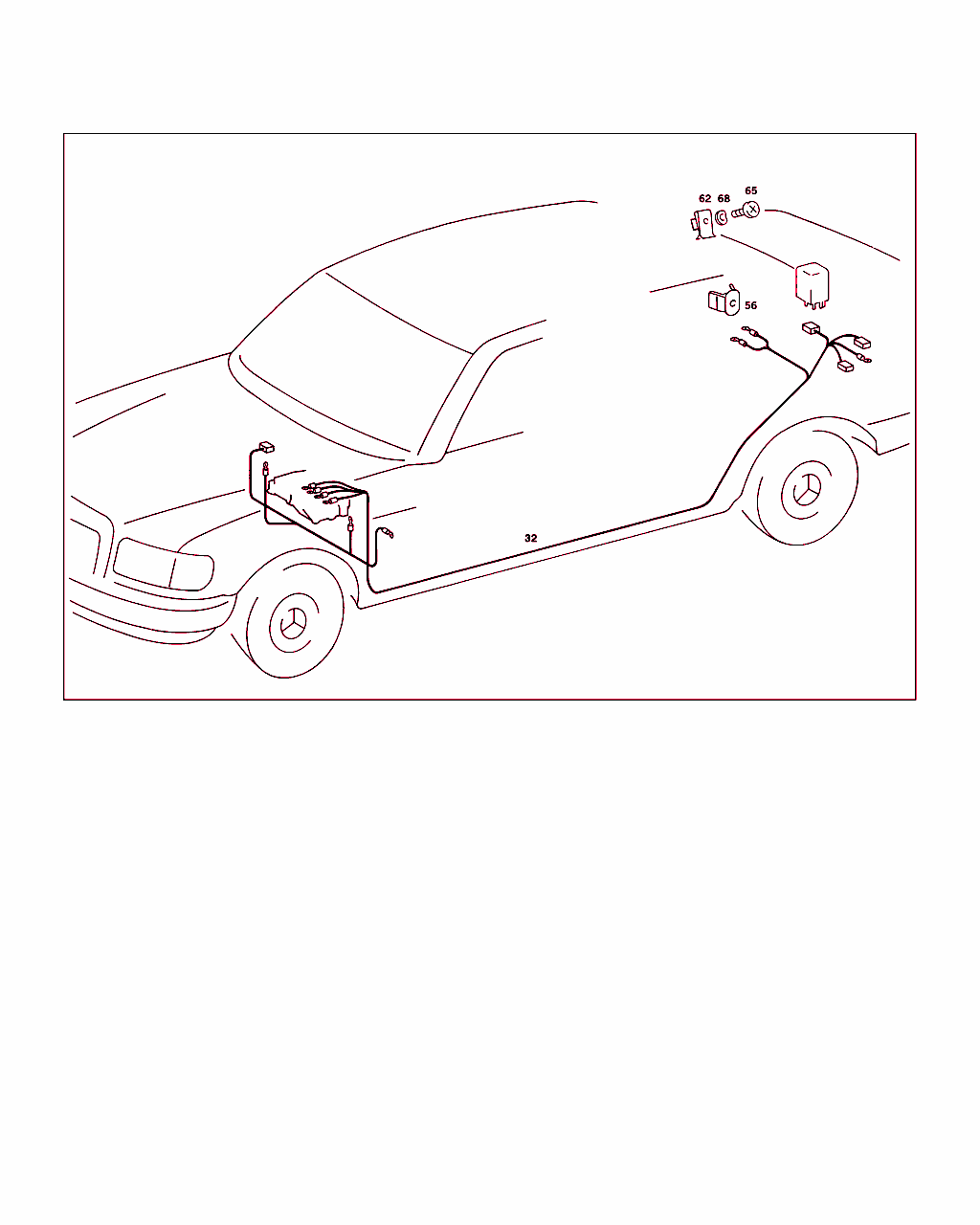

B82075000034.921103

[image]

B82075000007.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
32 A 126 540 85 13
ケーブル・ハーネス
リヤ・ウインドウからアース・コネクタまで

ﾌｯﾄﾉｰﾄ解説
[006]
ｼｬｼﾅﾝﾊﾞNo.以降: A 378438
[011]
ｼｬｼﾅﾝﾊﾞNo.以前: A 433762
 		001
56 A 123 821 00 41
ケーブル・コネクタ
リヤ・ウインドウ・デフォッガ・プラス・ケーブル / 左 C ピラー 		001
62 A 123 990 11 91
ナット・リテーナ
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前: A 433762
 		001
65 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
65 N 000000 001933
ボルト
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前: A 433762
 		002
68 N 000137 004202
スプリング・ワッシャ
リヤ・ウインドウ・デフォッガ・アース・ケーブル / ジョイントまで

ﾌｯﾄﾉｰﾄ解説
[011]
ｼｬｼﾅﾝﾊﾞNo.以前: A 433762
 		002
74 A 126 821 23 36
カバー
左、ケーブル・ハーネス / 運転席メイン・ フロア 		001
74 A 126 821 24 36
カバー
右、ケーブル・ハーネス / 運転席 フロア 		001
77 A 000 546 09 81
カバー
ハーネス・カバー / レッグ・ルーム・ サイド・メンバ 		002
80 A 123 990 00 92
リベット
ハーネス・カバー / レッグ・ルーム・ サイド・メンバ 		004
83 A 126 821 07 36
カバー
左、リヤ・コンパートメント・メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以前: A 400141
 		001
83 A 126 821 37 36
カバー
左、リヤ・コンパートメント・メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以降: A 400142
 		001
83 A 126 821 08 36
カバー
右、リヤ・コンパートメント・メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[025]
ｼｬｼﾅﾝﾊﾞNo.以前: A 400141
 		001
83 A 126 821 38 36
カバー
右、リヤ・コンパートメント・メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[026]
ｼｬｼﾅﾝﾊﾞNo.以降: A 400142
 		001
86 A 000 990 13 92
リベット

これに変更 A 000 990 34 92 		-
86 A 000 990 34 92
スプレッド・リベット
左右メイン・フロア・カバー 		008
92 A 126 821 25 36
カバー
ケーブル・ハーネス / 右リヤ・シート下 メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: A 352714
 		001
92 A 126 821 47 36
カバー
ケーブル・ハーネス / 右リヤ・シート下 メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: A 352715
 		001
92 A 126 821 26 36
カバー
ケーブル・ハーネス / 右リヤ・シート下 メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[030]
ｼｬｼﾅﾝﾊﾞNo.以前: A 352714
 		001
92 A 126 821 48 36
カバー
ケーブル・ハーネス / 右リヤ・シート下 メイン・フロア

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: A 352715
 		001
95 A 126 821 29 36
カバー
運転席フロア・トンネル 		001
98 A 126 821 27 36
カバー
左運転席フロア・トンネル 		001
98 A 126 821 28 36
カバー
右運転席フロア・トンネル 		001
101 N 914127 004301
鉄板ビス

これに変更 N 007981 004243
• +001 N 000125 004319 		-
101 N 007981 004243
鉄板ビス

これに変更 N 000000 002062 		-
101 N 000000 002062
ボルト
左右メイン・フロア・カバー

ﾌｯﾄﾉｰﾄ解説
[031]
ｼｬｼﾅﾝﾊﾞNo.以降: A 352715
 		004
110 A 002 990 98 51
ナット

これに変更 A 003 990 02 51 		-
110 A 003 990 02 51
ナット
トンネルのカバー 		004
137 A 126 820 03 11
プレート
エレクトリック・コントロール・ユニット 		001 LA
147 A 001 988 07 81
プッシュ・ボタン

これに変更 A 001 988 39 81 		- LA
147 A 001 988 39 81
プッシュ・ボタン

これに変更 A 001 988 95 81 		- LA
147 A 001 988 95 81
プッシュ・ボタン
マウンティング・プレート / ファイヤ・ウォール 		004 LA
150 N 007976 004217
鉄板ビス
コントロール・ユニット / マウンティング・プレート 		001 LA
156 A 124 821 01 97
ホース
電気ケーブル保護ホース フロント・ピラーから運転席ドアへ 		002
162 A 124 821 00 59
トリム・リング

これに変更 A 124 820 00 90 		-
162 A 124 820 00 90
トリム・リング
ホース / ドアおよびフロント・パネルまたは B ピラー 		008
165 A 126 821 05 97
ホース
電気ケーブル保護ホース センタ・ピラーからリヤ・ドアへ 		002
