乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 277160 以前、例外は A 263647、A 264174乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 277161 以降および A 263647、A 264174識別 No. A 362788 以前、例外はA 358048、A 358057、A 358162、A 358179、A 358293、A 358329、A 358545、A 359499、A 362611A 362758乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362789 以降およびA 358048、A 358057、A 358162、A 358179、A 358293、A 358329、A 358545、A 359499、A 362611A 362758識別 No. A 428689 以前、例外はA 403946、A 423640、A 427447、A 427483、A 427506、A 427534、A 427560、A 427808、A 427836A 427863、A 428133、A 428540、A 428583乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428690 以降およびA 403946、A 423640、A 427447、A 427483、A 427506、A 427534、A 427560、A 427808、A 427836A 427863、A 428133、A 428540、A 428583識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 559339 EXCEPT FOR
A 549181,A 550226,A 550656,A 550890,A 551154
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 559340 ALSO INSTALLED ON
A 549181,A 550226,A 550656,A 550890,A 551154
126.035 => 420 SEL JAPAN
M: 116965
GA: 722324, 722355
LG: 765706

Schema

B82405000036.921103

[image]

B82405000015.921103

[image]

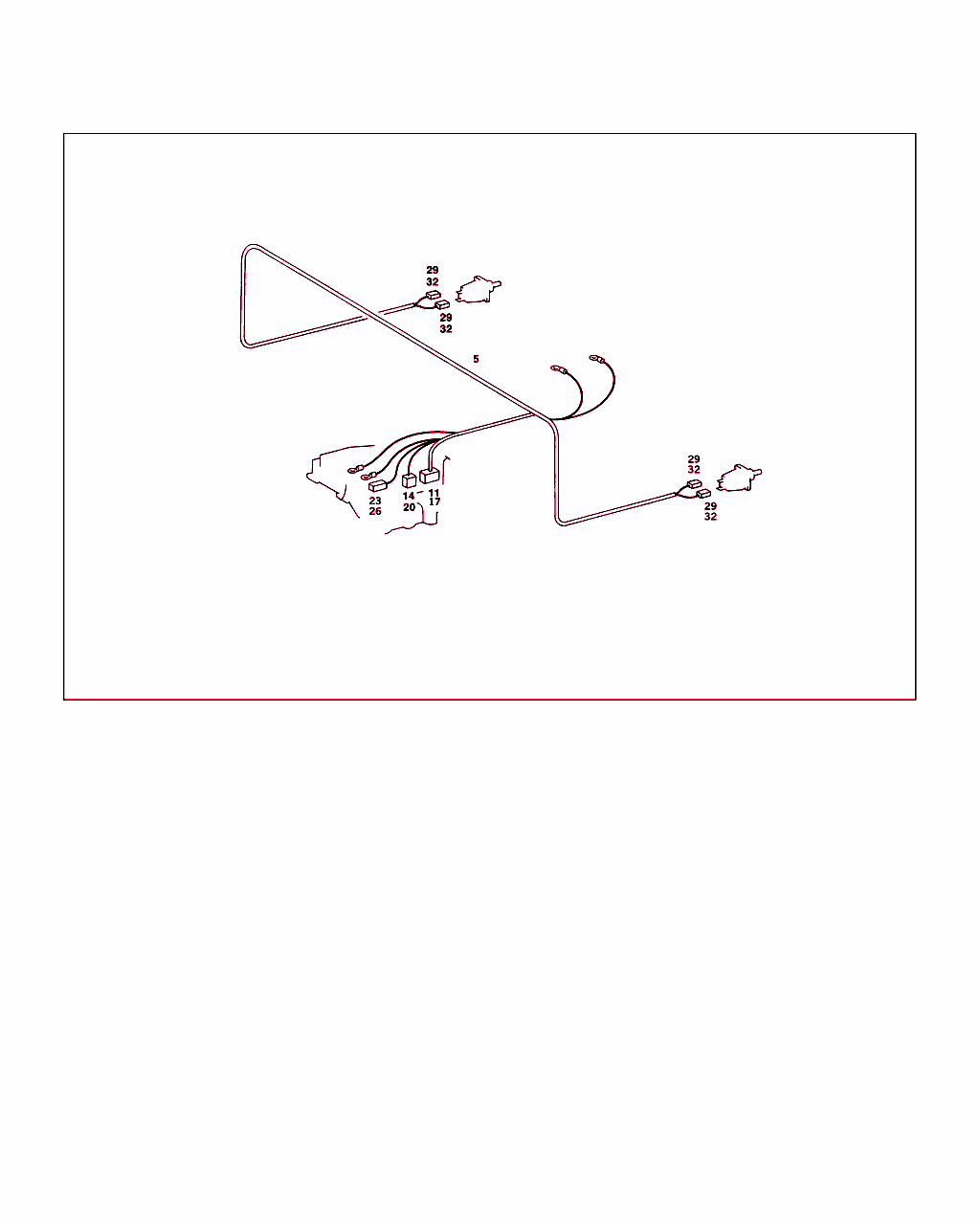

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 540 81 10
ケーブル・ハーネス
コンフォート・スイッチ、ドア・コンタクト・ スイッチからリレーおよびダイオードまで

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: A 440400
 		001 LA
5 A 126 543 00 26
ケーブル・ハーネス
コンフォート・スイッチ、ドア・コンタクト・ スイッチからリレーおよびダイオードまで

ﾌｯﾄﾉｰﾄ解説
[015]
ｼｬｼﾅﾝﾊﾞNo.以降: A 440401
 		001
11 A 126 545 01 28
ソケット・スリーブ・ハウジング
リレー、6 ピン 		001
14 A 201 545 50 28
ソケット・スリーブ・ハウジング
ダイオード

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: A 440400
 		001
17 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		NB
20 A 001 545 44 26
ラウンド・ソケット・スリーブ
TO 201 545 50 28

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以前: A 440400
 		002
23 A 201 545 26 28
ソケット・スリーブ・ハウジング
ヒューズ・ボックス 		001
26 A 002 545 30 26
ラウンド・ソケット・スリーブ
TO 201 545 26 28 		001
29 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト・スイッチ 		004
32 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		004
35 A 126 540 22 35
電気ケーブル

これに変更 A 126 540 56 35 		- LA
35 A 126 540 56 35
電気ケーブル
ヒューズ・ボックスからコネクタへ 		001
38 A 015 545 49 28
プラグ
4 ピン 		001
44 A 014 545 60 28
ソケット・スリーブ・ハウジング
ヒューズ・ボックス 		001
47 A 001 545 35 26
ソケット

これに変更 A 003 545 26 26 		-
47 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		NB

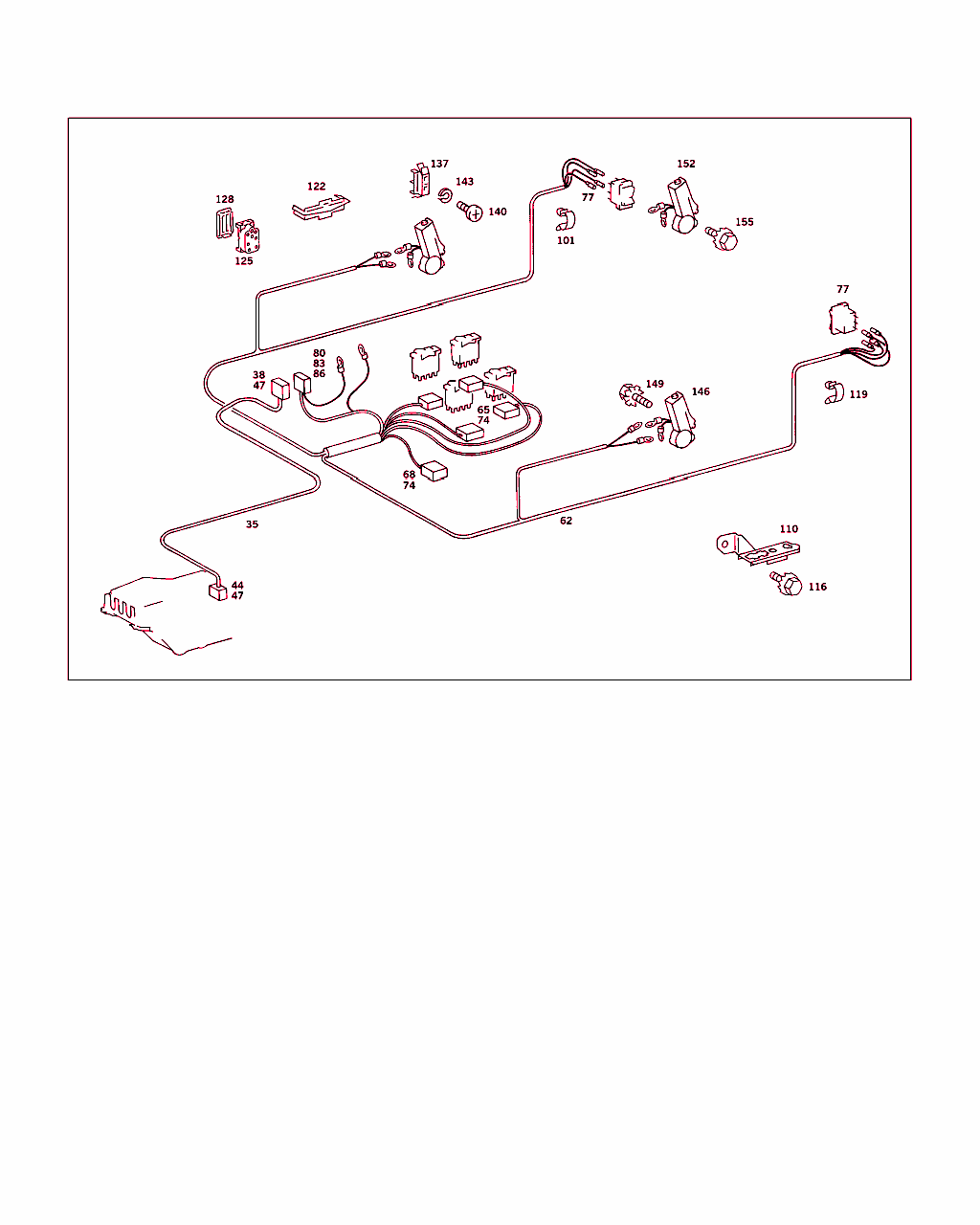

62 A 126 540 80 10
ケーブル・ハーネス
スイッチ類から 運転席およびリヤ・ドア・パワー・ウインドウ電動モータまで 		001
65 A 013 545 22 28
プラグ

これに変更 A 016 545 43 28 		-
65 A 016 545 43 28
プラグ
パワー・ウインドウ・スイッチ 		004
68 A 014 545 61 28
ソケット・スリーブ・ハウジング
セーフティ・スイッチ 		001
74 A 001 545 28 26
ソケット

これに変更 A 002 545 99 26 		-
74 A 002 545 99 26
ラウンド・ソケット・スリーブ
2.5 MM 		NB
77 A 001 545 35 26
ソケット

これに変更 A 003 545 26 26 		-
77 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		002
80 A 009 545 52 28
コネクタ・ハウジング
4 ピン 		001
83 A 009 545 21 28
カバー
TO 009 545 52 28 		001
86 A 001 545 38 26
プラグ・ピン
TO 009 545 52 28 		004
101 A 004 988 57 78
クリップ
パワー・ウインドウ・ハーネス / サイド・ メンバ 		004
101 A 003 988 45 78
クリップ
パワー・ウインドウ・ケーブル / リヤ・ドア・インナ・パーツ 		006
110 A 126 545 53 40
ホルダー
カップリング 		001
119 A 000 995 54 44
クランプ

これに変更 A 000 995 60 44 		-
119 A 000 995 60 44
クランプ
パワー・ウインドウ・モータ・ケーブル / リヤ・ドア 		004
119 A 000 995 58 44
クランプ
パワー・ウインドウ・ケーブル / リヤ・ドア・インナ・パーツ 		002
122 A 126 821 00 36
カバー
運転席およびリヤ・ドア・ インナ・パーツ 		002
125 A 000 821 26 26
クラッチ
下部 		002
128 A 000 821 06 38
カバー 002
137 A 000 540 02 69
ソケット・ターミナル
パワー・ウインドウ電気ケーブル 		002
140 N 007985 004107
ボルト
パワー・ウインドウ電気ケーブル / ケーブル・コネクタ 		004
143 N 912004 004102
スプリング・ワッシャ
パワー・ウインドウ電気ケーブル / ケーブル・コネクタ 		004
146 A 002 820 17 42
モータ

これに変更 A 004 820 14 42
• +003 N 914112 006016 		-
146 A 002 820 87 42
モータ

これに変更 A 004 820 14 42
• +003 N 914112 006016 		-
146 A 004 820 14 42
モータ
左運転席ドア
FA.BOSCH TO BROSE,COBURG (Z=8) 		001
146 A 001 820 97 42
モータ
左運転席ドア
FA.BOSCH TO REITTER&SCHEFENACKER(Z=10) 		001
146 A 002 820 18 42
モータ

これに変更 A 004 820 15 42
• +003 N 914112 006016 		-
146 A 002 820 88 42
モータ

これに変更 A 004 820 15 42
• +003 N 914112 006016 		-
146 A 004 820 15 42
モータ
右運転席ドア
FA.BOSCH TO BROSE,COBURG (Z=8) 		001
146 A 001 820 98 42
モータ
右運転席ドア
FA.BOSCH TO REITTER&SCHEFENACKER(Z=10) 		001
149 N 914112 006017
ボルト
電動モータ / パワー・ウインドウ・ユニット 		006
152 A 001 820 49 42
モータ
左リヤ・ドア 		001
152 A 001 820 48 42
モータ
右リヤ・ドア 		001
155 N 914114 006008
ボルト
モータ/ベース･プレート
6X16 MM 		006
155 N 914114 006000
ボルト
モータ/ベース･プレート
6X10 MM 		002
