一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 277160 以前、例外は A 263647、A 264174乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 277161 以降および A 263647、A 264174識別 No. A 362788 以前、例外はA 358048、A 358057、A 358162、A 358179、A 358293、A 358329、A 358545、A 359499、A 362611A 362758乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362789 以降およびA 358048、A 358057、A 358162、A 358179、A 358293、A 358329、A 358545、A 359499、A 362611A 362758識別 No. A 428689 以前、例外はA 403946、A 423640、A 427447、A 427483、A 427506、A 427534、A 427560、A 427808、A 427836A 427863、A 428133、A 428540、A 428583乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428690 以降およびA 403946、A 423640、A 427447、A 427483、A 427506、A 427534、A 427560、A 427808、A 427836A 427863、A 428133、A 428540、A 428583識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 559339 EXCEPT FOR
A 549181,A 550226,A 550656,A 550890,A 551154
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 559340 ALSO INSTALLED ON
A 549181,A 550226,A 550656,A 550890,A 551154
126.035 => 420 SEL JAPAN
M: 116965
GA: 722324, 722355
LG: 765706

Schema

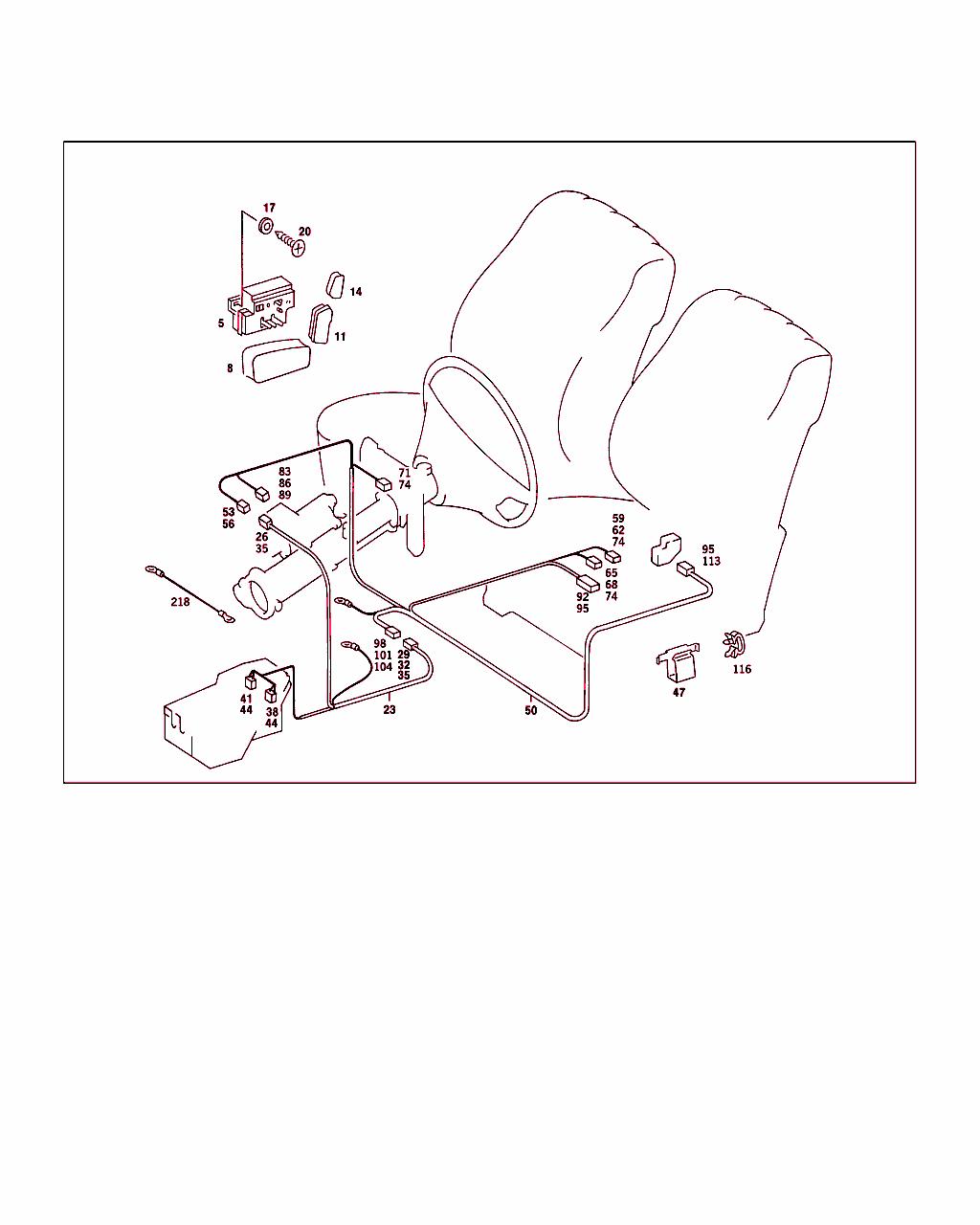

B82465000038.921021

[image]

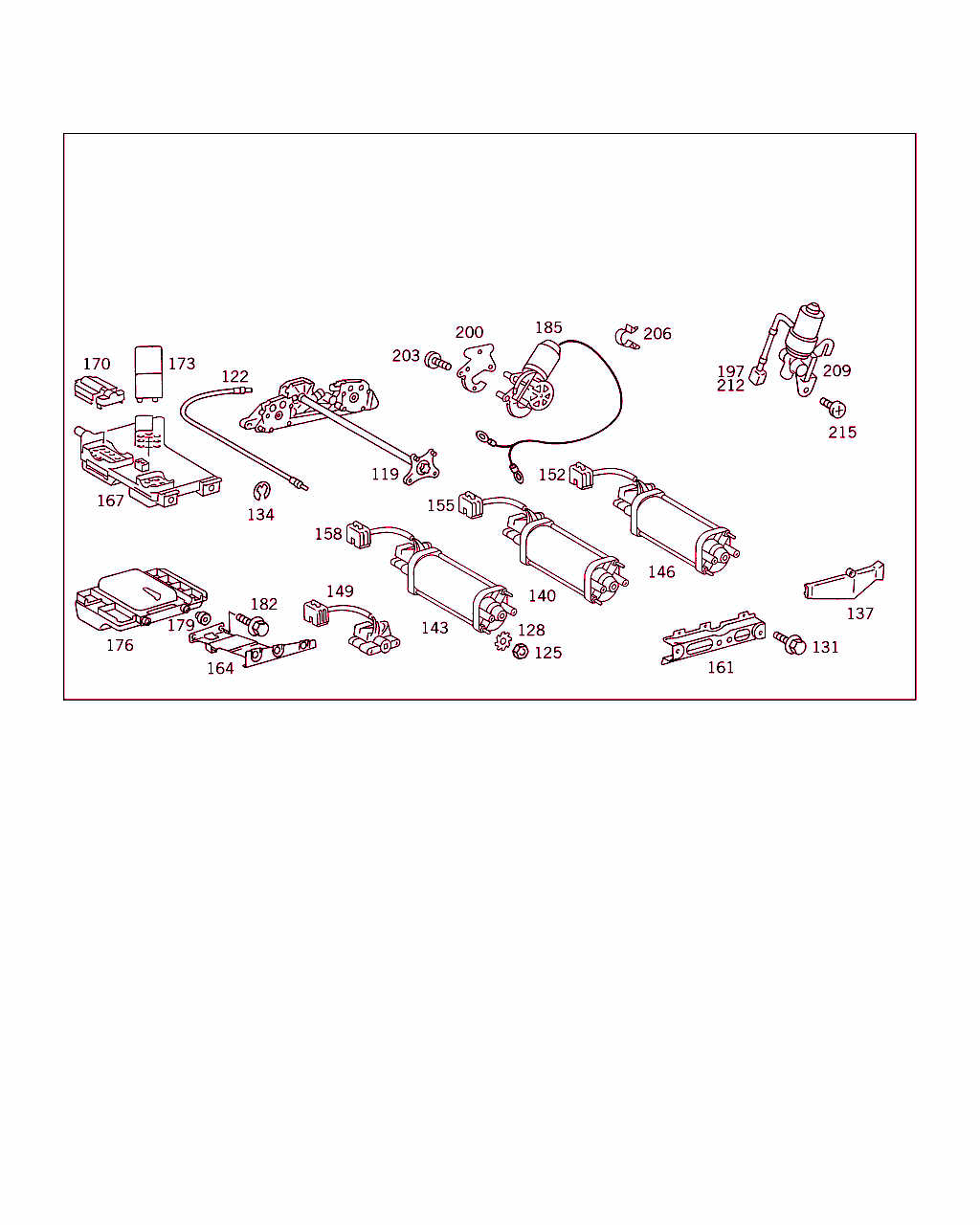

B82465000039.950623

[image]

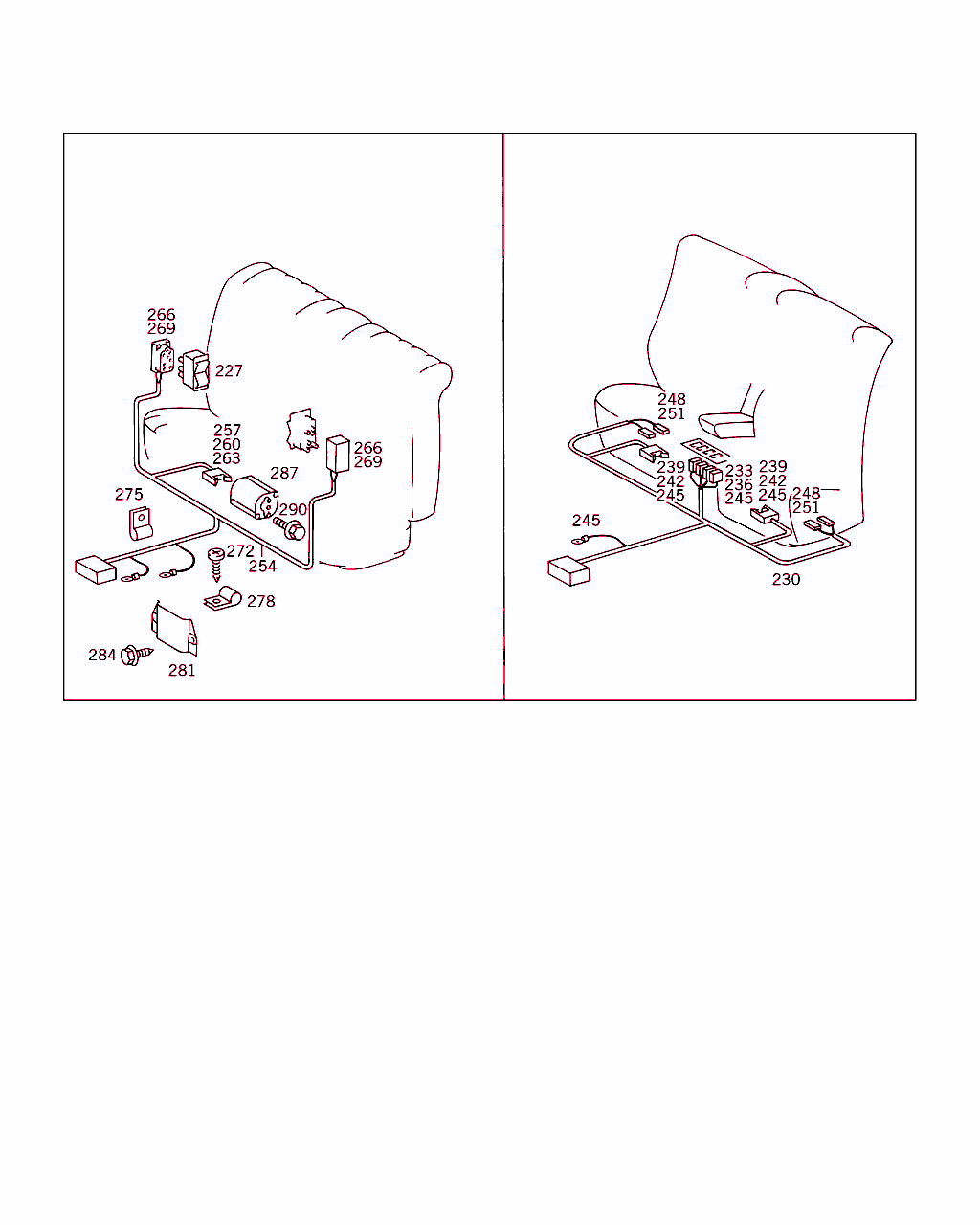

B82465000040.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 003 820 14 10
スイッチ
パワー・シート、左 		001
5 A 003 820 13 10
スイッチ
電動シート調節装置、右 		001
5 A 003 820 27 10
スイッチ
パワー・シート、 プログラミング付き、左 		001
5 A 003 820 28 10
スイッチ
パワー・シート、 プログラミング付き、右 		001
8 A 126 821 09 58
ボタン
左シート高さ調整機構 		001
8 A 126 821 10 58
ボタン
右シート高さ調整機構 		001
11 A 000 821 07 58
ボタン
バックレスト調整、左 		001
11 A 000 821 08 58
ボタン
バックレスト調整、右 		001
14 A 000 821 09 58
ボタン
左ヘッドレスト調整 		001
14 A 000 821 10 58
ボタン
右ヘッドレスト調整 		001
17 A 000 821 04 34
スプリング・ワッシャ
カバーに取り付けるスイッチ 		002
20 N 914127 004213
鉄板ビス
左右スイッチ/ ドア・インナ・プレート 		004
23 A 126 540 36 35
電気ケーブル

これに変更 A 126 540 57 35 		- LA
23 A 126 540 57 35
電気ケーブル
パワー・シート電源 		001
23 A 126 540 57 35
電気ケーブル
メモリ付きパワー・シート電源、 ステアリング・コラム・チューブ調整付き、またはなし 		001
23 A 126 540 35 35
電気ケーブル
パワー・シート電源、 調節可能ステアリング・コラムの場合のみ 		001 LA
26 A 011 545 71 28
ソケット・スリーブ・ハウジング
調整可能ステアリング・コラム 		001
29 A 006 545 80 28
ソケット・スリーブ・ハウジング
パワー・シート電源 		001
32 A 009 545 30 28
カバー
TO 006 545 80 28 		001
35 A 001 545 35 26
ソケット

これに変更 A 003 545 26 26 		-
35 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		NB
38 A 201 545 30 28
ソケット・スリーブ・ハウジング
ヒューズ・ボックス
"L" 		001
41 A 201 545 31 28
ソケット・スリーブ・ハウジング
ヒューズ・ボックス
"I" 		001
44 A 002 545 30 26
ラウンド・ソケット・スリーブ
4 MM 		NB
47 A 005 988 90 78
クリップ
ホルダ/電気ケーブル 		001
50 A 126 540 00 35
電気ケーブル
パワー・シート、左 クロス・メンバ 		001
50 A 126 540 04 35
電気ケーブル
パワー・シート、 プログラミング付き、左シート 		001
50 A 126 540 19 35
電気ケーブル
パワー・シートおよびステアリング・コラム・チューブ調整、 プログラミング付き、左シート 		001 LA
50 A 126 540 01 35
電気ケーブル
パワー・シート、右 クロス・メンバ 		001
50 A 126 540 05 35
電気ケーブル
パワー・シート、 プログラミング付き、右シート 		001
53 A 012 545 83 28
ソケット・スリーブ・ハウジング
スイッチおよびポテンショメータ、 ステアリング・コラム・チューブ調整用 		002
56 A 003 545 06 26
ラウンド・ソケット・スリーブ
TO 012 545 83 28 		006
59 A 015 545 49 28
プラグ
ヘッドレスト・コントロール・コネクタ、 4 ピン 		002
59 A 015 545 49 28
プラグ
電子制御の 電源供給 		002
62 A 009 545 21 28
カバー
TO 015 545 49 28 		002
65 A 006 545 81 28
ソケット・スリーブ・ハウジング
パワー・シート・モータ、8 ピン 		002
68 A 009 545 36 28
カバー
TO 006 545 81 28 		002
71 A 011 545 71 28
ソケット・スリーブ・ハウジング
ステアリング・コラム・チューブ調整モータ 		001
74 A 003 545 26 26
ラウンド・ソケット・スリーブ
4 MM 		NB
83 A 126 545 31 28
ソケット・スリーブ・ハウジング
ステアリング・コラム・チューブ調整・コントロール・ユニット 		001
83 A 012 545 46 28
プラグ・アダプタ
パワー・シート電源プラグ・ アダプタ 		001
86 A 014 545 13 28
ソケット・スリーブ・ハウジング

これに変更 A 019 545 29 28
• +001 A 019 545 31 28 		-
86 A 019 545 29 28
プラグ
コントロール・ユニット、14 ピン 		002
89 A 019 545 31 28
カバー
TO 019 545 29 28 		002
92 A 013 545 15 28
ソケット・スリーブ・ハウジング
コントロール・ユニット、16 ピン 		001
95 A 002 545 99 26
ラウンド・ソケット・スリーブ
2.5 MM 		NB
98 A 006 545 78 28
コネクタ・ハウジング
パワー・シート電源 		001
101 A 009 545 30 28
カバー
TO 006 545 78 28 		001
104 A 001 545 38 26
プラグ・ピン
TO 006 545 78 28 		NB
104 A 010 545 52 28
ソケット・スリーブ
TO 012 545 46 28 		NB
113 A 126 545 38 28
ソケット・スリーブ・ハウジング
フロント・シート前後調整およびシート高さ調整 スイッチ 		002
113 A 126 545 40 28
ソケット・スリーブ・ハウジング
リヤ・バックレスト・リクライニングおよびシート高さ調整 スイッチ 		002
113 A 126 545 28 28
ソケット・スリーブ・ハウジング
ヘッドレスト・スイッチ 		002
113 A 126 545 27 28
ソケット・スリーブ・ハウジング
アキュムレータ用スイッチ、3 ピン 		002
116 A 000 995 56 44
クランプ

これに変更 A 000 995 52 44 		-
116 A 000 995 52 44
クランプ
左右運転席ドア・ケーブル・ハーネス 		NB
119 A 126 820 00 07
トランスミッション
シート高さ調整機構

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: A 502268
 		002
119 A 126 820 06 07
トランスミッション
シート高さ調整機構

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: A 502269
 		002
119 A 126 820 04 07
トランスミッション
プログラミング付き シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: A 502268
 		002
119 A 126 820 07 07
トランスミッション
プログラミング付き シート高さ調整

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: A 502269
 		002
122 A 126 910 00 98
シャフト
シート高さ調整機構 		006
122 A 126 910 05 98
シャフト
プログラミング付き シート高さ調整 		004
122 A 126 910 06 98
シャフト
プログラミング付き シート高さ調整 		002
125 N 000439 004201
ナット
モータ/ブラケット 		012
125 N 000934 008010
ナット

これに変更 N 304032 008006 		-
125 N 304032 008006
ナット
ギヤ/高さ調整 		004
125 N 000934 006007
ナット
ギヤ/高さ調整 		004
128 N 006798 004101
歯付きロック・ワッシャ
モータ/ブラケット 		012
128 N 006798 006103
歯付きロック・ワッシャ
ギヤ/高さ調整 		004
128 N 006798 008101
歯付きロック・ワッシャ
ギヤ/高さ調整 		004
131 A 005 990 17 01
ボルト
モータ/ブラケット
14 MM

♦ 以下から選択できます A 124 990 23 01 		006
131 N 914114 008001
ボルト
ギヤ/高さ調整 		004
131 A 124 990 23 01
ボルト
モータ/ブラケット
14 MM

♦ 以下から選択できます A 005 990 17 01 		006
131 A 000 984 22 33
ボルト
ギヤ/高さ調整 		004
131 A 005 990 19 01
ボルト
モータ/ブラケット
46 MM

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: A 502268
 		006
131 A 124 990 24 01
ボルト
モータ/ブラケット
46 MM

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: A 502269
 		006
131 N 914114 005000
ボルト

これに変更 N 914112 005003 		-
131 N 914112 005003
ボルト
モータ/高さ調整 		004
134 N 006799 009002
ロック・プレート
フレキシブル・シャフト/エンジン 		004
137 A 126 821 21 14
ホルダー

これに変更 A 126 820 90 14 		-
137 A 126 820 90 14
ホルダー
運転席パワー・シート・ケーブル・ハーネス 		002
140 A 002 820 50 42
モータ
フロント高さ調整 		002
140 A 002 820 22 42
モータ
プログラミング付き フロント・シート高さ調整 		002
140 A 003 820 22 42
モータ
プログラミング付きフロント・シート高さ調整 および電動ステアリング・コラム 		001
143 A 002 820 51 42
モータ
リヤ高さ調整 		002
143 A 002 820 23 42
モータ
プログラミング付き フロント・シート高さ調整 		002
143 A 003 820 25 42
モータ
リヤ・シート高さ調整、プログラミング および電動ステアリング・コラム付き 		001
146 A 002 820 52 42
モータ

これに変更 A 002 820 77 42 		-
146 A 002 820 77 42
モータ
前後調整

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: A 502268
 		002
146 A 003 820 55 42
モータ
前後調整

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: A 502269
 		002
146 A 002 820 21 42
モータ
プログラミング付き前後調整

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: A 502268
 		002
146 A 003 820 51 42
モータ
プログラミング付き前後調整

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: A 502269
 		002
146 A 003 820 24 42
モータ
プログラミング付き前後調整 および電動ステアリング・コラム

ﾌｯﾄﾉｰﾄ解説
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: A 502268
 		001
146 A 003 820 53 42
モータ
プログラミング付き前後調整 および電動ステアリング・コラム

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以降: A 502269
 		001
149 A 000 821 56 60
抵抗
ポテンショメータ 		006
152 A 126 545 31 28
ソケット・スリーブ・ハウジング
プログラミング付き前後調整 		002
152 A 124 545 01 28
ソケット・スリーブ・ハウジング
プログラミング付き前後調整 および電動ステアリング・コラム 		001
155 A 126 545 34 28
ソケット・スリーブ・ハウジング
プログラミング付き フロント・シート高さ調整 		002
155 A 124 545 03 28
ソケット・スリーブ・ハウジング
プログラミング付きフロント・シート高さ調整 および電動ステアリング・コラム 		001
158 A 126 545 30 28
ソケット・スリーブ・ハウジング
プログラミング付き フロント・シート高さ調整 		002
158 A 124 545 02 28
ソケット・スリーブ・ハウジング
リヤ・シート高さ調整、プログラミング および電動ステアリング・コラム付き 		001
161 A 126 910 22 14
ホルダー
モータ/高さ調整 		002
164 A 126 919 12 14
ホルダー
モータ/高さ調整 		002
167 A 126 545 19 43
コンタクト・レール
コンタクト・プレート 		002
170 A 013 545 17 28
カバー
コンタクト・プレート 		002
173 A 000 821 36 47
リレー

これに変更 A 000 821 44 47 		-
173 A 000 821 44 47
リレー
ヘッドレスト・ドライブ 		002
176 A 126 820 05 26
コントロール・ユニット
シート高さ調整、プログラミング 電動ステアリング・コラムなし 		001
176 A 126 820 04 26
コントロール・ユニット

これに変更 A 124 820 09 26 		-
176 A 124 820 09 26
コントロール・ユニット
シート高さ調整、プログラミング および電動ステアリング・コラム付き 		001
179 A 007 997 79 81
グロメット
コントロール・ユニット / シート高さ調整 		002
179 A 007 997 79 81
グロメット
コンタクト・プレート 		002
182 A 005 990 19 01
ボルト
コントロール・ユニット / シート高さ調整 		012
185 A 126 820 39 42
モータ
バックレスト調整 		002
185 A 126 820 38 42
モータ
プログラミング付きバックレスト調整 		002
197 A 126 545 26 28
ソケット・スリーブ・ハウジング
バックレスト調整 		002
200 A 126 910 24 14
ホルダー
電動モータ/バックレスト・フレーム 		002
203 N 914146 006700
ボルト
モータ/ブラケット 		006
206 A 000 995 60 44
クランプ
電気ケーブル / バックレスト・フレーム 		006
209 A 002 820 29 42
モータ
ヘッドレスト調整 		002
209 A 002 820 32 42
モータ
調整可能ヘッドレスト、 フロント・シート高さ調整 		002
212 A 126 545 33 28
ソケット・スリーブ・ハウジング
ヘッドレスト調整電動モータ、 5 ピン 		002
215 N 914116 005404
ボルト
電動モータ/バックレスト・フレーム 		010
218 A 126 820 97 15
電気ケーブル
運転席パワー・シート用 ヒューズ・ボックス 		001
227 A 126 820 46 10
スイッチ
リヤ・シングル・パワーシート、 間 		001
227 A 126 820 45 10
スイッチ
リヤ・シングル・パワーシート、 右 		001
227 A 126 820 48 10
スイッチ
リヤ・シングル・パワーシート、 間 		001
227 A 126 820 47 10
スイッチ
リヤ・シングル・パワーシート、 右 		001
227 A 000 820 87 10
スイッチ
リヤ・パワー・シート、左 		001
227 A 000 820 86 10
スイッチ
リヤ・パワー・シート、右 		001
230 A 126 540 08 35
電気ケーブル
リヤ・パワー・シート、 シングル・シート用 		001
233 A 000 821 26 26
クラッチ
スイッチ 		004
236 A 000 821 07 38
カバー
TO 000 821 26 26 		004
239 A 008 545 08 28
ソケット・スリーブ・ハウジング
シート調整モータ 		002
242 A 008 545 11 28
カバー
TO 008 545 08 28 		002
245 A 001 545 44 26
ラウンド・ソケット・スリーブ
4 MM 		024
248 A 000 546 83 40
ケーブル・シュー
リフティング・モータ 		004
251 A 000 546 04 45
絶縁スリーブ
TO 000 546 83 40 		004
254 A 126 540 09 35
電気ケーブル
リヤ・パワー・シート 		001
257 A 008 545 08 28
ソケット・スリーブ・ハウジング
シート調整モータ 		001
260 A 008 545 11 28
カバー
TO 008 545 08 28 		001
263 A 001 545 44 26
ラウンド・ソケット・スリーブ
4 MM 		NB
266 A 000 821 26 26
クラッチ
リヤ・ドア・スイッチ、7 ピン 		002
269 A 000 821 06 38
カバー
TO 000 821 26 26 		002
272 N 007981 004318
鉄板ビス
電気ケーブル/メイン・フロア 		003
275 A 001 995 11 01
クランプ 003
278 A 001 995 10 01
クランプ
電気ケーブル/メイン・フロア 		003
281 A 000 546 09 81
カバー
リヤ・リヤ・フロア、スライド・レールと シート・フレームの間 		002
284 N 914031 004300
ワッシャ付きボルト

これに変更 N 000000 000548 		-
284 N 000000 000548
ボルト
カバー / リヤ・フロア 		004
287 A 001 820 99 42
モータ
リヤ・パワー・シート

ﾌｯﾄﾉｰﾄ解説
[008]
同時注文:1X 008 545 09 28、1X 008 545 11 28、2X 008 545 18 28
ハウジング上部のスイッチ
 		001
290 N 914114 006010
ボルト
モータ/ブラケット 		004
