一覧

スポーツカー、クーペ 12/52 (シャシナンバ 000934 以降): 22/62シャシナンバ 000894 以降)
107.024 => 450 SLC
M: 117982, 117985
GA: 722004, 722201
LG: 765701

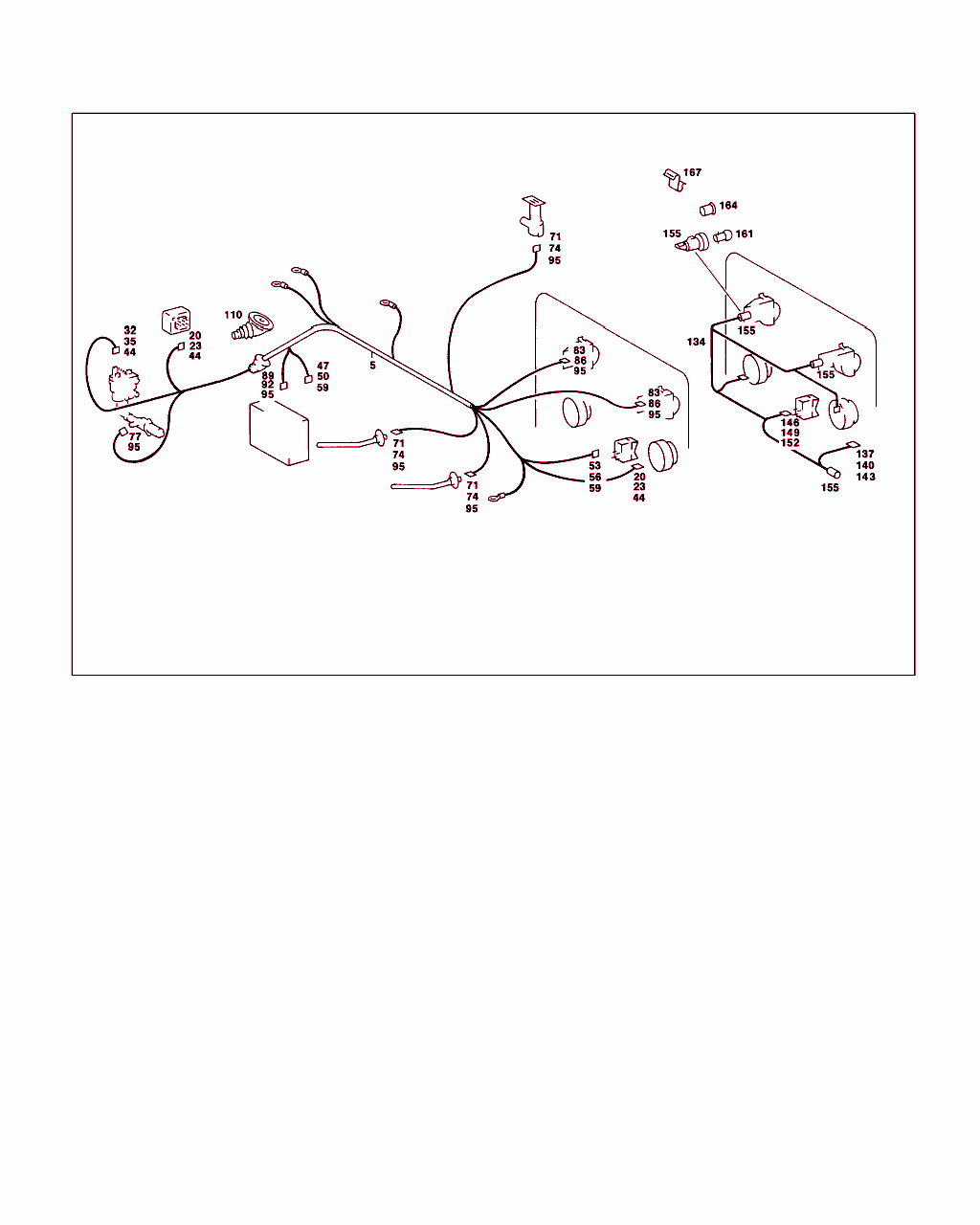

Schema

B54480000023.920625

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
137 A 010 545 10 28
ロワハウジング
ブロワ・スイッチ 		001 L
140 A 010 545 09 28
クラッチ
TO 010 545 10 28 		001 L
143 A 002 545 99 26
コンタクト・ソケット
TO 010 545 10 28 		002 L
146 A 009 545 83 28
ソケット・スリーブ・ハウジング
ヒータ・コントロール照明 		001 L
149 A 009 545 82 28
カバー
TO 009 545 83 28 		001 L
152 A 004 545 66 28
ソケット・スリーブ
TO 009 545 83 28 		002 L
155 A 107 820 00 15
電気ケーブル

これに変更 A 000 825 00 82 		-
155 A 107 820 06 15
電気ケーブル

これに変更 A 000 825 00 82 		-
155 A 000 825 00 82
ソケット
ヒータ・コントロール照明 		NB L
161 N 072601 012230
電球 NB
161 A 001 544 01 94
電球

これに変更 A 000 825 00 94 		-
161 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
161 N 000000 001061
電球 NB
----- A 107 988 20 78
クリップ

これに変更 A 107 988 31 78 		-
----- A 107 988 31 78
クリップ

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 002597
043 008422
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113、次にも取り付けられている 004115、004130
023 011970、次にも取り付けられている 011972、011974、011975、011978
024 019071 その他取付け
  019073-  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
164 A 107 825 01 84
レンズ

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 002597
043 008422
[080]
ｼｬｼﾅﾝﾊﾞNo.以前:
022 004113、次にも取り付けられている 004115、004130
023 011970、次にも取り付けられている 011972、011974、011975、011978
024 019071 その他取付け
  019073-  019075,  019080,  019082,  019083,  019086,  019087,  019095,  019112,  019159.
042 003212
043 013155
044 042315 その他取付け
  042317,  042322,  042328,  042361,  042371,  042372,  042453.
 		001
167 A 000 988 88 78
クリップ

これに変更 A 003 988 79 78 		-
167 A 003 988 79 78
クリップ

これに変更 A 005 988 81 78 		-
167 A 005 988 81 78
クリップ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
023 003436
043 008866
 		002
