SPORTS CAR,COUPE
107.024 => 450 SLC USA
M: 117982, 117985
GA: 722004
LG: 765701

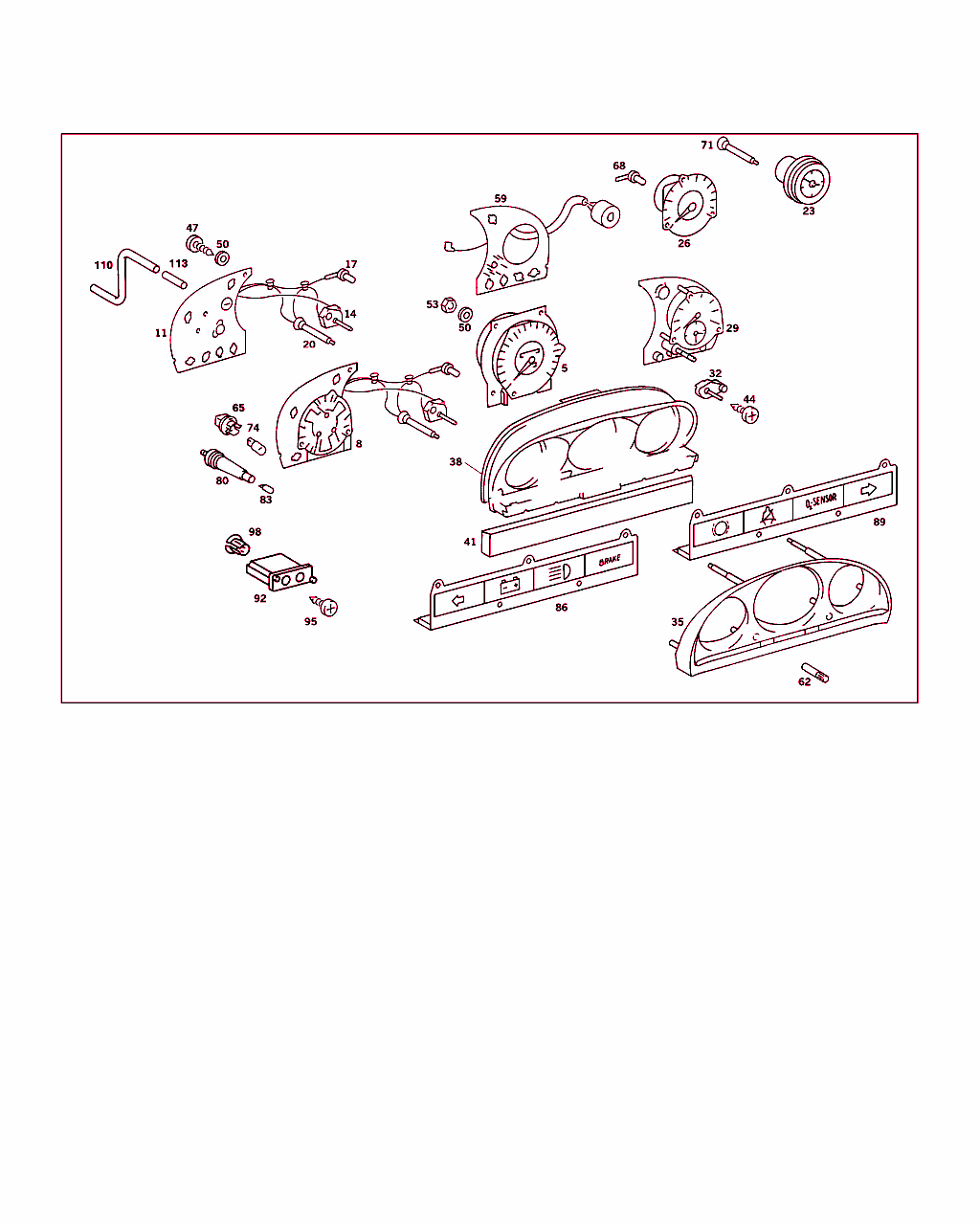

Schema

B54585000102.930129

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 008 542 74 06
スピードメータ
160 MPH;250 KM

ﾌｯﾄﾉｰﾄ解説
[103]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 019097 CANADA EXCEPT FOR
  018774,  018809,  018981,  018995,  018996,  019003,  019033,  019035,  019058,  019059,  019063,  019064,  019067,  019071,
  019077,  019081,  019084.
044 042309 CANADA EXCEPT FOR
  040438,  041745,  041830,  041945,  041947,  041989,  041991,  041993,  042068,  042070,  042093,  042096,  042127,  042136,
  042143,  042146,  042158,  042164,  042170,  042175,  042180,  042181,  042183,  042187,  042189,  042192,  042197,  042204,
  042217,  042223,  042225,  042228,  042230,  042242-  042244,  042246,  042248,  042251,  042259,  042267-  042269,  042281,
  042286,  042287,  042293-  042295,  042297,  042303,  042308.
[124]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 028330 FEDERAL,EXCEPT FOR
  028114,  028229,  028262,  028279,  028323.
024 028374 CALIFORNIA,EXZEPT FOR 028352
044 058371 FEDERAL,EXCEPT FOR
  057628,  057975,  058260,  058280,  058284,  058289,  058296,  058297,  058305,  058324-  058326,  058328,  058329,  058332,
  058333,  058335-  058337,  058339-  058345,  058350-  058352,  058360,  058362,  058365,  058368.
044 058396 CALIFORNIA,EXCEPT FOR
  058211,  058331,  058348,  058353,  058355-  058357,  058361,  058363,  058367,  058371,  058376,  058379,  058389,  058391.
 		001
5 A 009 542 22 06
スピードメータ
85 MPH;140 KM

ﾌｯﾄﾉｰﾄ解説
[115]
NOT FOR CANADA
[127]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 028331 FEDERAL,ALSO INSTALLED ON
  028114,  028229,  028262,  028279,  028323.
024 028375 CALIFORNIA,ALSO INSTALLED ON 028352
044 058372 FEDERAL,ALSO INSTALLED ON
  057628,  057975,  058260,  058280,  058284,  058289,  058296,  058297,  058305,  058324-  058326,  058328,  058329,  058332,
  058333,  058335-  058337,  058339-  058345,  058350-  058352,  058360,  058362,  058365,  058368.
044 058397 CALIFORNIA ALSO INSTALLED ON
  058211,  058331,  058348,  058353,  058355-  058357,  058361,  058363,  058367,  058371,  058376,  058379,  058389,  058391.
 		001
5 A 008 542 88 06
スピード・メータ
240 KM

ﾌｯﾄﾉｰﾄ解説
[108]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 019098 CANADA ALSO INSTALLED ON
  018774,  018809,  018981,  018995,  018996,  019003,  019033,  019035,  019058,  019059,  019063,  019064,  019067,  019071,
  019077,  019081,  019084.
044 042310 CANADA ALSO INSTALLED ON
  040438,  041745,  041830,  041945,  041947,  041989,  041991,  041993,  042068,  042070,  042093,  042096,  042127,  042136,
  042143,  042146,  042158,  042164,  042170,  042175,  042180,  042181,  042183,  042187,  042189,  042192,  042197,  042204,
  042217,  042223,  042225,  042228,  042230,  042242-  042244,  042246,  042248,  042251,  042259,  042267-  042269,  042281,
  042286,  042287,  042293-  042295,  042297,  042303,  042308.
[116]
FOR CANADA ONLY
[130]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 028330 FEDERAL,EXCEPT FOR
  028114,  028229,  028262,  028279,  028323.
044 058371 FEDERAL,EXCEPT FOR
  057628,  057975,  058260,  058280,  058284,  058289,  058296,  058297,  058305,  058324-  058326,  058328,  058329,  058332,
  058333,  058335-  058337,  058339-  058345,  058350-  058352,  058360,  058362,  058365,  058368.
 		001
5 A 009 542 23 06
スピード・メータ
240 KM

ﾌｯﾄﾉｰﾄ解説
[116]
FOR CANADA ONLY
[132]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 028331 FEDERAL,ALSO INSTALLED ON
  028114,  028229,  028262,  028279,  028323.
044 058372 FEDERAL,ALSO INSTALLED ON
  057628,  057975,  058260,  058280,  058284,  058289,  058296,  058297,  058305,  058324-  058326,  058328,  058329,  058332,
  058333,  058335-  058337,  058339-  058345,  058350-  058352,  058360,  058362,  058365,  058368.
 		001
8 A 002 540 52 47
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
8 A 003 540 07 47
クラスタ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
11 A 000 542 17 78
バルブ・ボディ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
----- A 000 542 19 78
バルブ・ボディ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
[067]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 011199 FEDERAL,EXCEPT FOR
  011079,  011129,  011139,  011155,  011162.
024 011190 CALIFORNIA EXCEPT FOR
  009743,  011144,  011150.
044 028299 FEDERAL,EXCEPT FOR
  028113,  028128,  028155,  028183,  028191,  028204,  028224,  028232,  028239,  028249,  028255,  028274,  028286.
044 028292 CALIFORNIA,EXCEPT FOR
  026370,  028010,  028094,  028211,  028236,  028261,  028273.
[402]
NO LONGER AVAILABLE
 		001
14 A 000 542 41 25
コントロール・スイッチ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
17 A 000 545 19 19
ランプ・ソケット

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
20 A 000 545 20 19
ランプ・ソケット

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
23 A 107 542 00 11
時計

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
26 A 001 542 00 16
タコメータ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
29 A 001 542 57 16
タコメータ
時計装備

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
32 A 000 542 19 25
ポテンショメータ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
35 A 000 542 20 56
ハウジング

これに変更 A 107 542 00 56
• +001 A 107 540 10 43
• +001 A 107 540 11 43
• +001 A 107 542 00 87
• +001 A 001 997 52 86

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		-
35 A 000 542 19 56
ハウジング

これに変更 A 107 542 00 56
• +001 A 107 540 10 43
• +001 A 107 540 11 43
• +001 A 107 542 00 87
• +001 A 001 997 52 86

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		-
35 A 000 542 05 88
カバー・ガラス

これに変更 A 107 542 00 56
• +001 A 107 540 10 43
• +001 A 107 540 11 43
• +001 A 107 542 00 87
• +001 A 001 997 52 86

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		-
35 A 107 542 00 56
ハウジング

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
38 A 114 542 02 80
ラバー・リング 001
41 A 107 542 00 87
フレーム

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
44 N 007981 003247
鉄板ビス
コントロール・スイッチ / ハウジング 		001
47 N 007981 003243
鉄板ビス
スピード・メータ、インストルメント・クラスタおよびタコメータ 		011
50 N 000125 004311
ウインドウ

これに変更 N 000125 004319 		-
50 N 000125 004319
ウインドウ
スピード・メータ、インストルメント・クラスタおよびタコメータ 		013
53 N 000934 004004
ナット
スピード・メータ、インストルメント・クラスタおよびタコメータ 		002
59 A 000 542 16 78
バルブ・ボディ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前:
024 003812
044 014753 EXCEPT FOR
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
62 A 000 542 25 89
ボタン
時計

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
62 A 000 542 26 89
ボタン
トリップ・メータ・カウンタ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
62 A 000 542 27 89
ボタン
ポテンショメータ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
65 A 000 545 40 19
ソケット 006
68 A 000 545 19 19
ランプ・ソケット
タコメータ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
71 A 000 545 20 19
ランプ・ソケット
時計

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
74 A 000 544 67 94
電球

これに変更 N 072601 012240 		-
74 N 072601 012240
電球
12V/3W 		007
80 A 000 545 16 19
ランプ・ソケット
ロング 		002
83 N 072601 012230
電球
W5/1,2-12V 1,2W 		002
86 A 116 540 14 43
プレート
左

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
89 A 116 540 13 43
ストリップ
右

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降:
024 003813
044 014754 ALSO INSTALLED ON
  014731,  014740,  014747,  014748,  014751,  014752.
 		001
