一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 92 年識別 No. A 085686 以前、例外は A 078132、A 080957他に取り付けられている場所は A 085711、A 086186乗用車セダン、ロング・ホイールベース、モデル・イヤー 93 年識別 No. A 085687 以降、他に取り付けられている場所は A 078132、A 080957例外は A 085711、A 086186識別 No. A 139487 以前乗用車セダン、ロング・ホイールベース、モデル・イヤー 94 年識別 No. A 139488 以降識別 No. A 189998 以前、例外は A 179177、A 189161、A 189301、A 189363A 189367、A 189489、A 189677、A 189778、A 189990乗用車セダン、ロング・ホイールベース、モデル・イヤー 95 年識別 No. A 189999 以降、他に取り付けられている場所は A 179177、A 189161、A 189301、A 189363A 189367、A 189489、A 189677、A 189778、A 189990識別 No.A 290166 以前、例外は A 218428 〜 A 290165 コード 806 装備乗用車セダン、ロング・ホイールベース、モデル・イヤー 96 年識別 No. A 290167 以降、他に取り付けられている場所は A 218428 〜 A 290165 コード 806 装備識別 No.A 328810 以前、例外はコード 807 装備車乗用車セダン、モデル・イヤー 97 年識別 No. A 328811 以降、例外はコード 806 装備車
140.051 => 500 SEL JAPAN; S 500 JAPAN
M: 119970, 119980
GA: 722370, 722620

Schema

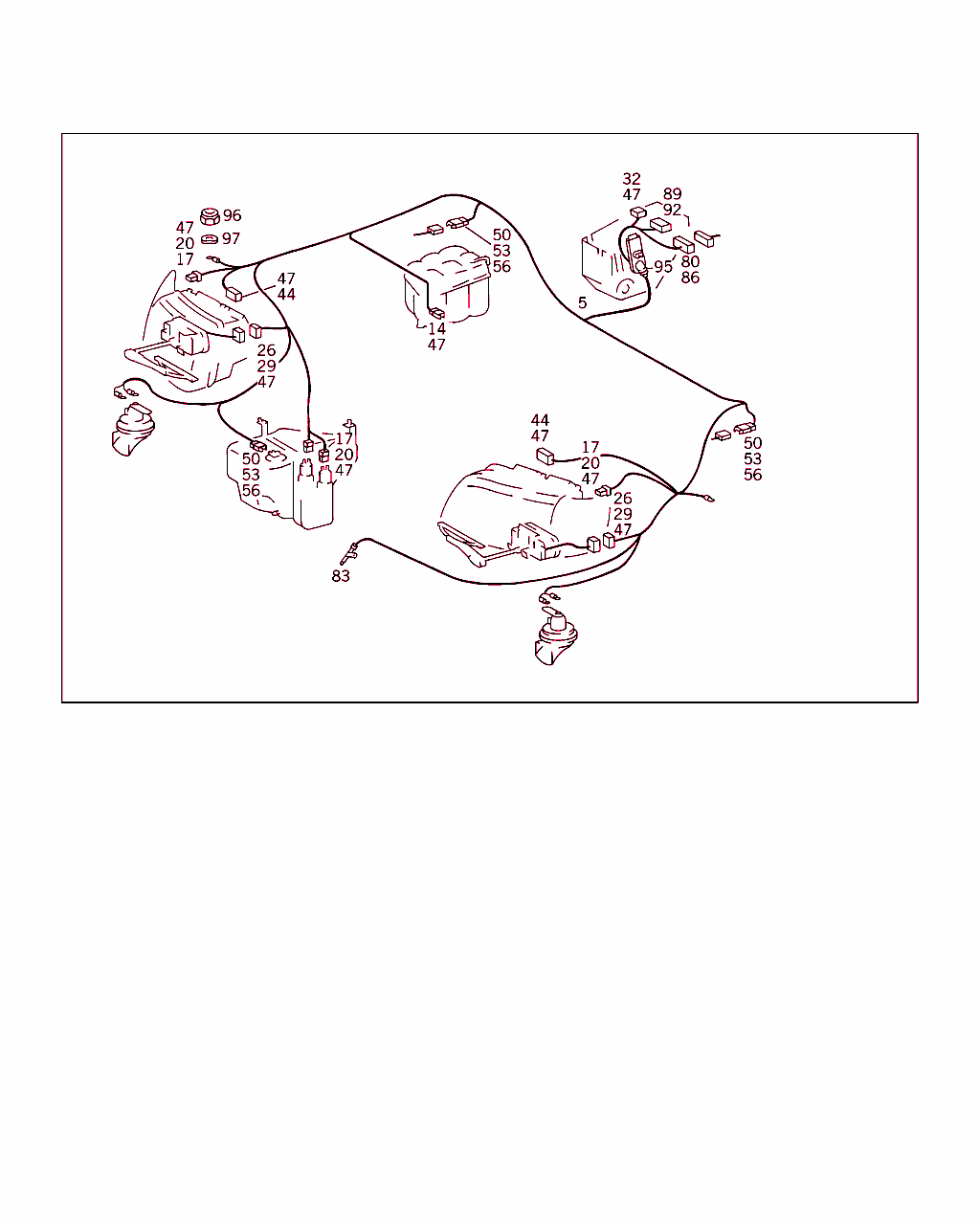

B54091000001.941011

[image]

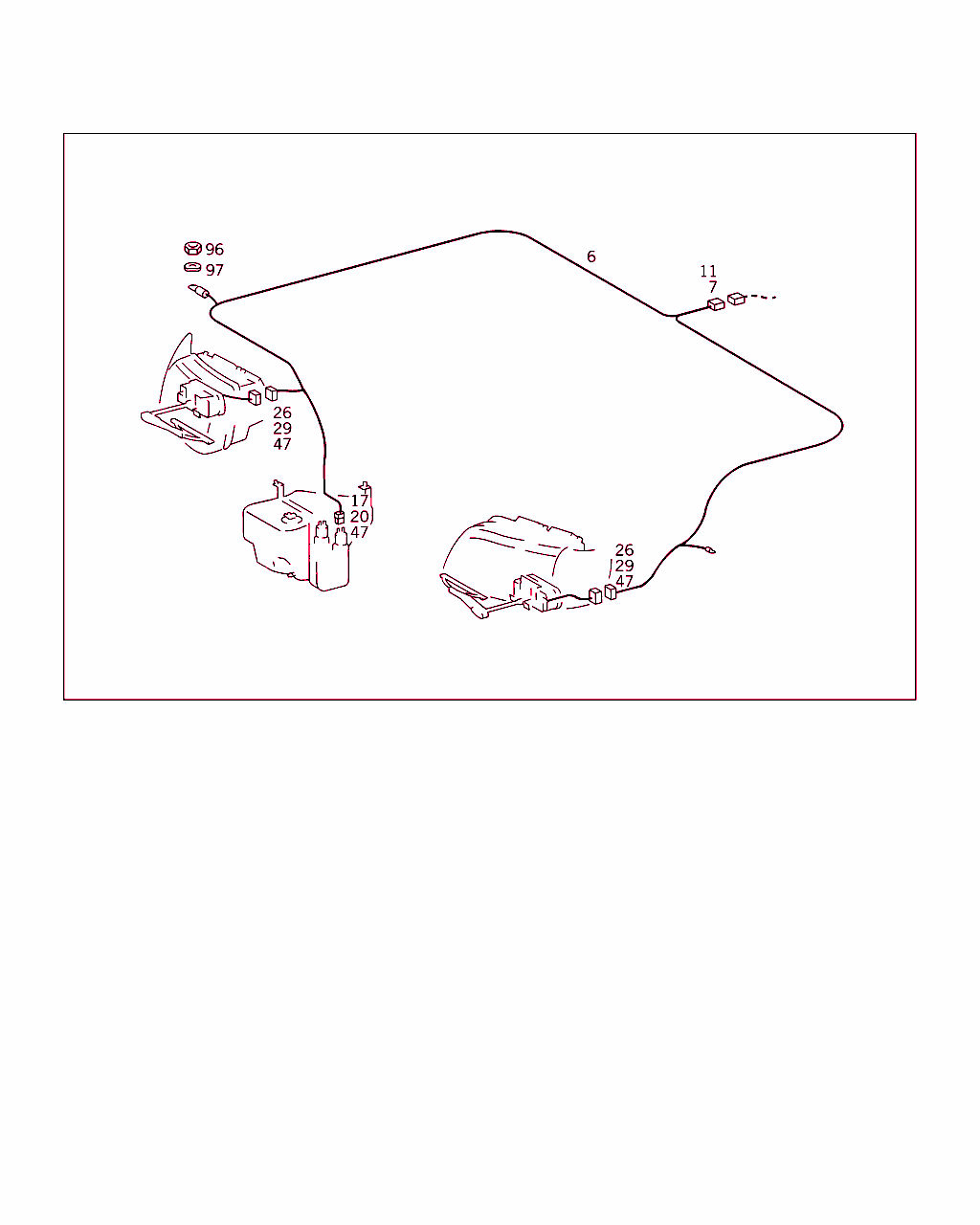

B54091000007.960329

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 140 540 07 06
ライン
ヘッドランプ

ﾌｯﾄﾉｰﾄ解説
[170]
次の車台番号以降、部品内容: 54/121 を参照　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 LA
5 A 140 540 14 05
ケーブル・ハーネス
ヘッドランプ

ﾌｯﾄﾉｰﾄ解説
[170]
次の車台番号以降、部品内容: 54/121 を参照　　　　
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
6 A 140 440 14 36
ケーブル・ハーネス
ヘッドランプ・ウォッシャ追加ハーネス

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
 		001
7 A 012 545 86 28
ハウジング
ヘッドランプ・ケーブル・ハーネス・コネクタ、 コネクタ

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
11 A 003 545 06 26
コンタクト・ソケット
2.5 MM, TO 012 545 86 28

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 290167
例外: コード 805
その他 A 290166 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		NB
14 A 011 545 71 28
ハウジング
クーラント・レベル、2 ピン

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
17 A 008 545 37 28
クラッチ
フロント・ターン・シグナル・ランプ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
17 A 008 545 37 28
クラッチ
フロント・ウインドウ・ウォッシャ・ポンプ 		001
17 A 008 545 37 28
クラッチ
ヘッドランプ・ウォッシャ・ポンプ 		001
20 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		NB
26 A 007 545 00 28
ソケット・スリーブ・ハウジング

これに変更 A 015 545 49 28 		-
26 A 015 545 49 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

これに変更 A 014 545 85 28 		002
26 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[744]
供給範囲に含む　　　　　　　　　　　　　　　　　　
 		002
29 A 009 545 21 28
カバー
TO 007 545 00 28,015 545 49 28 		NB
32 A 126 545 01 28
ハウジング
ヘッドランプ・ウォッシャ・リレー、 6 ピン

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
44 A 011 545 50 28
ハウジング
ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
47 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
50 A 008 545 08 28
ハウジング
ブレーキ・パッド摩耗インジケータ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
50 A 008 545 08 28
ハウジング
ウインドウ・ウォッシャのウォッシャ液レベル

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
53 A 008 545 11 28
カバー
TO 008 545 08 28

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		NB
56 A 001 545 44 26
コンタクト・ソケット
4 MM

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		NB
80 A 020 545 49 28
コネクタ・ハウジング
コネクタ (ヘッドランプ・ケーブル・ハーネス)

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
83 A 010 542 98 17
センサ

これに変更 A 001 542 26 18 		-
83 A 001 542 26 18
センサ
外気温センサ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
86 A 016 545 14 28
コンタクト・ピン
2,5 MM

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		NB
89 A 019 545 82 28
プラグ
ランプ・モニタ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
92 A 003 545 19 26
コンタクト・スプリング

これに変更 A 006 545 89 26 		-
92 A 006 545 89 26
コンタクト・スプリング

これに変更 A 011 545 81 26 		-
92 A 011 545 81 26
コンタクト・スプリング
0.5 - 1 MM2

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		NB
92 A 003 545 18 26
コンタクト・スプリング

これに変更 A 004 545 53 26 		-
92 A 004 545 53 26
フラット・ソケット・スリーブ
1 - 2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		NB
95 A 140 546 02 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 290166
コード 806 以外
その他 A 290167 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
96 N 913023 006001
ナット
フレームに取り付けるアース 		NB
97 N 000137 006204
スプリングワッシャ
フレームに取り付けるアース 		NB
