一覧

PASSENGER CAR,SEDAN
124.036 => 500 E / AMG 500 E 6.0 E 500 / E 60 AMG
M: 119974
GA: 722365, 722370

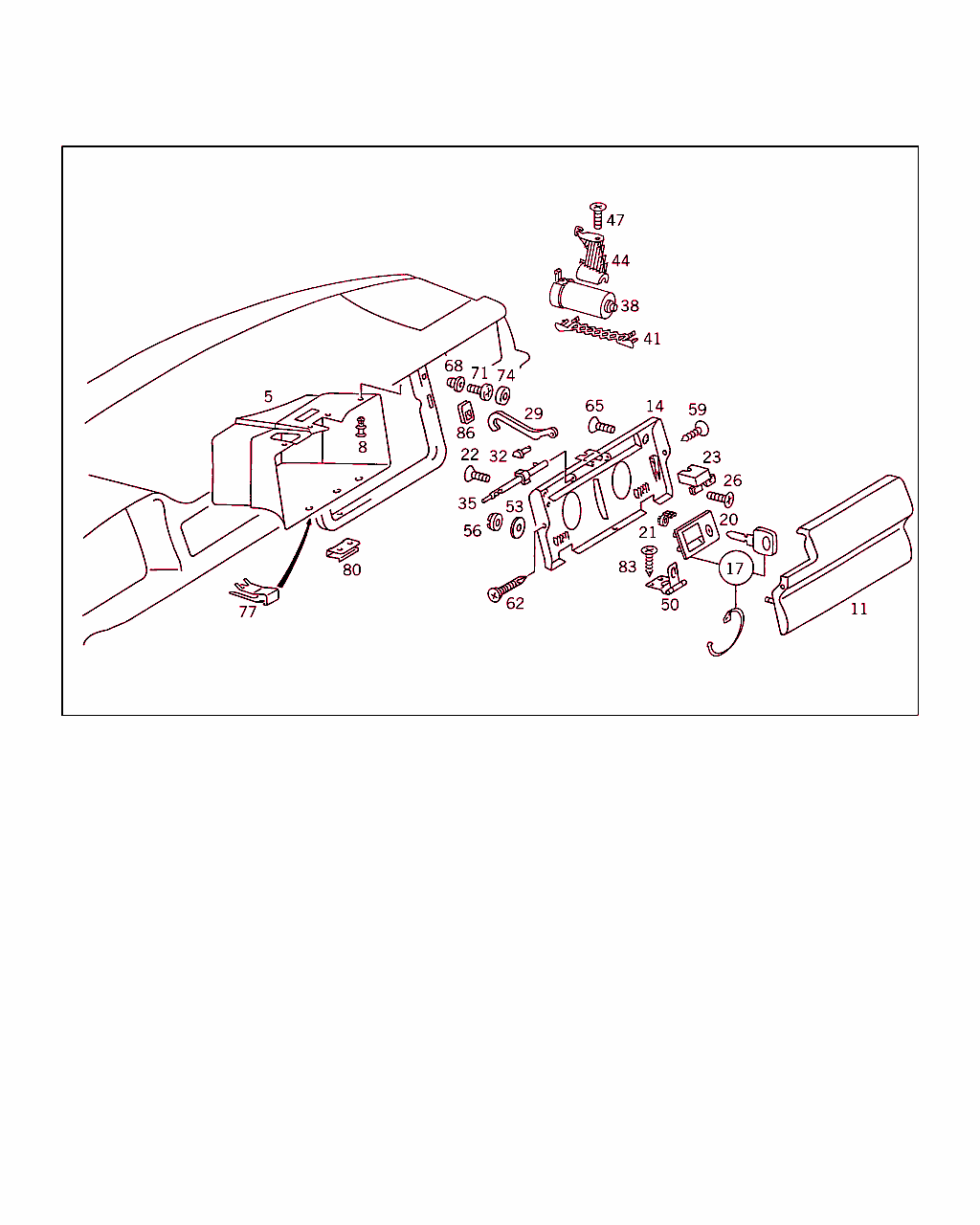

Schema

B68210000011.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 689 00 91
グローブ・ボックス

♦ 以下から選択できます A 124 680 00 91

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
5 A 124 680 00 91
グローブ・ボックス

♦ 以下から選択できます A 124 689 00 91

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
8 A 123 990 00 92
スプレッド・リベット
インストルメント・パネルに取り付けるグローブ・ボックス

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		007
11 A 124 680 15 98
カバー
外側部品

ﾌｯﾄﾉｰﾄ解説
[901]
========================================================================================================================I
CODE AND COLOR NO.:                                                                                                     I
    001   I    002   I    003   I    004   I    005   I    ...   I    007   I    008   I    ...   I    ...   I    ...   I
    061   I    062   I    063   I    064   I    065   I    066   I    067   I    068   I    ...   I    ...   I    ...   I
    071   I    072   I    073   I    ...   I    075   I    ...   I    ...   I    078   I    ...   I    ...   I    ...   I
    171   I    172   I    173   I    174   I    175   I    176   I    177   I    178   I    ...   I    ...   I    ...   I
    261   I    262   I    263   I    264   I    265   I    266   I    267   I    268   I    ...   I    ...   I    ...   I
    271   I    272   I    273   I    ...   I    275   I    ...   I    ...   I    278   I    286   I    287   I    288   I
    371   I    372   I    373   I    ...   I    375   I    ...   I    ...   I    378   I    ...   I    ...   I    ...   I
    961   I    962   I    963   I    964   I    965   I    966   I    967   I    968   I    ...   I    ...   I    ...   I
----------I----------I----------I----------I----------I----------I----------I----------I----------I----------I----------I
[902]
 NO.9045  I NO.5070  I NO.8310  I NO.8320  I NO.8411  I NO.6121  I NO.3111  I NO.7095  I .......  I .......  I .......  I
          I          I          I          I          I          I          I          I          I          I          I
[903]
 NO.7145  I NO.5088  I NO.8E42  I NO.8423  I NO.8424  I NO.6129  I NO.3117  I NO.7144  I .......  I .......  I .......  I
          I          I          I          I          I          I          I          I          I          I          I
[904]
 NO.9045  I NO.5070  I NO.8310  I NO.8F19  I NO.8F33  I NO.6121  I NO.3111  I NO.7095  I NO.9045  I NO.9045  I NO.9045  I
          I          I          I          I          I          I          I          I          I          I          I
[905]
 NO.9045  I NO.5070  I NO.8310  I NO.8317  I NO.8317  I NO.6121  I NO.9045  I NO.7102  I .......  I .......  I .......  I
          I          I          I          I          I          I          I          I          I          I          I
[906]
 NO.9051  I NO.5076  I NO.8316  I NO.8317  I NO.8317  I NO.6122  I NO.9051  I NO.7102  I NO.9051  I NO.9051  I NO.9051  I
          I          I          I          I          I          I          I          I          I          I          I
[907]
 NO.9051  I NO.5076  I NO.8316  I NO.8326  I NO.8412  I NO.6122  I NO.3112  I NO.7101  I .......  I .......  I .......  I
          I          I          I          I          I          I          I          I          I          I          I
[908]
 NO.9A83  I NO.5B02  I NO.8F06  I NO.8E88  I NO.8E88  I NO.6B58  I NO.9A83  I NO.7C23  I NO.9A83  I NO.9A83  I NO.9A83  I
          I          I          I          I          I          I          I          I          I          I          I
[909]
 NO.7145  I NO.5088  I NO.8E42  I NO.8F18  I NO.8F32  I NO.6129  I NO.3117  I NO.7144  I NO.7145  I NO.7145  I NO.7145  I
          I          I          I          I          I          I          I          I          I          I          I
[910]
 NO.9071  I NO.5090  I NO.8E47  I NO.8439  I NO.8440  I NO.6135  I NO.3122  I NO.7164  I .......  I .......  I .......  I
          I          I          I          I          I          I          I          I          I          I          I
[911]
 NO.9A88  I NO.5B01  I NO.8E94  I NO.8E95  I NO.8E93  I NO.6B54  I NO.3B35  I NO.7C29  I .......  I .......  I .......  I
          I          I          I          I          I          I          I          I          I          I          I

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
14 A 124 680 13 98
カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
17 A 124 680 04 84
シール・キャップ
グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
20 A 124 680 06 84
シール・キャップ
キーなし

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
21 A 124 689 00 61
レバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
22 A 124 990 01 30
ボルト
グリップ / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		003
23 A 201 680 00 84
ロック
グローブ・ボックス・カバー・インナ・パーツ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
26 A 124 990 01 30
ボルト
ロック / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
29 A 124 689 00 87
ストッパ
ロック / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
29 A 124 689 04 87
ストッパ
ダンパ付きグローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
32 A 126 991 05 01
ピン
ロック / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
35 A 124 680 00 13
シャフト
グローブ・ボックス・カバー・ロック

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
38 A 124 980 03 64
ダンパ
グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
41 A 124 689 00 21
バンド
ダンパ付きグローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
44 A 124 689 27 14
ホルダー
ダンパ付きグローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
47 A 140 984 16 29
ボルト、特殊形状

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		001
50 A 124 680 00 51
ヒンジ
グローブ・ボックス・カバー / インストルメント・ パネル

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
53 N 000125 006421
ウインドウ
ヒンジ / グローブ・ボックス・カバー

これに変更 N 000125 006449

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
53 N 000125 006449
ウインドウ
ヒンジ / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
56 N 000546 005003
ナット
ヒンジ / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
56 A 124 990 00 65
ナット
ヒンジ / グローブ・ボックス・カバー

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
59 N 007982 003201
鉄板ビス
グローブ・ボックス・カバー・インナ・パーツ
B 3,5X9,5

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		003
62 N 914113 003100
ドリルねじ
グローブ・ボックス・カバー・インナ・パーツ
B 3,5X16

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		003
65 N 000965 004021
ボルト
グローブ・ボックス・カバー・インナ・パーツ
M 4X10

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		003
68 A 123 988 02 25
ペグ
グローブ・ボックス・カバー・ストッパ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
71 A 123 990 01 22
ボルト
グローブ・ボックス・カバー・ストッパ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
74 A 123 987 00 45
キャップ
グローブ・ボックス・カバー・ストッパ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
77 A 124 988 15 78
クリップ
収納トレイ (デポジット・トレイ) 付きハウジング /インストルメント・パネル

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
80 A 124 994 00 45
ヒューズ
グローブ・ボックス・カバー / インストルメント・ パネル

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
83 N 914127 004202
鉄板ビス
グローブ・ボックス・カバー / インストルメント・ パネル
B 4,2X16

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		004
86 A 124 997 19 81
グロメット
グローブ・ボックス・カバー / インストルメント・ パネル

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以前: F 241917
 		002
