スポーツ・カー、ロードスター、モデル・イヤー 1990年車台番号 F 014287、例外: F 008712、F 012308スポーツ・カー、ロードスター、モデル・イヤー 1991年車台番号 F 014288、さらに以下にも取付け F 008712、F 012308車台番号 F 037362 以前、例外: F 035714、F 035922スポーツ・カー、ロードスター、モデル・イヤー 1992車台番号 F 037363、さらに以下にも取付け F 035714、F 035922
129.066 => 500 SL JAPAN
M: 119960
GA: 722353

Schema

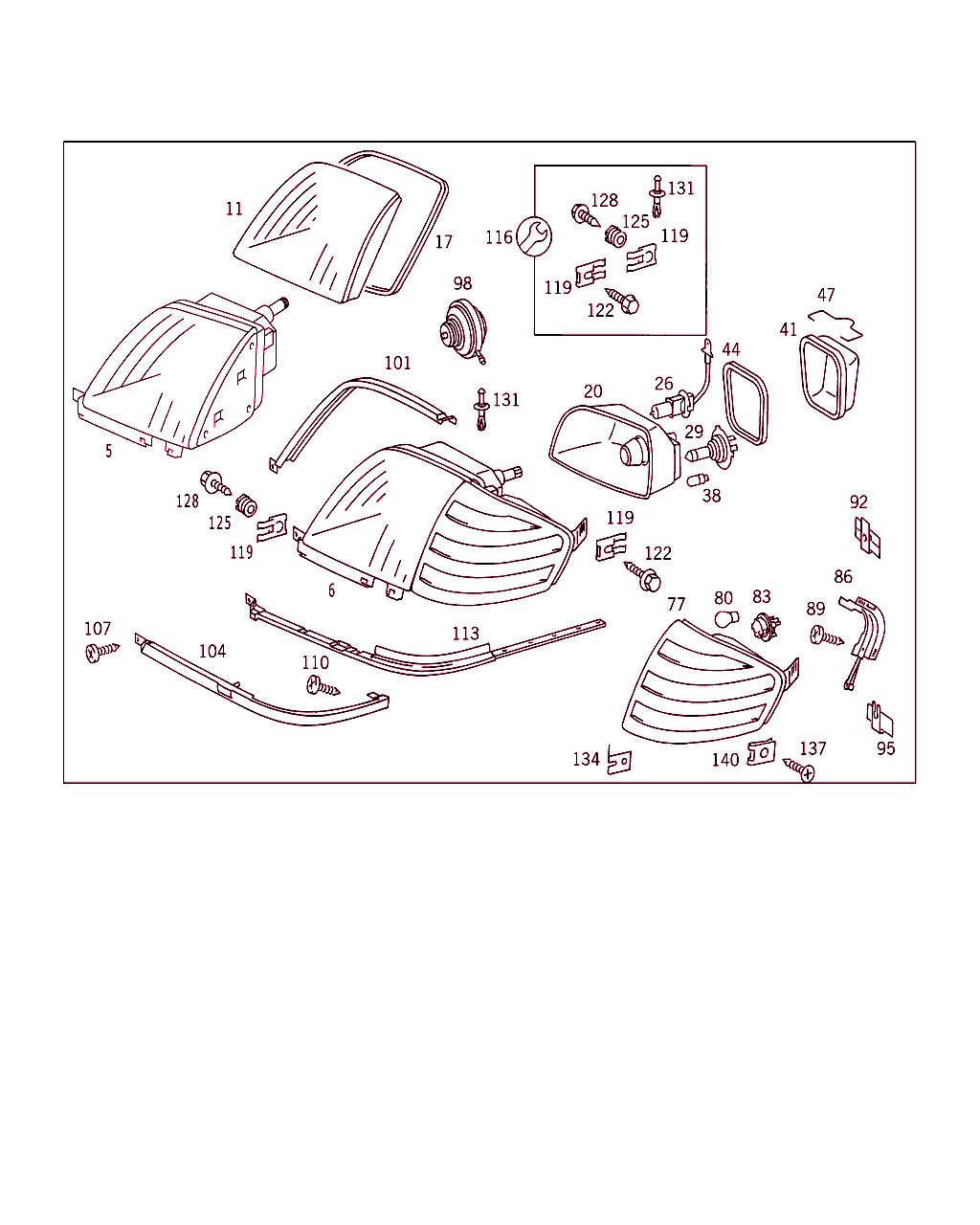

B82195000001.030218

[image]

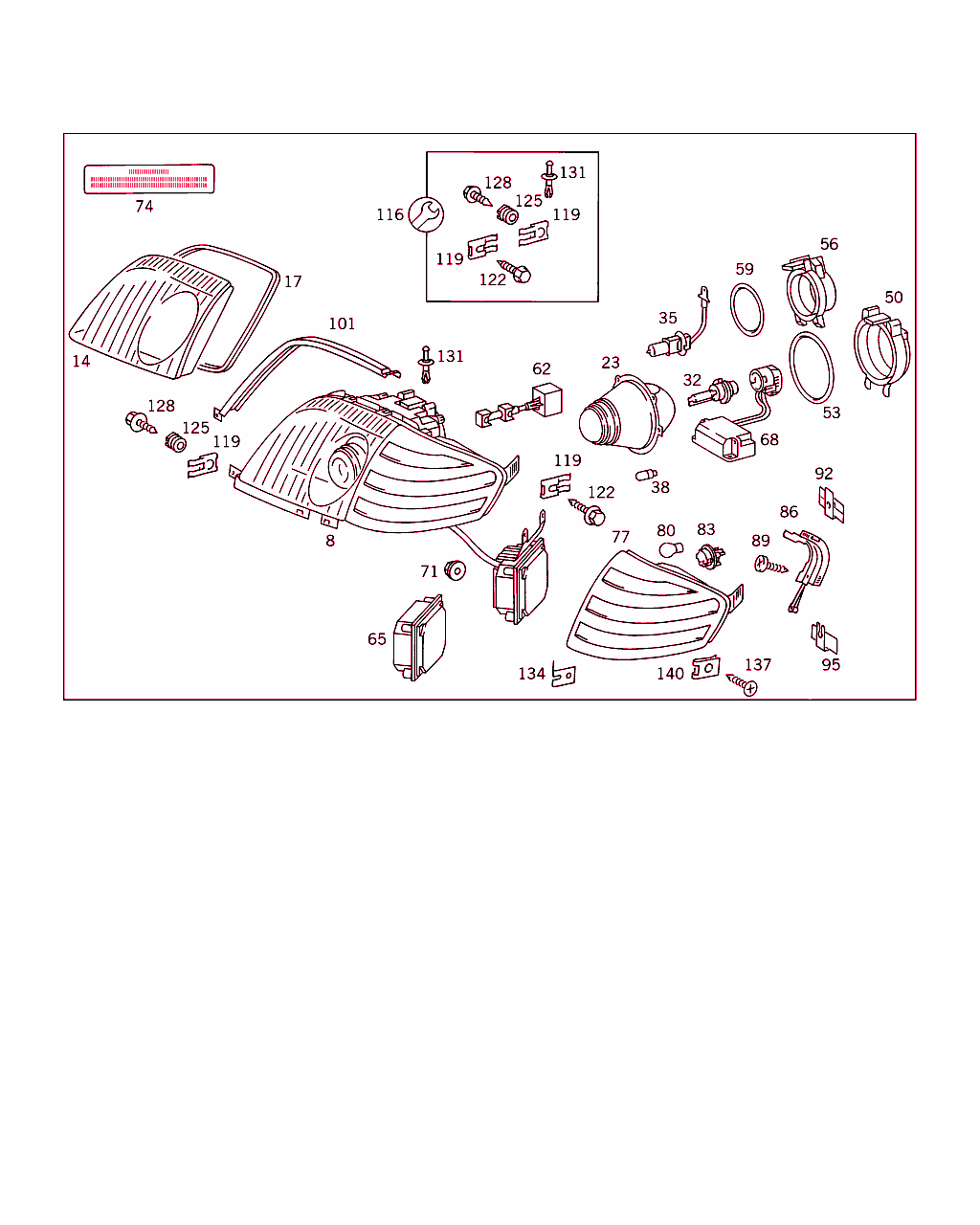

B82195000025.961127

[image]

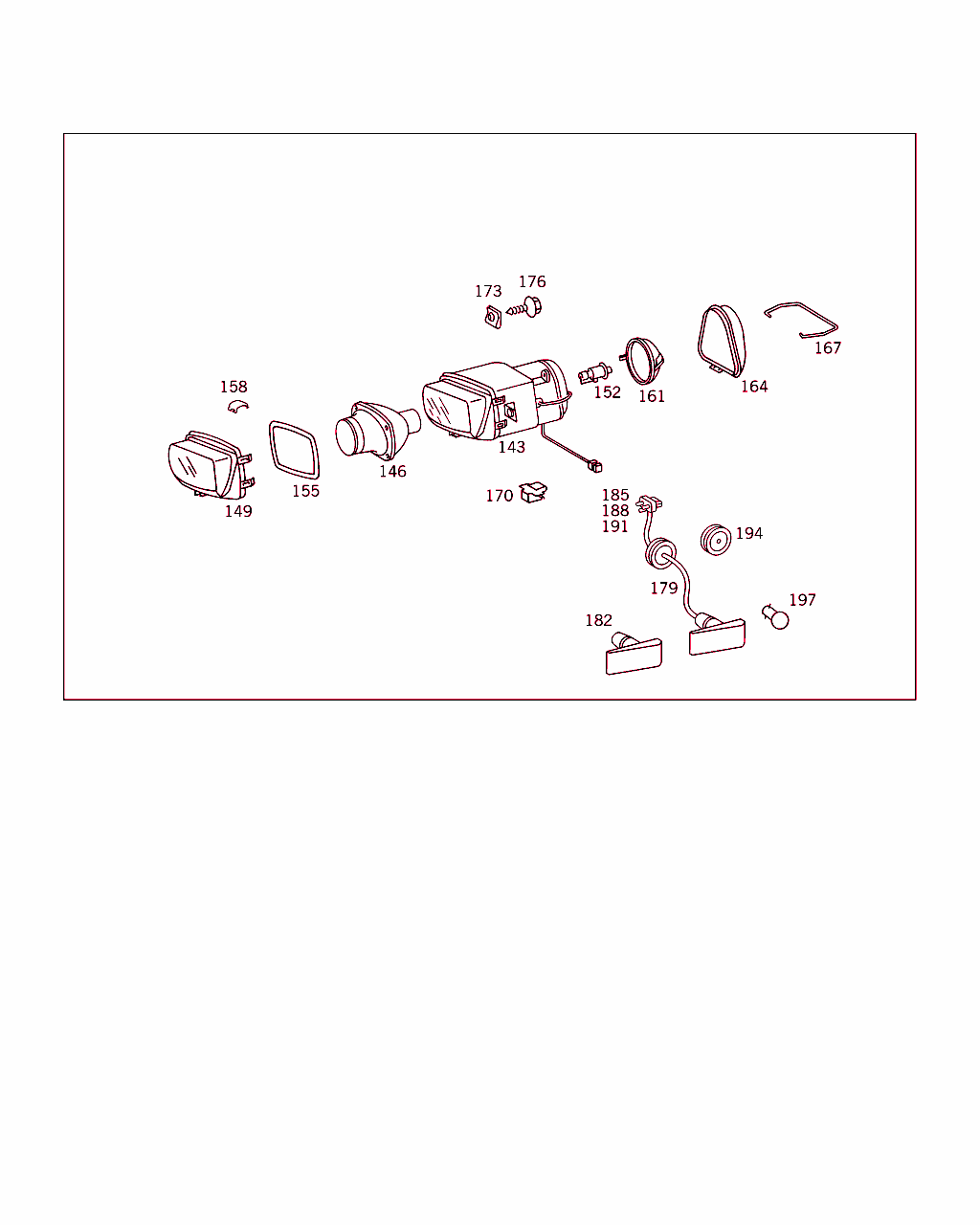

B82195000036.971126

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 820 03 61
ランプ・ユニット

これに変更 A 129 820 37 61 		-
5 A 129 820 37 61
ランプ・ユニット

これに変更 A 129 820 29 61 		-
5 A 129 820 29 61
ランプ・ユニット
左側、左側通行

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
 		001
5 A 129 820 04 61
ランプ・ユニット

これに変更 A 129 820 38 61 		-
5 A 129 820 38 61
ランプ・ユニット

これに変更 A 129 820 30 61 		-
5 A 129 820 30 61
ランプ・ユニット
右側、左側通行

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
 		001
11 A 129 820 15 66
レンズ
左ヘッドランプ、左側通行
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
 		001
11 A 129 820 16 66
レンズ
右ヘッドランプ、左側通行
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
 		001
17 A 129 826 07 80
ガスケット
レンズ 		002
20 A 129 826 03 78
リフレクタ
左ヘッドランプ、左側通行
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
 		001
20 A 129 826 04 78
リフレクタ
右ヘッドランプ、左側通行
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
 		001
26 A 001 826 01 82
ランプ・ソケット
ポジション・ランプ 		002
29 N 072601 012803
電球

これに変更 N 000000 000374 		-
29 N 000000 000374
電球
ハイ・ビームおよびロー・ビーム
H4-12V 60/55W 		002
38 N 072601 012250
電球

これに変更 N 000000 000853 		-
38 N 000000 000853
電球
サイド・マーカ・ランプおよびパーキング・ランプ
W5W - 12V 		002
41 A 129 820 00 49
キャップ
保護キャップ 		002
44 A 129 826 08 80
ガスケット
カバー 		002
47 A 129 826 00 84
スプリング

これに変更 A 129 826 01 84 		-
47 A 129 826 01 84
スプリング
ヘッドランプ・カバー 		002
77 A 129 820 01 21
ターン・シグナル・ランプ

これに変更 A 129 826 00 43 		-
77 A 129 826 00 43
ターン・シグナル・ランプ
左

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
 		001
77 A 129 820 02 21
ターン・シグナル・ランプ

これに変更 A 129 826 01 43 		-
77 A 129 826 01 43
ターン・シグナル・ランプ
右

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
 		001
80 N 072601 012190
電球
ターン・シグナル・ランプ
P21W - 12V

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
 		002
83 A 000 826 92 82
ランプ・ソケット

これに変更 A 000 826 91 82 		-
83 A 000 826 91 82
ランプ・ソケット
ターン・シグナル・ランプ

ﾌｯﾄﾉｰﾄ解説
[841]
モデル・イヤー 1994 年終了以前　　　　
 		002
86 A 129 826 01 14
ホルダー

これに変更 A 129 820 13 14 		-
86 A 129 820 13 14
ホルダー
左ターン・シグナル・ランプ 		001
86 A 129 826 02 14
ホルダー

これに変更 A 129 820 14 14 		-
86 A 129 820 14 14
ホルダー
右ターン・シグナル・ランプ 		001
89 N 007981 003240
鉄板ビス

これに変更 N 007981 003207 		-
89 N 007981 003207
鉄板ビス
フェンダに取り付けるブラケット 		004
92 A 129 994 10 45
クリップ
左ターン・シグナル・ランプ・ホルダ、上部

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降: F 001143
 		001
92 A 129 994 11 45
クリップ
右ターン・シグナル・ランプ・ホルダ、上部

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降: F 001143
 		001
95 A 129 994 12 45
クリップ
ターン・シグナル・ランプ・ホルダ、下部

ﾌｯﾄﾉｰﾄ解説
[022]
ｼｬｼﾅﾝﾊﾞNo.以降: F 001143
 		002
98 A 000 800 97 75
エレメント

これに変更 A 129 800 24 75
• +001 A 007 997 61 82 		-
98 A 129 800 24 75
エレメント
ヘッドランプ光軸調整 		002
101 A 129 826 05 80
ガスケット
左ランプ・ユニット 		001
101 A 129 826 06 80
ガスケット
右ランプ・ユニット 		001
104 A 129 826 01 77
カバー

これに変更 A 129 826 05 77
• +001 A 129 826 06 77
• +001 A 129 826 09 80
• +001 A 129 826 10 80

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		-
104 A 129 826 05 77
カバー
左ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
 		001
104 A 129 826 02 77
カバー

これに変更 A 129 826 06 77
• +001 A 129 826 05 77
• +001 A 129 826 09 80
• +001 A 129 826 10 80

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		-
104 A 129 826 06 77
カバー
右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
 		001
104 A 129 826 03 77
カバー

これに変更 A 129 826 07 77
• +001 A 129 826 08 77
• +001 A 129 826 09 80
• +001 A 129 826 10 80

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		-
104 A 129 826 07 77
カバー
左ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
 		001
104 A 129 826 04 77
カバー

これに変更 A 129 826 08 77
• +001 A 129 826 07 77
• +001 A 129 826 09 80
• +001 A 129 826 10 80

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
 		-
104 A 129 826 08 77
カバー
右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
 		001
107 N 914127 004203
鉄板ビス

これに変更 N 914138 004007 		-
107 N 914138 004007
ボルト

これに変更 N 914138 004202 		-
107 N 914138 004202
ボルト

これに変更 N 000000 000529 		-
107 N 000000 000529
鉄板ビス
カバー / ランプ・ユニット 		002
110 N 914127 003205
鉄板ビス
カバー / フェンダ 		002
113 A 129 826 01 80
ガスケット

これに変更 A 129 826 09 80
• +001 A 129 826 10 80

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
[061]
同時納品、ヘッドランプ・ウォッシャ非装備:
1X 129 826 05 77、1X 129 826 06 77
同時納品、ヘッドランプ・ウォッシャの場合:
1X 129 826 07 77、1X 129 826 08 77
 		-
113 A 129 826 09 80
ウェザ・ストリップ
左ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
 		001
113 A 129 826 02 80
ガスケット

これに変更 A 129 826 10 80
• +001 A 129 826 09 80

ﾌｯﾄﾉｰﾄ解説
[059]
ｼｬｼﾅﾝﾊﾞNo.以前: F 019362
[061]
同時納品、ヘッドランプ・ウォッシャ非装備:
1X 129 826 05 77、1X 129 826 06 77
同時納品、ヘッドランプ・ウォッシャの場合:
1X 129 826 07 77、1X 129 826 08 77
 		-
113 A 129 826 10 80
ウェザ・ストリップ
右ランプ・ユニット

ﾌｯﾄﾉｰﾄ解説
[060]
ｼｬｼﾅﾝﾊﾞNo.以降: F 019363
 		001
116 A 129 826 00 00
TS 固定マテリアル
ランプ・ユニット取付け用具
REPARATURSATZ 		002
119 A 002 994 29 45
クリップ
ランプ・ユニット・ハウジング 		006
122 N 914031 004210
鉄板ビス
ランプ・ユニット / フロント・フェンダ 		004
125 A 201 826 00 71
ボルト
ヘッドランプ・ユニット / ボディ・フロント・エンド 		002
128 N 914031 004317
鉄板ビス
ヘッドランプ・ユニット / ボディ・フロント・エンド 		002
131 A 129 990 02 92
スプレッド・リベット
ランプ・ユニット 		012
134 A 129 826 00 12
ブラケット
ターン・シグナル・ランプ・ホルダ

ﾌｯﾄﾉｰﾄ解説
[018]
ｼｬｼﾅﾝﾊﾞNo.以降: F 000500
 		002
----- A 129 826 01 12
アングル
ターン・シグナル・ランプ・ホルダ

ﾌｯﾄﾉｰﾄ解説
[018]
ｼｬｼﾅﾝﾊﾞNo.以降: F 000500
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058900
[402]
今後の入荷予定はありません。
 		002
137 N 914127 003205
鉄板ビス
アングル

ﾌｯﾄﾉｰﾄ解説
[018]
ｼｬｼﾅﾝﾊﾞNo.以降: F 000500
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058900
 		004
140 A 124 994 04 45
クリップ

これに変更 A 123 994 20 45 		-
140 A 123 994 20 45
クリップ・ナット
アングル

ﾌｯﾄﾉｰﾄ解説
[018]
ｼｬｼﾅﾝﾊﾞNo.以降: F 000500
[045]
ｼｬｼﾅﾝﾊﾞNo.以前: F 058900
 		004
143 A 129 820 01 56
フォグランプ
左

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
143 A 129 820 02 56
フォグランプ
右

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
146 A 001 826 15 81
リフレクタ
フォグ・ランプ 		002
149 A 003 826 35 90
レンズ
左

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
149 A 003 826 36 90
レンズ
右

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
152 N 072601 012270
電球

これに変更 N 000000 000268 		-
152 N 000000 000268
電球
フォグ・ランプ
H1-12V 55W 		002
161 A 000 826 27 24
カバー
内側 		002
164 A 000 826 26 24
カバー
外側

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
167 A 000 826 65 84
スプリング
保護キャップ 		002
170 A 201 988 41 78
クリップ
/ フロント・クロス・メンバ 		002
173 A 000 994 73 45
クリップ・ナット

これに変更 A 002 994 81 45 		-
173 A 002 994 81 45
ヒューズ

これに変更 A 002 994 93 45 		-
173 A 002 994 93 45
ヒューズ
フォグ・ランプをバンパに 		006
176 N 914128 004306
鉄板ビス 006
179 A 124 820 04 21
ターン・シグナル・ランプ
補助ターン・シグナル・ランプ

ﾌｯﾄﾉｰﾄ解説
[820]
モデル・イヤー 1992 年以降
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
179 A 202 820 15 21
ターン・シグナル・ランプ

これに変更 A 124 820 23 21 		-
179 A 124 820 23 21
ターン・シグナル・ランプ
補助ターン・シグナル・ランプ、ホワイト

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 125158
例外: コード 805
その他 F 125157 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		002
182 A 124 820 00 21
ターン・シグナル・ランプ
補助ターン・シグナル・ランプ

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
182 A 202 820 16 21
ターン・シグナル・ランプ
補助ターン・シグナル・ランプ、ホワイト

ﾌｯﾄﾉｰﾄ解説
[860]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 125158
例外: コード 805
その他 F 125157 (コード 806 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		002
185 A 000 821 24 25
中間プラグ
フロント・ターン・シグナル・ランプ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		002
188 A 000 821 19 26
プラグ
TO 000 821 24 25

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		002
191 A 010 545 52 28
ソケット・スリーブ
TO 000 821 24 25

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		004
194 A 116 997 15 81
ラバー・リング
ケーブル挿入

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		002
197 N 072601 012250
電球

これに変更 N 000000 000853 		-
197 N 000000 000853
電球
ターン・シグナル・ランプ
W5W - 12V

ﾌｯﾄﾉｰﾄ解説
[851]
ｼｬｼﾅﾝﾊﾞNo.以前:
F 125157
コード 806 以外
その他 F 125158 (コード 805 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		002
197 A 002 544 26 94
電球

これに変更 N 072601 012251 		-
197 N 072601 012251
電球
橙: 白色ターン・シグナル・ランプ用

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
06/98
コード 809 装備車以外
 		002
