乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140

126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

Schema

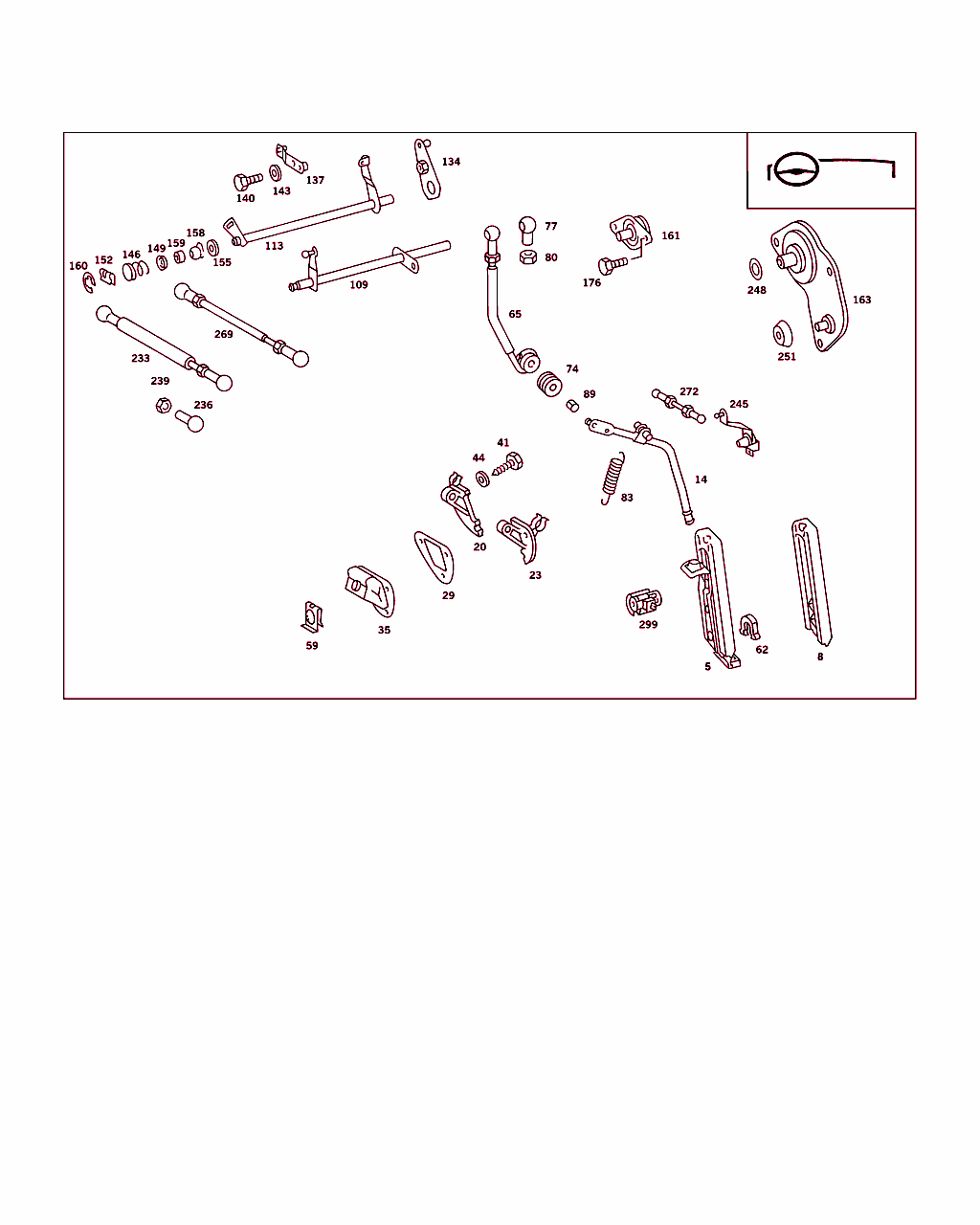

B30015000078.921103

[image]

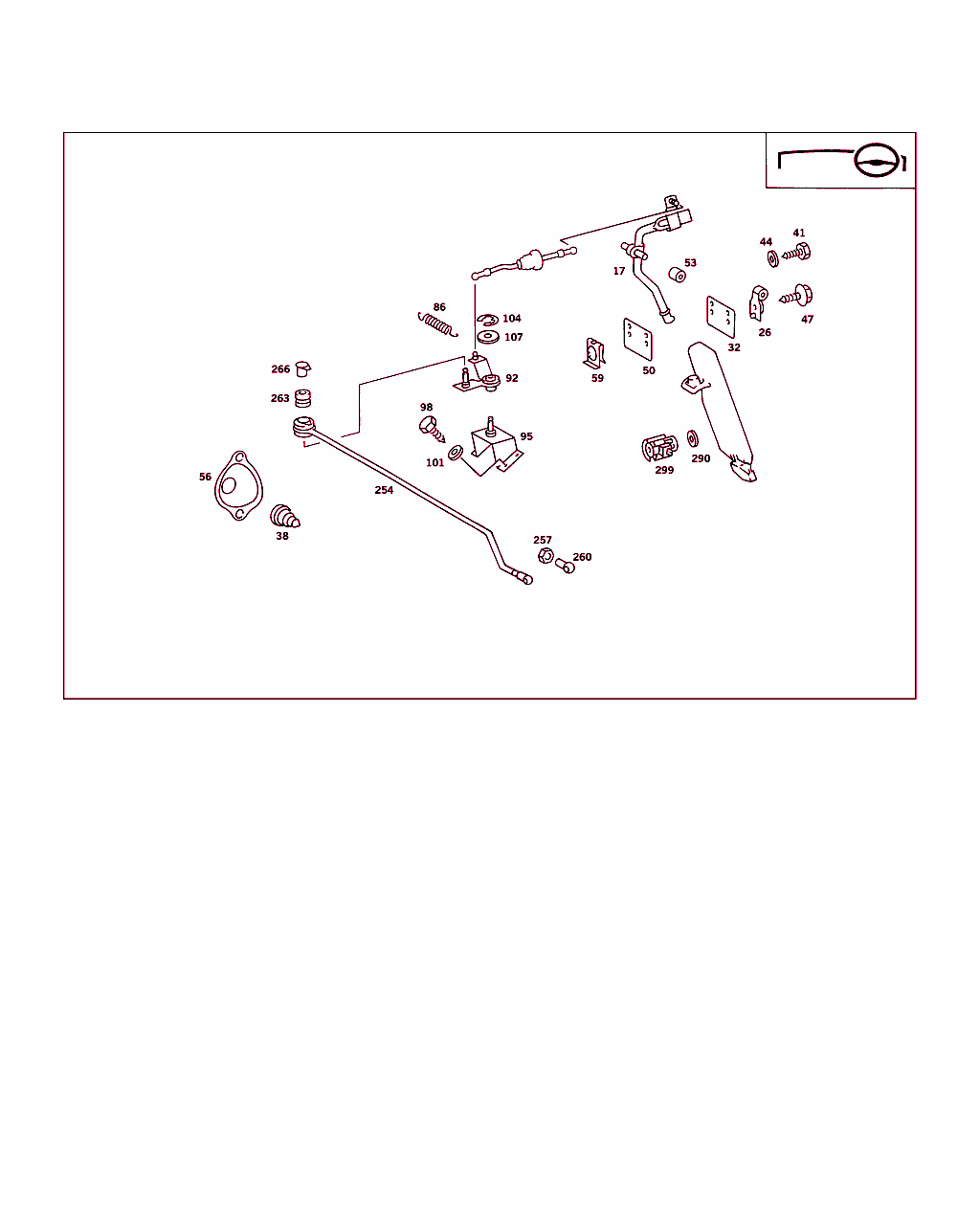

B30015000079.921103

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 126 300 05 04
アクセル・ペダル 001
8 A 123 301 00 82
カバー 001
14 A 126 300 10 25
レバー
アクセル・ペダル
001
17 A 126 300 13 25
レバー
アクセル・ペダル
001 RA
20 A 126 301 00 18
ベアリング
アクセル・ペダル
001
23 A 126 301 01 18
ベアリング
アクセル・ペダル
001
29 A 126 301 00 84
シム
ファイヤウォールに取り付けるマウント
001 LA
35 A 126 301 02 97
ブーツ
ファイヤウォールに取り付けるマウント
001 LA
41 N 007976 006207
鉄板ビス
ファイヤウォールに取り付けるマウント
003 LA
44 N 000125 006421
ウインドウ
ファイヤウォールに取り付けるマウント

これに変更 N 000125 006449
003 LA
44 N 000125 006449
ウインドウ
ファイヤウォールに取り付けるマウント
003 LA
59 A 001 994 60 45
クリップ

これに変更 A 002 994 55 45
-
59 A 002 994 55 45
クリップ
ファイヤウォールに取り付けるマウント
003 LA
62 A 107 301 00 40
ホルダー

これに変更 A 124 988 86 78
-
62 A 124 988 86 78
クリップ
アクセル・ペダル / ブラケット
001
65 A 126 300 04 15
ロッド 001
74 A 126 301 05 85
ラバー・バッファ 001 LA
77 A 000 991 16 22
ボール・ソケット

これに変更 A 000 991 89 22
- LA
77 A 000 991 89 22
ボール・ソケット 001 LA
80 N 000934 005008
ナット 001 LA
83 A 126 993 22 10
スプリング 001 LA
89 A 116 301 00 50
ブッシュ
ボール・ソケット / ロッド
001 LA
113 A 126 300 42 20
シャフト 001 LA
137 A 126 300 12 25
レバー 001
140 N 000933 006103
ボルト

これに変更 N 304017 006018
-
140 N 304017 006018
ボルト 001
143 N 000125 006421
ウインドウ

これに変更 N 000125 006449
001
143 N 000125 006449
ウインドウ 001
152 N 912007 008000
クリップ
コントロール・シャフト / エンジン
001
155 A 126 301 00 51
スペーサ・リング
コントロール・レバー
001
158 A 126 300 00 85
ジョイント・ボール

これに変更 A 126 301 04 85

• +001 A 116 301 01 50
-
158 A 126 301 04 85
ラバー・バッファ 001
159 A 116 301 01 50
ブッシュ 001
161 A 126 300 05 40
ホルダー 001
176 N 914125 006300
ボルト

これに変更 N 910106 006000
-
176 N 910106 006000
ボルト
ファイヤウォールに取り付けるマウント
003
233 A 117 070 20 75
ロッド 001
236 A 000 991 16 22
ボール・ソケット 002
236 A 000 991 89 22
ボール・ソケット 002
239 N 000934 005008
ナット 002
299 A 002 545 22 14
スイッチ
キックダウン・スイッチ
001
299 A 001 545 63 14
スイッチ
キックダウン・スイッチ

フットノート解説
[403]
取り付けられていない
001
299 A 001 545 78 14
スイッチ
キックダウン・スイッチ

フットノート解説
[403]
取り付けられていない
001
