乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

Schema

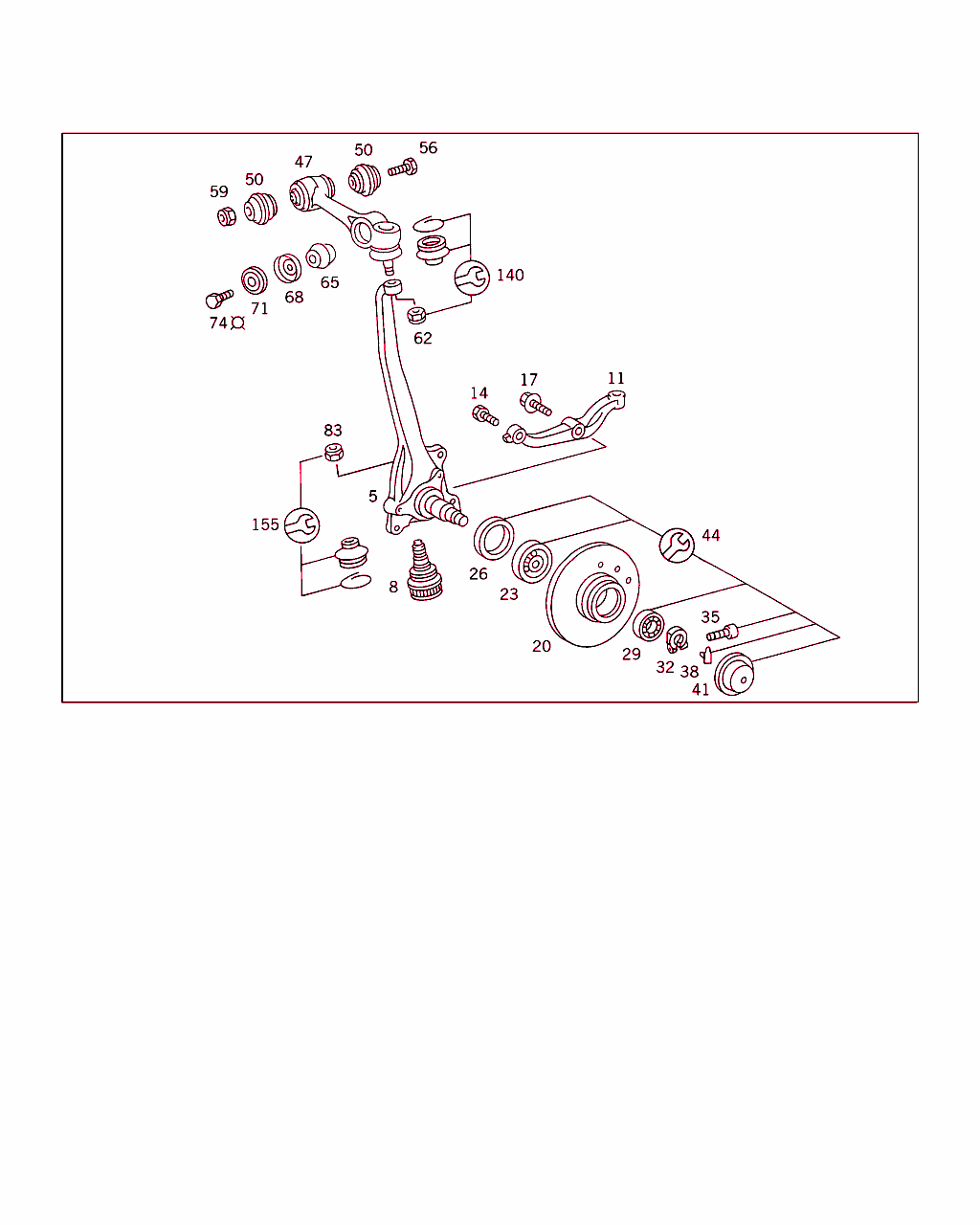

B33030000014.950623

[image]

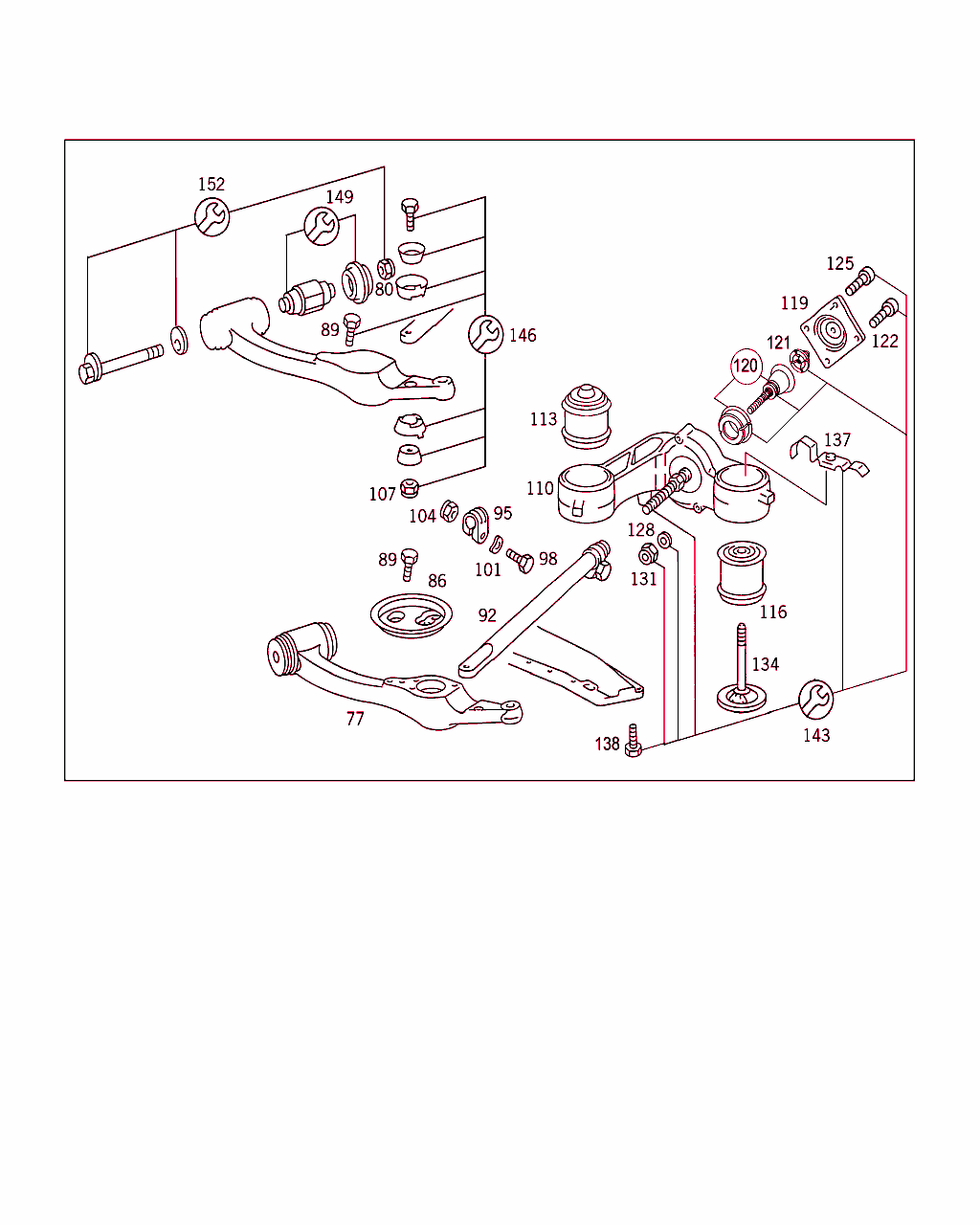

B33030000015.080124

[image]

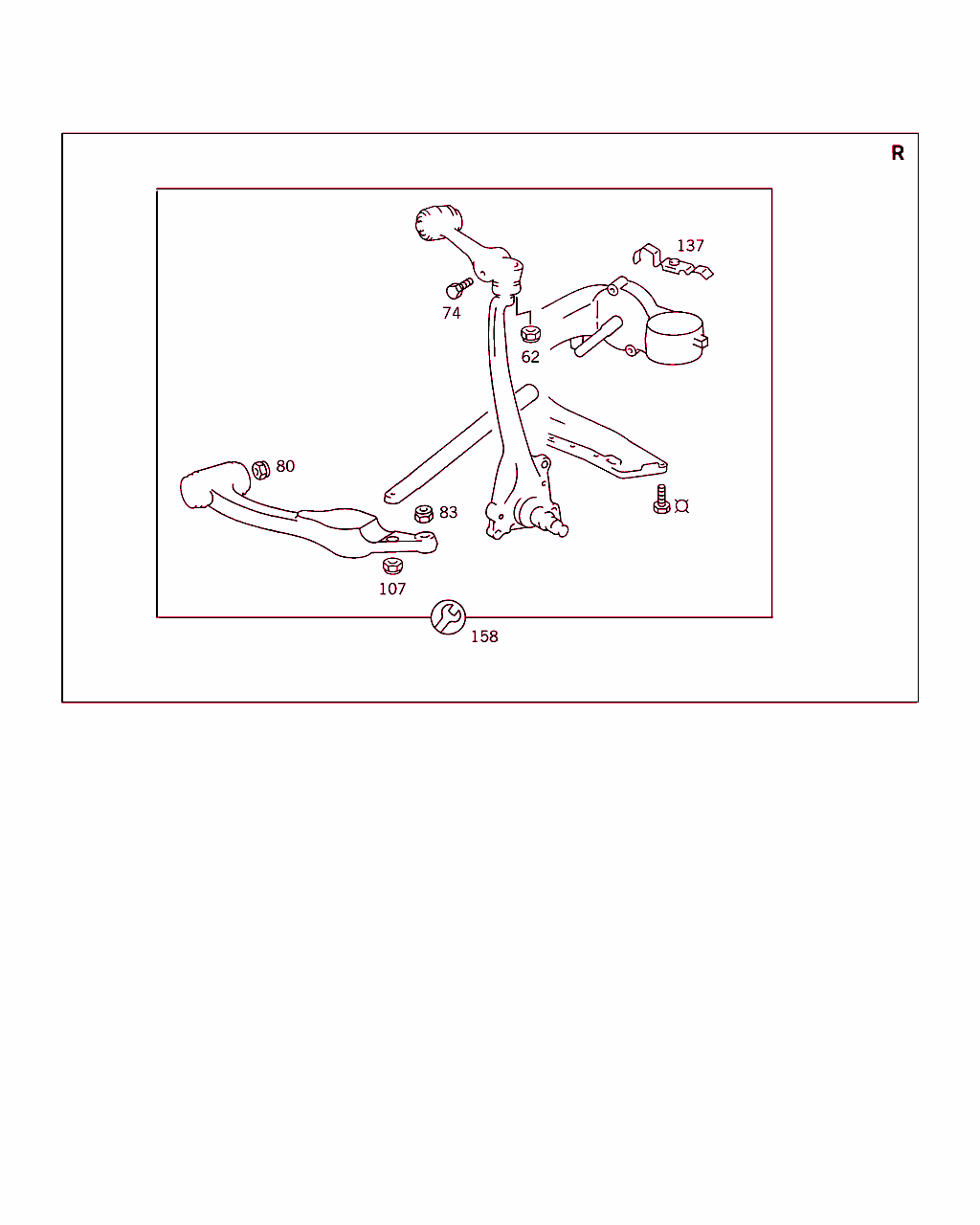

B33030000016.950623

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 116 330 40 20
ステアリング・ナックル
左

ﾌｯﾄﾉｰﾄ解説
[005]
アンチロック・ブレーキング・システムの場合のみ
 		001
5 A 116 330 41 20
ステアリング・ナックル
右

ﾌｯﾄﾉｰﾄ解説
[005]
アンチロック・ブレーキング・システムの場合のみ
 		001
8 A 116 333 09 27
ジョイント
ステアリング・ナックル、下部 		002
11 A 116 332 16 20
ステアリング・ナックル・アーム
左 		001
11 A 116 332 17 20
ステアリング・ナックル・アーム
右 		001
14 A 126 990 08 01
ボルト

これに変更 A 126 990 25 01

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
14 A 126 990 25 01
ボルト
ステアリング･ナックル･アームをステアリング・ナックルに 		002
17 A 123 990 07 01
ボルト
ステアリング･ナックル･アームをステアリング・ナックルに 		002
20 A 116 334 34 01
ホイール・ハブ

ﾌｯﾄﾉｰﾄ解説
[005]
アンチロック・ブレーキング・システムの場合のみ
 		002
23 A 001 980 29 02
テーパ・ローラ・ベアリング
内側 		002
26 A 005 997 44 47
シール・リング

♦ 以下から選択できます A 009 997 76 47

ﾌｯﾄﾉｰﾄ解説
[005]
アンチロック・ブレーキング・システムの場合のみ
 		002
26 A 009 997 76 47
シール・リング

♦ 以下から選択できます A 005 997 44 47

ﾌｯﾄﾉｰﾄ解説
[005]
アンチロック・ブレーキング・システムの場合のみ
 		002
29 A 000 981 63 05
テーパ・ローラ・ベアリング
外側 		002
32 A 116 334 03 72
ナット
ステアリング・ナックルのフロント・ホイール・ハブ 		002
35 N 000912 006053
ボルト

これに変更 N 000912 006176 		-
35 N 000912 006176
ボルト
ステアリング・ナックルのフロント・ホイール・ハブ 		002
38 A 201 547 00 85
コンタクト・スプリング 002
41 A 116 334 04 25
ホイール・キャップ

これに変更 A 210 357 02 89 		-
41 A 210 357 02 89
シール・キャップ 002
44 A 126 330 00 51
リペア・キット
フロント・ホイール・ベアリング

ﾌｯﾄﾉｰﾄ解説
[005]
アンチロック・ブレーキング・システムの場合のみ
 		002
47 A 126 330 06 07
コントロール・アーム
左上部 		001
47 A 126 330 07 07
コントロール・アーム
右上部 		001
50 A 126 333 38 14
ベアリング
アッパ・アーム 		004
56 N 000960 012337
ボルト

これに変更 N 308765 012005 		-
56 N 308765 012005
ボルト
アッパ・アーム / フレーム 		002
59 N 913004 012009
ナット

これに変更 N 910113 012003

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
59 N 910113 012003
ヘキサゴン・ナット
アッパ・アーム / フレーム 		002
62 N 913002 010010
ナット
アッパ・コントロール・アームをステアリング･ナックルに 		002
65 A 116 333 40 14
ベアリング
アッパ・アーム / トーション・バー 		004
68 A 123 333 06 67
プレート
アッパ・アーム / トーション・バー 		004
71 A 123 323 04 76
ウインドウ
アッパ・アーム / トーション・バー 		002
74 N 914125 010302
ボルト

これに変更 N 910106 010034 		-
74 N 910106 010034
ボルト
アッパ・アーム / トーション・バー 		002
77 A 126 330 18 07
コントロール・アーム
左下部 		001
77 A 126 330 19 07
コントロール・アーム
右下部 		001
80 N 913001 016001
ナット

これに変更 A 140 990 01 51 		-
80 A 140 990 01 51
ナット
ロワ・アーム / フレーム 		002
83 N 913002 014002
ナット
ロワ・コントロール・アームをステアリング･ナックルに 		002
86 A 126 322 06 15
スプリング・ハウジング
左 		001
86 A 126 322 05 15
スプリング・ハウジング
右 		001
89 N 914125 008304
ボルト
スプリング・ケース / ロワ・アーム 		006
92 A 123 330 21 30
ガイド・ロッド 002
95 A 123 995 00 44
クランプ 002
98 N 000931 008266
ボルト
クリップ / サポート・パイプ 		002
101 N 000137 008204
スプリング・ワッシャ
クリップ / サポート・パイプ 		002
104 N 913004 008004
ナット

これに変更 N 910113 008003

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
104 N 910113 008003
ナット
クリップ / サポート・パイプ 		002
107 N 913004 012009
ナット

これに変更 N 910113 012003

ﾌｯﾄﾉｰﾄ解説
[042]
警告: 変更された締付けトルクに注意
 		-
107 N 910113 012003
ヘキサゴン・ナット
ブレーキ・サポート / ロワ・アーム 		002
110 A 126 330 12 43
マウント・ブラケット
左 		001
110 A 126 330 13 43
マウント・ブラケット
右 		001
113 A 126 333 54 14
ベアリング
フロント 		002
116 A 126 333 33 14
ベアリング
後部 		002
119 A 126 333 04 66
ハウジング
(ベアリング・ポット) ブレーキ・サポート 		002
120 A 126 330 10 35
ジョイント
ブレーキ・サポート 		002
121 A 123 333 15 65
ラバー・バッファ 002
122 A 126 990 00 12
ボルト
ベアリング・ポット / ベアリング・ステップ 		004
125 N 000912 010047
ボルト
ベアリング・ポット / ベアリング・ステップ 		004
128 N 000125 010532
ウインドウ
ベアリング・ポット / ベアリング・ステップ 		004
131 N 910118 010002
ナット
ベアリング・ポット / ベアリング・ステップ 		004
134 A 126 990 20 01
ボルト
ベアリング・ステップ / フレーム 		004
137 A 126 330 04 88
ナット
ベアリング・ステップ / フレーム 		004
138 N 914130 010201
ボルト
フロント・アクスル・サポート / ベアリング・ステップ 		006
140 A 116 586 05 33
リペア・キット
ガイド・ジョイント・スリーブ 		002
143 A 126 330 11 35
リペア・キット
サポート・ジョイント 		002
146 A 123 330 14 75
リペア・キット
ブレーキ・サポート / ロワ・アーム 		002
149 A 126 330 00 75
リペア・キット
ロワ・アーム / フレーム 		002
152 A 116 330 00 18
リペア・キット
エキセントリック・ピン 		002
155 A 116 586 04 33
リペア・キット
サポート･ジョイント・スリーブ 		002
158 A 126 330 06 88
リペア・キット
フロント・アクスル固定用ツール 		001
