一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

Schema

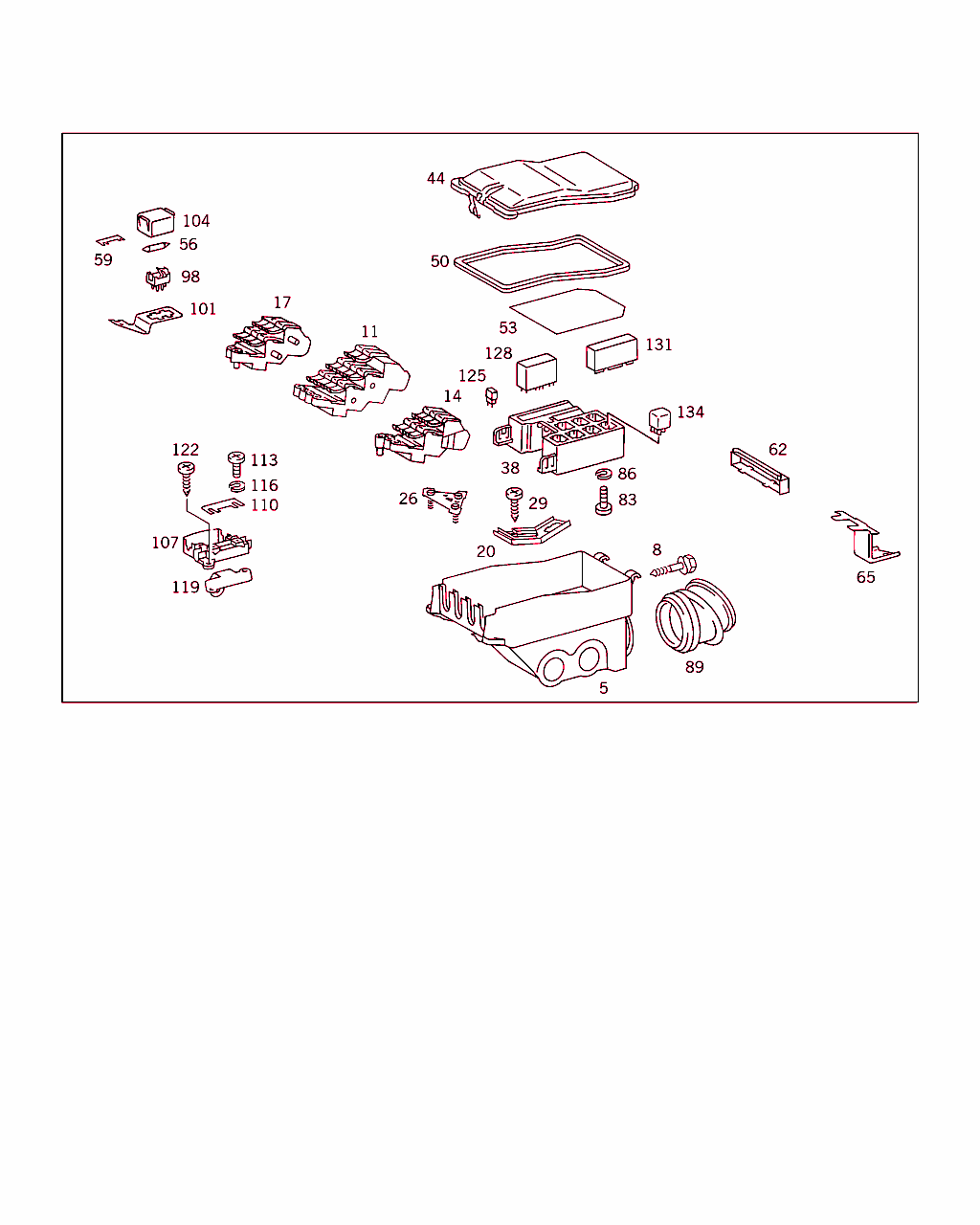

B54045000034.950623

[image]

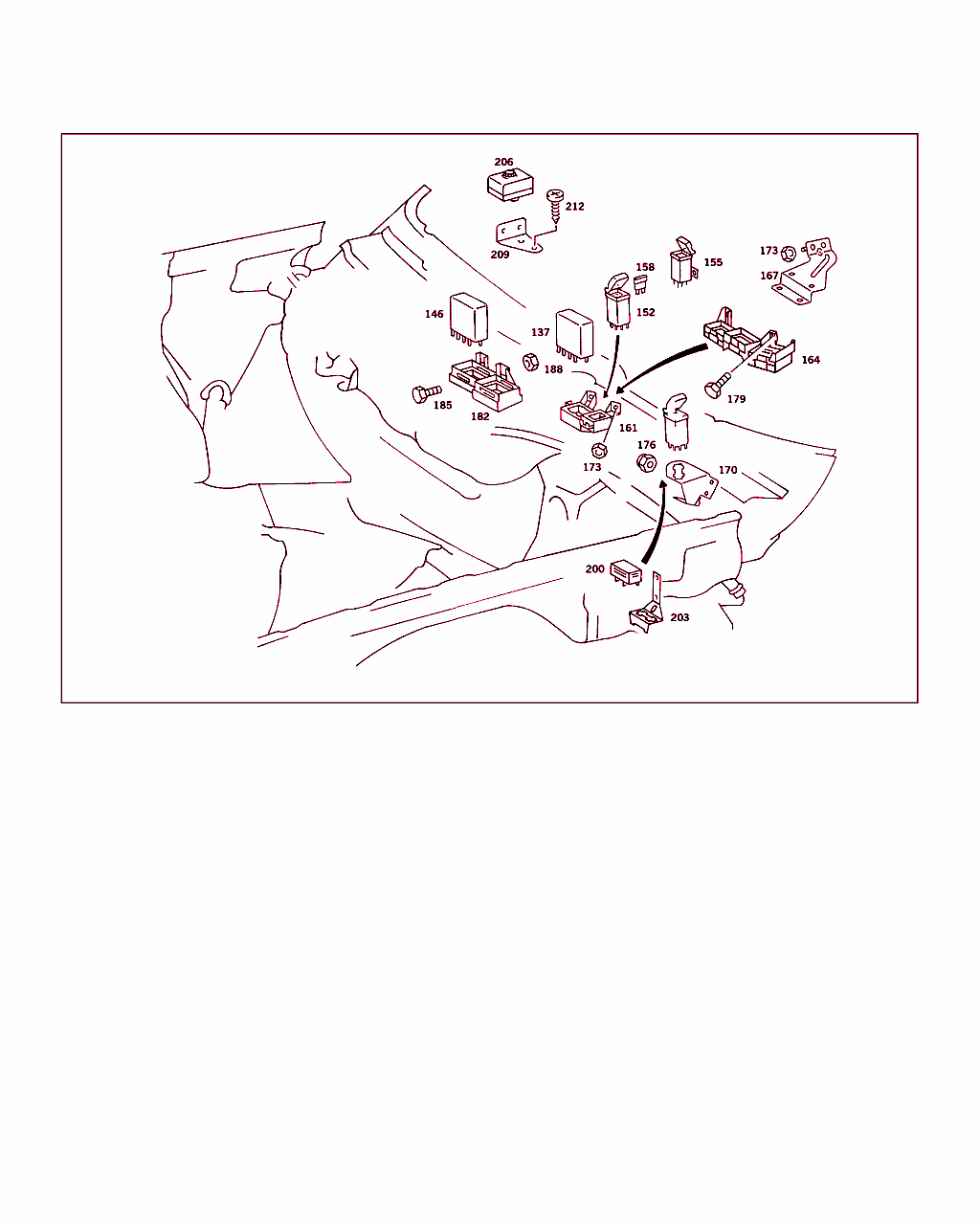

B54045000106.930908

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 540 04 50
ヒューズ・ボックス
リレーおよびヒューズ・ボックス 		001
8 N 914031 004209
ワッシャ付きボルト
ヒューズ・ボックスをファイヤ・ウォールに 		002
11 A 126 540 08 50
ヒューズ・ボックス
中央 		001
14 A 126 540 07 50
ヒューズ・ボックス
左 		001
17 A 126 540 09 50
ヒューズ・ボックス
右 		001
20 A 126 545 43 40
ホルダー
車内ハーネス・コネクタ 		001 LA
29 N 007981 004325
鉄板ビス
リレーおよびヒューズ・ボックス/ホルダ 		002 LA
38 A 126 545 41 40
ホルダー
リレー 		001
44 A 126 540 01 82
カバー
リレーおよびヒューズ・ボックス 		001
50 A 126 545 00 94
ラバー・パッド 001
53 A 126 545 14 00
マーキング・ストリップ

ﾌｯﾄﾉｰﾄ解説
[035]
ｼｬｼﾅﾝﾊﾞNo.以前: A 269896
 		001
53 A 126 545 17 00
マーキング・ストリップ

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		001
56 A 000 545 82 34
クリップ
8 A 		001
56 A 000 545 83 34
クリップ
16 A 		001
56 A 000 545 84 34
クリップ

これに変更 A 001 545 75 34 		-
56 A 001 545 75 34
クリップ
25 A 		001
59 A 000 545 20 34
クリップ
30 A 		001
62 A 126 540 06 73
ホルダー
ヒューズ・ボックス 		001
65 A 126 540 00 73
ホルダー
ヒューズ・ボックス 		001 LA
83 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
83 N 007985 004107
ボルト
ヒューズ・ボックスの電気ケーブル 		NB
83 N 007985 004107
ボルト
ヒューズ・ボックスの電気ケーブル 		003
86 N 912004 004102
スプリング・ワッシャ
ヒューズ・ボックスの電気ケーブル 		NB
89 A 126 545 00 46
ベローズ
ファイヤ・ウォール、左 		001 LA
98 A 201 540 03 50
ヒューズ・ボックス 001
101 A 126 545 98 40
ホルダー
サブ・ヒューズ・ボックス 		001 LA
104 A 123 545 04 46
カバー
サブ・ヒューズ・ボックス 		001
107 A 123 540 04 50
ヒューズ・ボックス

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		001
110 A 000 545 20 34
クリップ
30 A

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		001
113 N 007985 005125
ボルト

これに変更 N 007985 005157 		-
113 N 007985 005157
ボルト
ヒューズをヒューズ・ボックスに

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		002
116 N 912004 005100
スプリング・ワッシャ
ヒューズをヒューズ・ボックスに

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		002
119 A 126 540 47 73
ホルダー
ヒューズ・ボックス

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		001
122 N 007981 004318
鉄板ビス
ヒューズ・ボックスをホルダに

ﾌｯﾄﾉｰﾄ解説
[036]
ｼｬｼﾅﾝﾊﾞNo.以降: A 269897
 		002
125 A 000 540 19 81
ソケット

これに変更 A 000 540 42 81 		-
125 A 000 540 42 81
ソケット
ダイオード付きコンタクト・ブリッジ、2 ピン

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
128 A 201 821 00 47
リレー

これに変更 A 201 821 02 47

ﾌｯﾄﾉｰﾄ解説
[041]
旧部品番号在庫なし、トレーラ・カップリング                                          非装備車の場合
 		-
128 A 201 821 02 47
リレー
ターン・シグナル・リレー、ハザード・ウォーニング・リレー、ヒータ付き リヤ・ウインドウ、ワイパ、?トレーラ・カップリング 		001
131 A 126 542 00 32
コントロール・ユニット

これに変更 A 126 542 02 32

ﾌｯﾄﾉｰﾄ解説
[046]
タクシー、自動車電話または無線機の場合以外
 		-
131 A 126 542 02 32
コントロール・ユニット

これに変更 A 126 542 03 32 		-
131 A 126 542 03 32
コントロール・ユニット
ランプ・モニタ 		001
134 A 001 542 02 19
リレー

これに変更 A 126 820 20 26

ﾌｯﾄﾉｰﾄ解説
[068]
旧部品番号在庫なし、車台番号 A 451889 以前
 		-
134 A 126 820 20 26
コントロール・ユニット
ヘッドランプ・ウォッシャ 		001
134 A 001 542 02 19
リレー
パワー・ウインドウ

♦ 以下から選択できます A 001 542 22 19

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
134 A 001 542 02 19
リレー
補助ファン

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		002
134 A 001 542 02 19
リレー
補助ファン

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
134 A 001 542 02 19
リレー
エア・ポンプ・マグネット・クラッチ 		001
134 A 001 542 02 19
リレー
電動シート調節装置

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
134 A 001 542 02 19
リレー
ステアリング・コラム･チュ−ブ調整

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
134 A 001 542 22 19
リレー
パワー・ウインドウ

♦ 以下から選択できます A 001 542 02 19

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
134 A 001 542 22 19
リレー
補助ファン

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		002
134 A 001 542 22 19
リレー
補助ファン

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
134 A 001 542 22 19
リレー
エア・ポンプ・マグネット・クラッチ 		001
134 A 001 542 22 19
リレー
電動シート調節装置

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
134 A 001 542 22 19
リレー
ステアリング・コラム･チュ−ブ調整

ﾌｯﾄﾉｰﾄ解説
[066]
ｼｬｼﾅﾝﾊﾞNo.以前: A 461997
 		001
134 A 001 542 68 19
リレー

これに変更 A 001 542 97 19 		-
134 A 001 542 97 19
リレー
補助ファン

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
134 A 001 542 78 19
リレー
パワー・ウインドウ

ﾌｯﾄﾉｰﾄ解説
[067]
ｼｬｼﾅﾝﾊﾞNo.以降: A 461998
 		001
134 A 001 542 78 19
リレー
電動シート調節装置

ﾌｯﾄﾉｰﾄ解説
[067]
ｼｬｼﾅﾝﾊﾞNo.以降: A 461998
 		001
134 A 001 542 78 19
リレー
ステアリング・コラム･チュ−ブ調整

ﾌｯﾄﾉｰﾄ解説
[067]
ｼｬｼﾅﾝﾊﾞNo.以降: A 461998
 		001
137 A 002 545 16 05
リレー

これに変更 A 003 545 18 05 		-
137 A 003 545 18 05
リレー

これに変更 A 003 545 01 05 		-
137 A 003 545 01 05
リレー
フューエル・ポンプ・カットオフ

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年の終了以前
 		001
137 A 003 545 25 05
リレー
フューエル・ポンプ・カットオフ、 後装着および触媒コンバータ装備車

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　　
 		001
146 A 002 545 18 05
リレー
エアコン・コンプレッサ 		001
152 A 201 540 08 45
リレー
過電圧保護

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
155 A 201 540 32 45
スイッチ

これに変更 A 201 540 30 45 		-
155 A 201 540 30 45
リレー

これに変更 A 201 540 37 45 		- LA
155 A 201 540 37 45
リレー
過電圧保護

♦ 以下から選択できます A 201 540 30 45

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001 LA
155 A 201 540 38 45
スイッチ

これに変更 A 201 540 37 45 		-
155 A 201 540 37 45
リレー
過電圧保護

♦ 以下から選択できます A 201 540 30 45

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001 LA
158 A 001 545 40 34
クリップ

これに変更 A 002 545 09 34 		-
158 A 002 545 09 34
クリップ 001
161 A 126 540 32 73
ホルダー
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
164 A 126 546 37 43
ホルダー
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　　
 		001
173 N 000934 006007
ナット
ファイヤ・ウォールに取り付けるブラケット 		002
176 N 913017 005000
ナット
過電圧保護 / ブラケット 		001
182 A 126 546 29 43
ホルダー
エア・コンプレッサ・コントロール・ユニット、12 ピン

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
185 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
185 N 304017 006018
ボルト
ファイヤ・ウォールに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		002
188 N 000934 006007
ナット
ファイヤ・ウォールに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		002
200 A 001 542 69 19
リレー
プレッシャ・ポンプ 		001
203 A 126 545 81 40
ホルダー
リレー 		001
206 A 000 545 99 01
ヒューズ・ボックス
リヤ・パワー・シート 		001
209 A 126 545 29 40
ホルダー
サブ・ヒューズ・ボックス

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		001
212 N 007981 004244
鉄板ビス
ブラケット固定用ツール

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年の終了以前
 		002
212 N 007981 004325
鉄板ビス
ヒューズ・ボックスをホルダに 		002
