一覧

乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140

126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

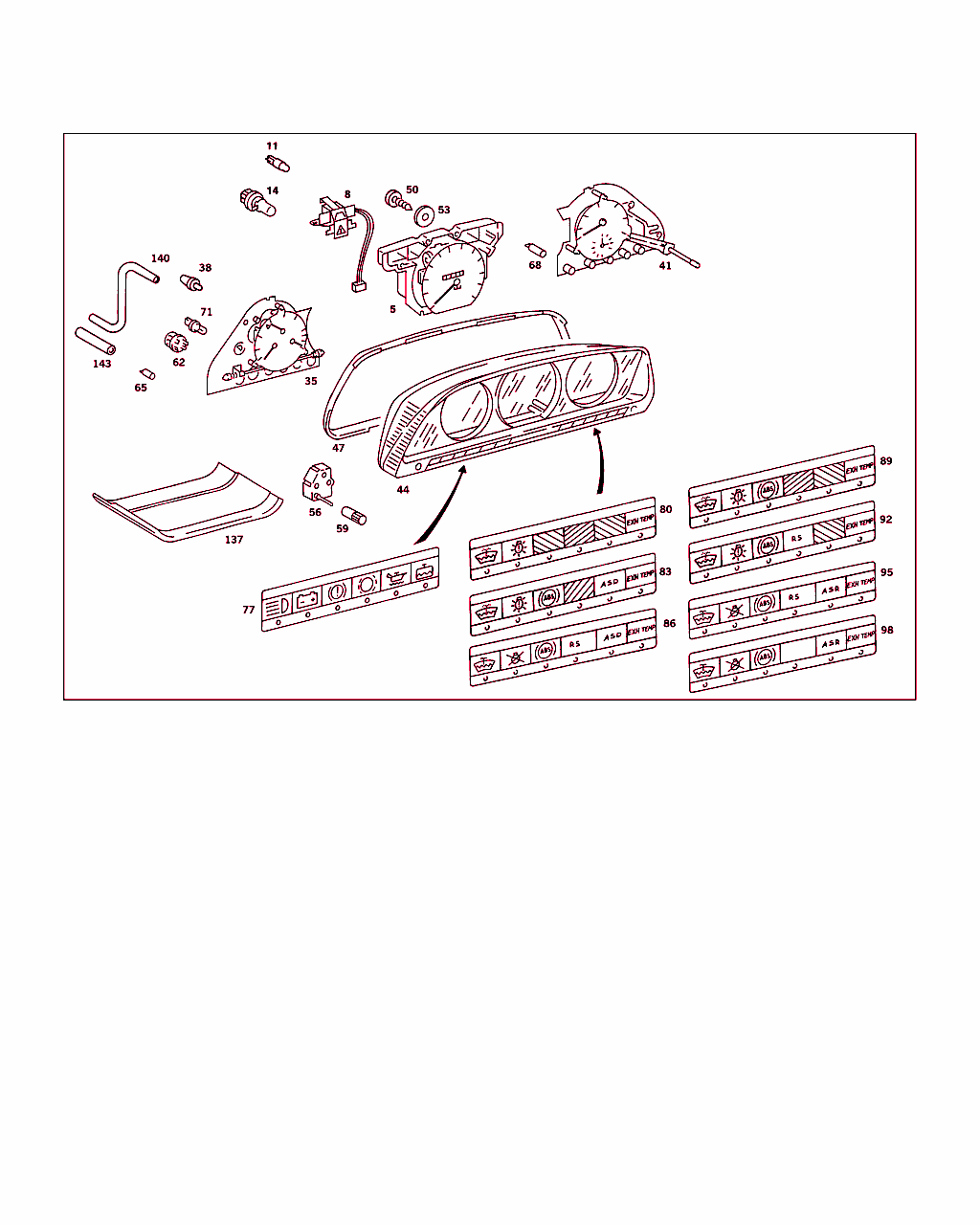

Schema

B54585000084.921103

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 011 542 47 06
スピード・メータ

これに変更 A 012 542 04 06
-
5 A 012 542 04 06
スピード・メータ

これに変更 A 012 542 03 06


フットノート解説
[013]
旧部品番号在庫なし、車台番号 A 275085 以前
-
5 A 012 542 03 06
スピード・メータ
260 KM

フットノート解説
[881]
モデル・イヤー 1988 年の終了以前
001
5 A 012 542 70 06
スピード・メータ

これに変更 A 013 542 34 06


フットノート解説
[086]
旧部品番号在庫なし、車台番号A 491584 以前
-
5 A 013 542 34 06
スピード・メータ

これに変更 A 013 542 84 06
-
5 A 013 542 84 06
スピード・メータ
260 KM

フットノート解説
[101]
ASR/ASD/4 マチック搭載車の場合、トラクション・ウォーニング・インジケータ付替え                   1991 年 8 月の ITZ P 010 も参照
001
8 A 000 540 04 28
プリント基板

これに変更 A 000 540 07 28


フットノート解説
[086]
旧部品番号在庫なし、車台番号A 491584 以前
-
8 A 000 540 07 28
プリント基板
昼/夜スイッチ
001
11 A 001 544 50 94
電球
機能コントロール

フットノート解説
[084]
シャシナンバNo.以前: A 491584
001
14 A 000 545 34 19
ソケット・ランプ
機能コントロール

フットノート解説
[085]
シャシナンバNo.以降: A 491585
001
35 A 004 540 07 47
インストルメント・クラスタ

これに変更 A 004 540 15 47


フットノート解説
[034]
旧部品番号、在庫なし、車台番号 在庫なし、車台番号 A 350464 以前
-
35 A 004 540 15 47
インストルメント・クラスタ

これに変更 A 004 540 25 47

• +001 A 124 500 01 06


フットノート解説
[084]
シャシナンバNo.以前: A 491584
-
35 A 004 540 25 47
インストルメント・クラスタ

フットノート解説
[085]
シャシナンバNo.以降: A 491585
001
38 A 201 546 00 25
クリップ
インストルメント・クラスタ

フットノート解説
[084]
シャシナンバNo.以前: A 491584
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
001
41 A 003 542 25 16
タコメータ
時計装備
001
44 A 000 542 35 56
ハウジング 001
47 A 000 542 12 80
シール・リング 001
50 N 007981 003257
鉄板ビス 009
53 N 009021 004202
ウインドウ

これに変更 N 009021 004207
-
53 N 009021 004207
ウインドウ 002
56 A 000 542 35 25
ポテンショメータ

フットノート解説
[084]
シャシナンバNo.以前: A 491584
001
56 A 000 542 50 25
ポテンショメータ

フットノート解説
[085]
シャシナンバNo.以降: A 491585
001
59 A 000 542 24 89
ボタン 002
62 A 000 545 40 19
ソケット
チャージ・ウォーニング・ランプ、インストルメント・クラスタ・ ランプ
003
65 A 000 544 67 94
電球

これに変更 N 072601 012240
-
65 N 072601 012240
電球
チャージ・ウォーニング・ランプ、インストルメント・クラスタ・ ランプ
W3W 12V
003
68 A 000 545 34 19
ソケット・ランプ
ターン・シグナル・インジケータ、ブレーキ・パッド摩耗インジケータ、 パーキング・ブレーキ、ハイ・ビーム、燃料
006
71 N 072601 012230
電球
インジケータ・ランプ
W5/1,2-12V 1,2W
006
77 A 126 540 48 43
ストリップ
001
89 A 126 540 39 43
ストリップ
右、アンチロック・ブレーキング・システムの場合のみ
001
92 A 126 540 67 43
ストリップ

これに変更 A 126 540 71 43


フットノート解説
[047]
シャシナンバA 407304以前の場合は、旧部品番号を使いきります。
-
92 A 126 540 78 43
ストリップ
右、アンチロック・ブレーキング・システムおよび エアバッグの場合のみ
001
95 A 126 540 81 43
ストリップ
ABS、エアバッグおよび ASR の場合のみ、右
001
98 A 126 540 82 43
ストリップ
ABS および ASR の場合のみ、右
001
137 A 126 695 00 30
カバー
インストルメント・クラスタ
440 MM

フットノート解説
[409]
組立時に調整のこと
001
140 A 013 997 53 82
ホース
ジョイントから燃料 消費インジケータまで
1100 MM

フットノート解説
[404]
メートル単位で注文のこと
001
143 A 007 997 61 82
ホース
30 MM

フットノート解説
[404]
メートル単位で注文のこと
001
