乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140

126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

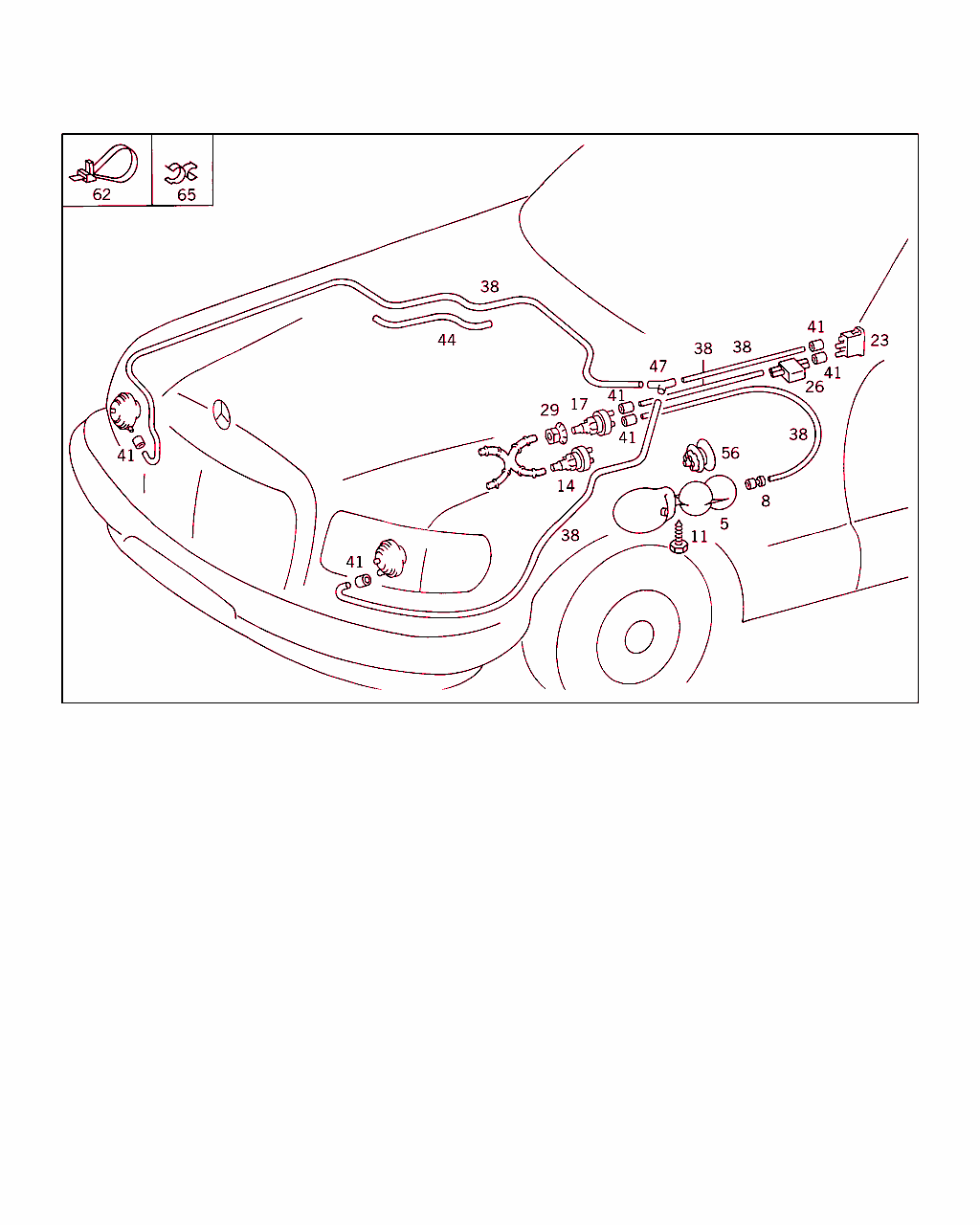

Schema

B80015000008.950623

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 123 800 11 19
タンク
ヒータ、エアコン、ヘッドランプ光軸調整
001
8 A 107 805 01 98
ガスケット 003
11 N 007976 004205
鉄板ビス
バキューム・リザーブ・タンク / 左リヤ・ホイール・ハウス・ ブラケット
002
14 A 126 800 00 78
チェック・バルブ
インストルメント・パネル
001
14 A 126 800 00 78
チェック・バルブ
ヘッドランプ光軸調整

フットノート解説
[006]
シャシナンバNo.以前: A 338233
001
17 A 000 800 06 78
バルブ
エンジン・ルーム、左
001
23 A 000 800 04 73
スイッチ
ヘッドランプ光軸調整 / ランプ・スイッチ付き カバー

♦ 以下から選択できます A 000 800 07 73

フットノート解説
[006]
シャシナンバNo.以前: A 338233
001
23 A 000 800 07 73
スイッチ

これに変更 A 000 800 04 73
-
23 A 000 800 04 73
スイッチ
ヘッドランプ光軸調整 / ランプ・スイッチ付き カバー

フットノート解説
[006]
シャシナンバNo.以前: A 338233
001
23 A 124 800 01 73
スイッチ

これに変更 A 124 800 00 73
-
23 A 124 800 00 73
スイッチ
ヘッドランプ光軸調整 / ランプ・スイッチ付き カバー

フットノート解説
[007]
シャシナンバNo.以降: A 338234
001
26 A 126 800 10 78
バルブ
ヘッドランプ光軸調整用 コントロール・スイッチ

フットノート解説
[007]
シャシナンバNo.以降: A 338234
001
29 A 126 805 00 99
リング
/ エンジン・ルーム内チェック・バルブ
002
38 A 000 158 14 35
パイプ

フットノート解説
[404]
メートル単位で注文のこと
-
38 A 000 158 14 35
パイプ
コントロール・スイッチからチェック・バルブまで
950 MM
001
38 A 000 158 14 35
パイプ
チェック・バルブからリザーブ・タンクまで
900 MM
001
38 A 000 158 14 35
パイプ
コントロール・スイッチからヘッドランプ・ユニット Y 型ジョイント ヘッドランプ・ユニット
950 MM
001
38 A 000 158 14 35
パイプ
Y 型ジョイントから左ヘッドランプ・ユニット 間
950 MM
001
38 A 000 158 14 35
パイプ
Y 型ジョイントから左ヘッドランプ・ユニット 右
2180 MM
001
38 A 000 158 14 35
パイプ
エンジンからエンジン・ルーム・ディストリビュータまで
500 MM
001
41 A 007 997 61 82
ホース
30 MM

フットノート解説
[404]
メートル単位で注文のこと
-
41 A 007 997 61 82
ホース
/ コントロール・スイッチ
30 MM
002
41 A 007 997 61 82
ホース
/ バキューム・エレメント
30 MM
002
41 A 007 997 61 82
ホース
エンジンに取り付け
70 MM
001
41 A 107 833 01 97
ホース

これに変更 A 117 078 05 81
-
41 A 117 078 05 81
ホース
チェック・バルブ
002
44 N 040621 004227
絶縁チューブ
ジョイントから右ヘッドランプ・ユニットまでの バキューム・ライン

フットノート解説
[404]
メートル単位で注文のこと
001
47 A 117 078 01 45
T ピース
左、ヘッドランプ 光軸調整
001
56 A 111 997 23 81
グロメット

これに変更 A 008 997 17 81
-
56 A 008 997 17 81
グロメット
ファイヤ・ウォールを通るバキューム・ライン
001
62 A 114 997 01 90
連結ピース NB
62 A 001 997 41 90
連結ピース NB
62 A 001 997 43 90
連結ピース NB
62 A 114 997 02 90
連結ピース

これに変更 A 114 997 05 90
-
62 A 114 997 05 90
連結ピース NB
65 A 124 997 02 90
連結ピース NB
