乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140

126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

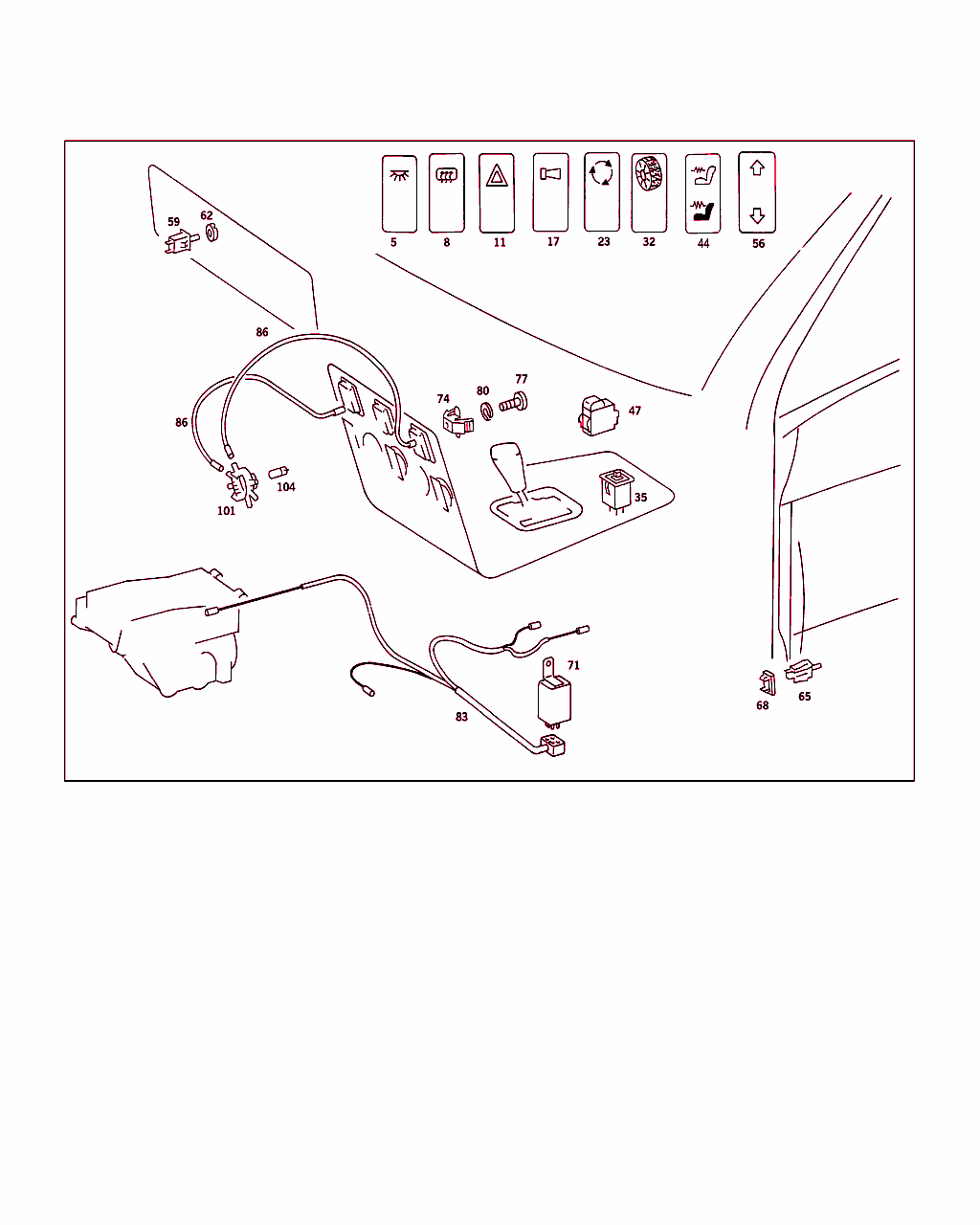

Schema

B82060000073.051025

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
----- Q 000000000001
重要情報
インストルメント・パネルのスイッチ
099
5 A 000 820 59 10
スイッチ
ルーム・ランプ
001
8 A 000 820 61 10
スイッチ
リヤ・ウインドウ・デフォッガ
001
11 A 000 820 90 10
スイッチ
ハザード・ウォーニング・ランプ・スイッチ
001
17 A 001 545 54 07
スイッチ
ダブル・トーン・ホーン

フットノート解説
[009]
シャシナンバNo.以前: A 243516
ハウジング上部のスイッチ
001
23 A 126 820 50 10
スイッチ
オートマチック・クライメート・コントロール内気循環
001
32 A 126 820 73 10
スイッチ
スリップ限界値スイッチ

フットノート解説
[027]
シャシナンバNo.以前: 039 A 391574
001
32 A 126 820 94 10
スイッチ
スリップ限界値スイッチ

フットノート解説
[028]
シャシナンバNo.以降: 039 A 391575
001
35 A 124 820 18 10
スイッチ
ミラー調整
001
44 A 129 820 76 10
スイッチ
運転席シート・ヒータ、右

フットノート解説
[010]
シャシナンバNo.以降: A 243517
ハウジング下部のスイッチ
001
44 A 129 820 76 10
スイッチ
運転席シート・ヒータ、左

フットノート解説
[010]
シャシナンバNo.以降: A 243517
ハウジング下部のスイッチ
001
47 A 124 820 49 10
スイッチ
パワー・ウインドウ、 センタ・コンソール内チャイルド・ロック
001
56 A 124 820 46 10
スイッチ
パワー・ウインドウ、左センタ・コンソール
002
56 A 124 820 45 10
スイッチ
パワー・ウインドウ、右センタ・コンソール
002
56 A 126 820 62 10
スイッチ
パワー・ウインドウ、左リヤ・サイド・ パネル
001
56 A 126 820 63 10
スイッチ
パワー・ウインドウ、右リヤ・サイド・ パネル
001
59 A 201 820 21 10
スイッチ
グローブ・ボックス・ランプ
001
62 A 116 990 00 65
ナット
インストルメント・パネルのスイッチ
001
65 A 001 545 87 14
スイッチ
ドア・コンタクト
NB
68 A 000 821 00 38
カバー
ドア・コンタクト・ホールを 塞ぐため
NB
71 A 005 545 33 32
コントロール・ユニット

これに変更 A 004 545 08 32


フットノート解説
[037]
取付けの前にブラケットを曲げる
-
71 A 004 545 08 32
コントロール・ユニット
インストルメントおよびスイッチ・イルミネーション・ランプ
001
74 A 000 540 01 69
ソケット・ターミナル
インストルメントおよびスイッチ・イルミネーション・ランプ
001
77 N 007985 004125
ボルト

これに変更 N 007985 004107
-
77 N 007985 004107
ボルト
ケーブル・コネクタのケーブル・ハーネス
001
80 N 912004 004102
スプリング・ワッシャ
ケーブル・コネクタのケーブル・ハーネス
001
83 A 126 540 66 10
ケーブル・ハーネス
インストルメントおよびスイッチ・イルミネーション・ランプ
001 LA
86 A 126 820 42 15
光ファイバ
ルーム・ランプ・ロッカ・スイッチ
001
86 A 126 820 42 15
光ファイバ
リヤ・ウインドウ・デフォッガ
001
101 A 123 821 05 14
ディストリビュータ
光ファイバ
001
104 N 072601 012230
電球
光ファイバ・ケーブル用光源
W5/1,2-12V 1,2W
001
104 N 072601 012230
電球
操作ユニット照明
W5/1,2-12V 1,2W
003
