乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140

126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

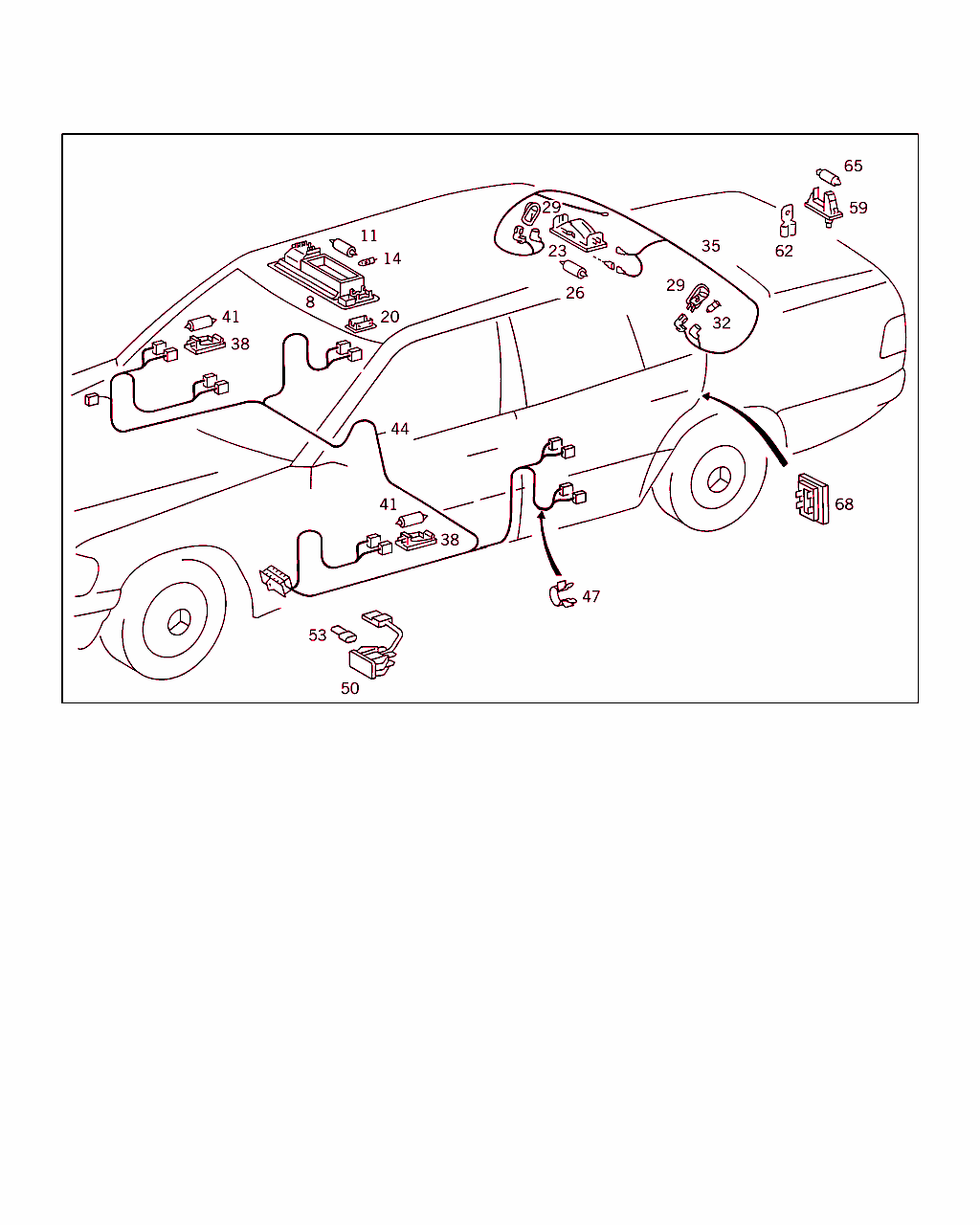

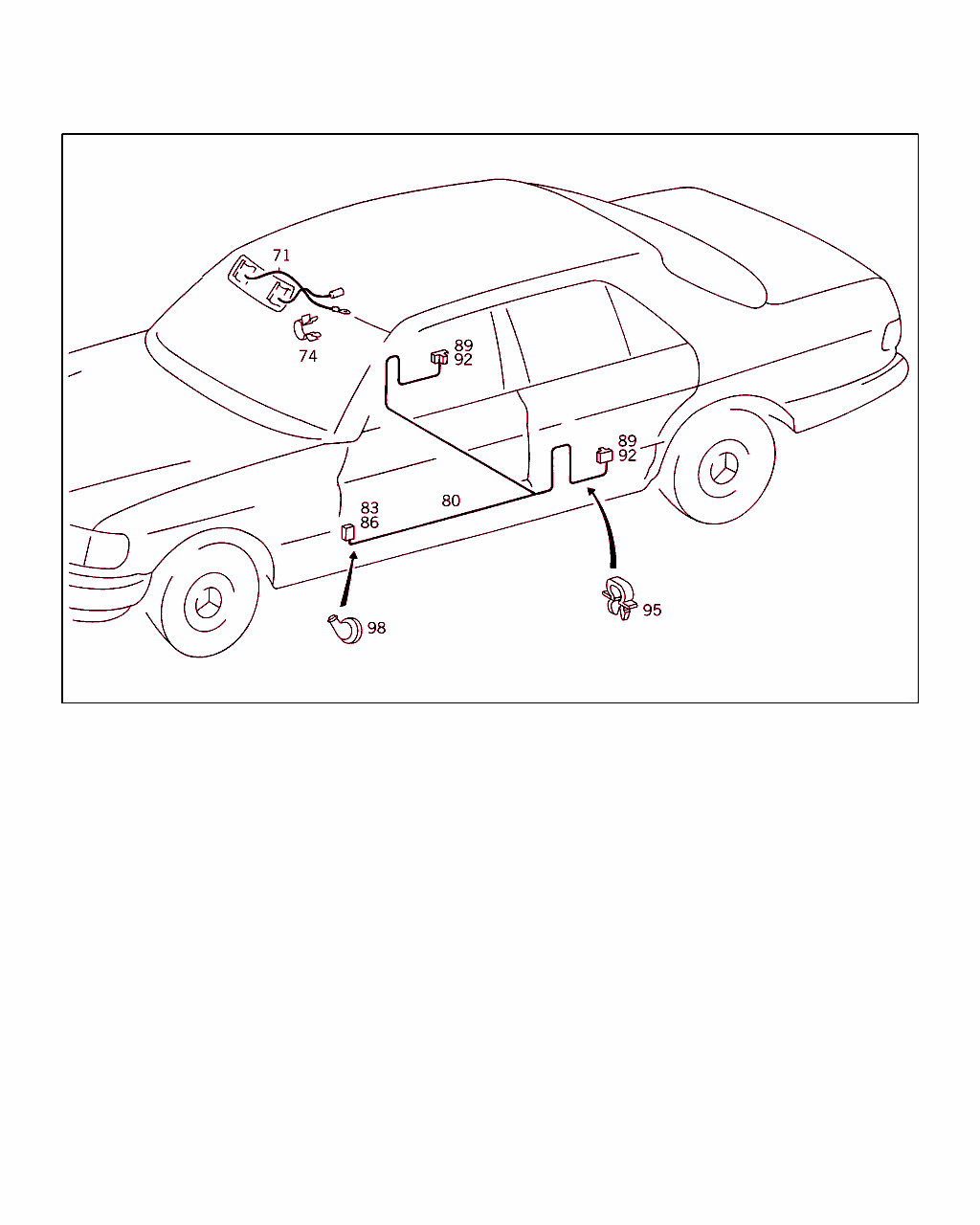

Schema

B82165000017.950623

[image]

B82165000018.950623

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
8 A 124 820 13 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 22 01
001 LA
8 A 124 820 22 01
ルーム・ランプ
フロント・ルーフ・フレーム

♦ 以下から選択できます A 124 820 13 01
001 LA
11 N 072601 012120
電球
ルーム・ランプ
K-12V 10W
001
14 N 922008 012000
電球
読書灯
001
14 N 072601 012230
電球
シートベルト・ウォーニング
W5/1,2-12V 1,2W
003
23 A 126 820 01 01
ルーム・ランプ
リヤ・ルーフ・フレーム
001
26 N 072601 012120
電球
ルーム・ランプ
K-12V 10W
001
29 A 126 820 03 01
ルーム・ランプ
(読書灯) 左リヤ
001
29 A 126 820 04 01
ルーム・ランプ
(読書灯) 右リヤ
001
32 N 922008 012000
電球
読書灯
002
35 A 126 820 35 15
電気ケーブル
リヤ読書灯
001
38 A 123 820 01 01
ルーム・ランプ

これに変更 A 126 820 13 01


フットノート解説
[041]
旧部品番号在庫なし、車台番号 A 474335 以前
-
38 A 126 820 13 01
ルーム・ランプ
グローブ・ボックス
001
38 A 126 820 13 01
ルーム・ランプ
(エントランス・ランプ) 運転席および リヤ・ドア
004
41 N 072601 012130
電球
グローブ・ボックス・ランプ
R5W-12V
001
41 N 072601 012130
電球
エントランス・ランプ
R5W-12V
004
44 A 126 540 39 10
ケーブル・ハーネス
エントランス・ランプ

フットノート解説
[047]
シャシナンバNo.以前: 9/88 (A 434548)
001
44 A 126 543 02 26
ケーブル・ハーネス
エントランス・ランプ

フットノート解説
[048]
シャシナンバNo.以降: 9/88 (A 434549)
001
47 A 000 995 54 44
クランプ

これに変更 A 000 995 60 44
-
47 A 000 995 60 44
クランプ
ケーブル・ハーネス/リヤ・ドア・インナ・プレート
001
50 A 001 546 59 41
ケーブル・コネクタ
エントランス・ランプ / フロント・パーティション および B ピラー
003
53 A 000 546 08 45
絶縁スリーブ
エントランス・ランプ / フロント・パーティション および B ピラー
003
59 A 201 820 04 01
ルーム・ランプ

これに変更 A 201 820 08 01

• +001 A 123 821 00 17


フットノート解説
[033]
盗難防止警報装置のみ
[039]
シャシナンバNo.以前: A 434458
-
59 A 201 820 08 01
ルーム・ランプ

これに変更 A 201 820 12 11

• +001 A 201 820 11 10
• +001 A 201 821 04 25
-
59 A 201 820 12 11
ルーム・ランプ
トランク・ルーム・ランプ

フットノート解説
[033]
盗難防止警報装置のみ
[040]
シャシナンバNo.以降: A 434459
001
59 A 201 820 06 01
ルーム・ランプ

これに変更 A 201 820 09 01


フットノート解説
[038]
旧部品番号在庫なし、車台番号 A 434458 以前
-
59 A 201 820 09 01
ルーム・ランプ

これに変更 A 201 820 12 11

• +001 A 201 820 21 10
• +001 A 201 821 04 25
-
59 A 201 820 12 11
プレート
トランク・ルーム・ランプ

フットノート解説
[034]
盗難防止警報装置以外
001
62 A 123 821 00 17
ブッシュ
トランク・ルーム・ランプ
001
65 N 072601 012120
電球
トランク・ルーム・ランプ
K-12V 10W
001
68 A 126 820 00 74
リフレクタ
運転席ドア、ロック側
002
68 A 126 820 00 74
リフレクタ
リヤ・ドア、ロック側
002
----- Q 000000000001
重要情報
サン・バイザ・ミラー・ランプ
099
71 A 126 540 92 10
ケーブル・ハーネス
サン・バイザ・ミラー・ランプ
001
74 A 000 995 54 44
クランプ

これに変更 A 000 995 60 44
-
74 A 000 995 60 44
クランプ
ケーブル・ハーネス / ルーフ・フレーム
001
80 A 126 540 44 10
ケーブル・ハーネス
リヤ・ドア灰皿
001
83 A 013 545 32 28
ソケット・スリーブ・ハウジング
マルチポイント・コネクタ
001
86 A 001 545 28 26
ソケット・スリーブ

これに変更 A 002 545 99 26
-
86 A 002 545 99 26
ラウンド・ソケット・スリーブ
2.5 MM
002
89 A 001 545 87 28
ソケット・スリーブ・ハウジング
リヤ・ドア灰皿
002
92 A 007 545 69 28
フラット・ソケット・スリーブ
TO 001 545 87 28
004
95 A 000 995 68 44
クランプ
リヤ・ドア灰皿照明用 ケーブル・ハーネス
001
98 A 110 997 14 81
グロメット

これに変更 A 107 997 08 81
-
98 A 107 997 08 81
グロメット

これに変更 A 007 997 58 81
-
98 A 007 997 58 81
グロメット
リヤ・ドア灰皿照明用 ケーブル・ハーネス
001
