乗用車セダン、ロング・ホイールベース、モデル・イヤー 86 年識別 No. A 273484 以前、例外は A 263454、A 263474乗用車セダン、ロング・ホイールベース、モデル・イヤー 87 年識別 No. A 273485 以降および A 263454、A 263474識別 No. A 362805 以前、例外はA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、乗用車セダン、ロング・ホイールベース、モデル・イヤー 88 年識別 No. A 362806 以降およびA 357556、A 359439、A 359447、A 359454、A 359463、A 359489、A 361497、A 361535、A 361540A 361767、識別 No. A 428970 以前、例外はA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428896、A 428929、A 428937、A 428940乗用車セダン、ロング・ホイールベース、モデル・イヤー 89 年識別 No. A 428971 以降およびA 399028、A 422821、A 426520、A 426951、A 427413、A 428218、A 428296、A 428298、A 428336A 428360、A 428457、A 428467、A 428573、A 428580、A 428642、A 428672、A 428675、A 428852A 428898、A 428929、A 428937、A 428940識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車セダン、ロング・ホイールベース、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 492048,A 492072,A 492270,A 492284,A 492299,A 492520,A 492628,A 492655,A 492679A 492736,A 492802,A 493299,A 493348,A 493388,A 493512,A 493599,A 493610,A 493622A 493803,A 493813,A 493970,A 493992,A 494023,A 494035,A 494492,A 495689,A 495698A 495709,A 495711,A 495720,A 495732,A 495736,A 495738,A 495741,A 495761,A 495767EXCEPT FOR A 495824,A 495899,A 496048,A 496237,A 496236,A 507458
UP TO IDENT NO. A 556388 EXCEPT FOR
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
PASSENGER CAR,SEDAN,WITH ELONGATED WHEELBASE,MODEL YEAR '91
FROM IDENT NO. A 556389 ALSO INSTALLED ON
A 549839,A 549885,A 549934,A 550546,A 550682,A 550865,A 550879,A 550839,A 551026A 551576,A 551675,A 551687,A 555727,A 555781,A 555870,A 556140
126.039 => 560 SEL JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

Schema

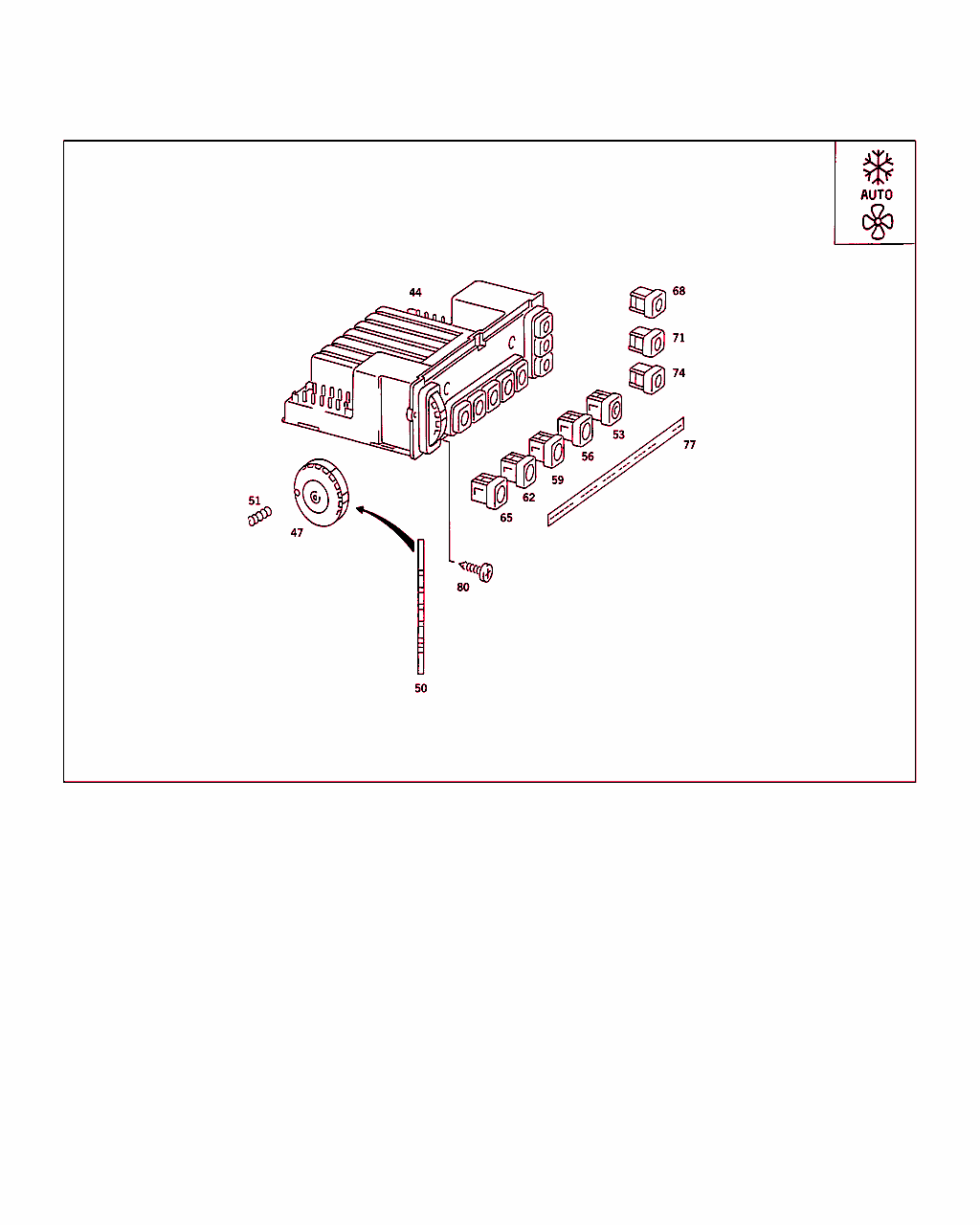

B83135000026.921026

[image]

B83135000041.930913

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
44 A 126 830 05 85
操作ユニット
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[871]
モデル・イヤー 1987 年以前　　
 		001
44 A 126 830 08 85
操作ユニット

これに変更 A 126 830 09 85 		-
44 A 126 830 09 85
操作ユニット
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[880]
モデル・イヤー 1988 年以降　
 		001
47 A 201 820 01 03
セレクタ

これに変更 A 201 820 06 03 		-
47 A 201 820 06 03
セレクタ
温度セレクタ 		001
50 A 124 821 28 67
記号

これに変更 A 124 821 29 67 		-
50 A 124 821 29 67
記号
温度セレクタ 		001
51 A 201 993 66 01
スプリング
温度セレクタ 		001
53 A 124 820 05 92
ボタン
(プッシュ・ボタン)「オフ」 		001
56 A 124 820 04 92
ボタン
(プッシュ・ボタン) エアコン・コンプレッサ、オフ 		001
59 A 124 820 03 92
ボタン
(プッシュ・ボタン) エアコン・コンプレッサ、オン 		001
62 A 124 820 02 92
ボタン
(プッシュ・ボタン) トータル・ベンチレーション 		001
65 A 201 820 00 92
ボタン
(プッシュ・ボタン) デフロスト 		001
68 A 124 820 06 92
ボタン
ブロワ・コントロール、最大 		001
71 A 124 820 07 92
ボタン
オートマチック・ブロワ・コントロール 		001
74 A 124 820 08 92
ボタン
ブロワ・コントロール、最小 		001
77 A 126 817 03 20
表示ラベル
英語 		001
80 N 007981 003335
鉄板ビス

これに変更 N 007981 003203 		-
80 N 007981 003203
鉄板ビス
コントロール・ユニット / カバー上部 		002
86 A 126 830 14 72
温度センサ
車内 / ルーフ・フレーム 		001
92 A 116 987 14 44
ロック・ディスク
ベンチレーション、温度センサおよび サーモスタット用、右フロント・ピラーを通る 		001 LA
95 A 126 832 28 88
ホース

これに変更 A 124 832 09 88 		- LA
95 A 124 832 09 88
ホース
ルーフ・フレームの温度センサから エア・ジェット・ノズル・ホースまで

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
98 A 126 988 52 78
クリップ
エア・ガイド・ホース / フロント・ルーフ・ フレーム 		001 LA
98 A 126 988 52 78
クリップ
ブリーダ・ライン 		002
101 A 124 832 03 88
ホース 001 LA
107 A 000 830 61 08
ブロワ

これに変更 A 000 830 96 08 		-
107 A 000 830 96 08
ブロワ

これに変更 A 000 830 19 08 		-
107 A 000 830 19 08
ブロワ
ブロワ / エア・ダクト 		001
107 A 000 830 96 08
ブロワ

これに変更 A 000 830 19 08 		-
107 A 000 830 19 08
ブロワ
ブロワ / エア・ダクト 		001
110 A 126 835 02 93
スペーサ

これに変更 A 126 835 03 93 		- LA
110 A 126 835 03 93
スペーサ 001 LA
116 A 126 835 36 14
ホルダー
ヒータ・ハウジング、右 		001 LA
119 A 126 832 03 88
ホース
エア・ジェット・ノズルと ベンチレーション・パイプの間 		001 LA
134 A 126 830 05 54
ノズル
(エア・ジェット・ノズル) 		001 LA
137 A 126 835 02 98
ガスケット
エア・ジェット・ノズル/ヒータ・ボックス 		001
