一覧

乗用車クーペ、モデル・イヤー 86 年 識別 No. A 274510 以前、例外は A 270130乗用車クーペ、モデル・イヤー 87 年 識別 No. A 274511 以降および A 270130 識別 No. A 363061 以前、例外は A 358592、A 359467、A 359503、A 361837、A 361919、乗用車クーペ、モデル・イヤー 88 年 識別 No. A 363062 以降および A 358592、A 359467、A 359503、A 361837、A 361919、識別 No. A 428934 以前、例外はA 400857、A 425637、A 427963、A 428649、A 428892乗用車クーペ、モデル・イヤー 89 年識別 No. A 428935 以降およびA 400857、A 425637、A 427963、A 428649、A 428892識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車クーペ、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767例外は A 495824、A 495899、A 496048A 550086,A 551121,A 551185,A 551662,A 551707,A 555713,A 555874,A 555973 PASSSENGER CAR,COUPE,MODEL YEAR '91
FROM IDENT NO. A 556911 ALSO INSTALLED ON
A 550086,A 551121,A 551185,A 551662,A 551707,A 555713,A 555874,A 555973 UP TO IDENT NO. A 607771
PASSSENGER CAR,COUPE,MODEL YEAR '92
FROM IDENT NO. A 607772
126.045 => 560 SEC JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

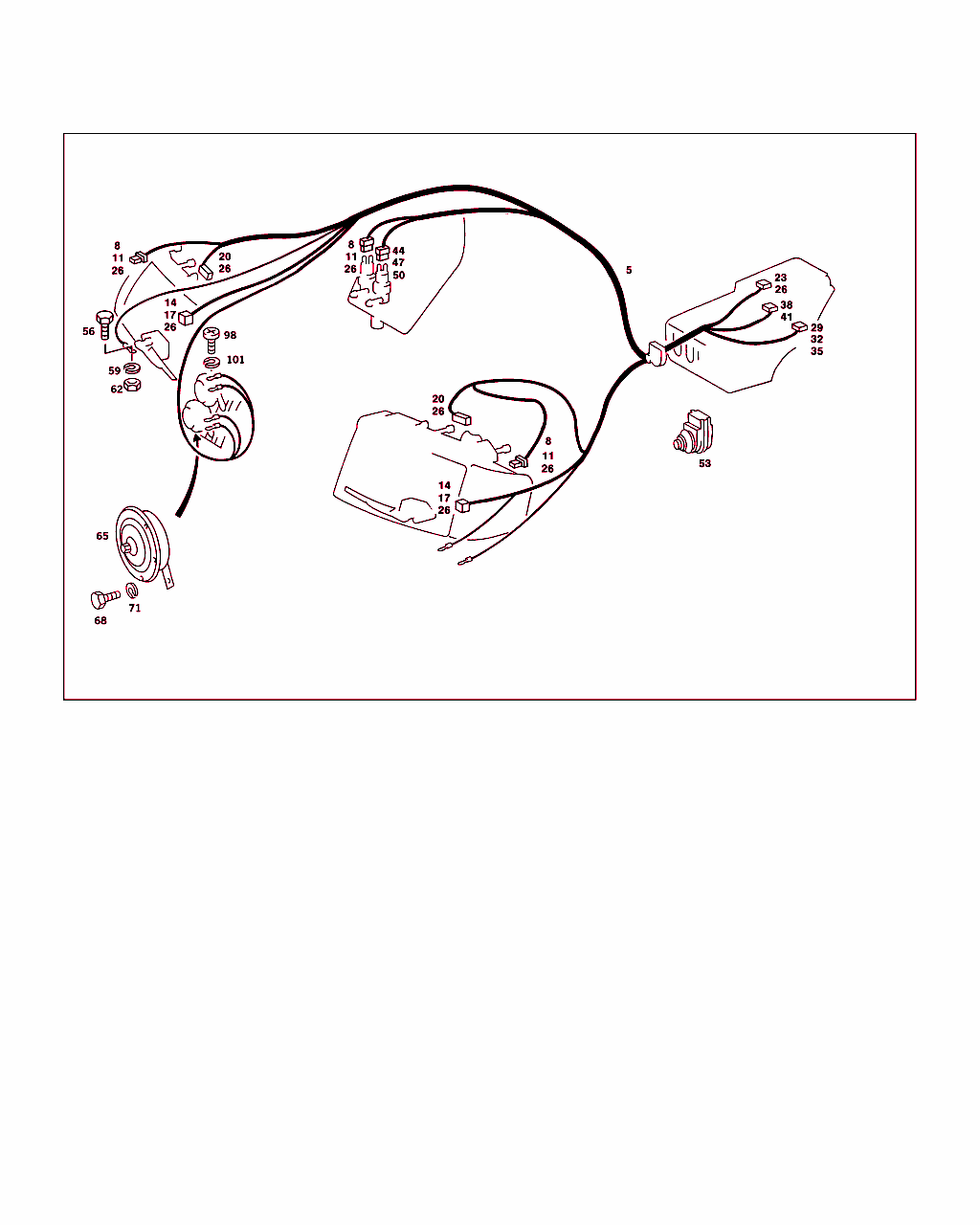

Schema

B54090000051.921103

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 540 88 05
ケーブル・ハーネス

これに変更 A 126 540 30 32

ﾌｯﾄﾉｰﾄ解説
[062]
旧部品番号在庫なし、車台番号A 491584 以前
 		-
5 A 126 540 30 32
電気ケーブル
ヘッドランプ 		001
8 A 008 545 37 28
クラッチ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001
8 A 008 545 37 28
クラッチ
ターン・シグナル・ランプ 		002
11 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		003
14 A 007 545 00 28
ソケット・スリーブ・ハウジング

これに変更 A 015 545 49 28 		-
14 A 015 545 49 28
プラグ
ヘッドランプ・ウォッシャ・モータ、 4 ピン

これに変更 A 014 545 85 28 		002
14 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン 		002
17 A 009 545 21 28
カバー
TO 007 545 00 28 		002
20 A 011 545 50 28
ハウジング
ヘッドランプ 		002
23 A 126 545 01 28
ハウジング
ヘッドランプ・ウォッシャ・リレー、 6 ピン 		001
26 A 001 545 35 26
ソケット・スリーブ

これに変更 A 003 545 26 26 		-
26 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
29 A 006 545 78 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 6 ピン 		001
32 A 009 545 30 28
アッパハウジング
TO 006 545 78 28 		001
35 A 001 545 38 26
コンタクト・ピン
TO 006 545 78 28 		NB
38 A 013 545 13 28
ソケット・スリーブ・ハウジング
ランプ・モニタ・ユニット、8 ピン 		001
41 A 001 545 28 26
ソケット・スリーブ

これに変更 A 002 545 99 26 		-
41 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
44 A 000 821 24 25
中間プラグ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		001
47 A 000 821 19 26
プラグ
TO 000 821 24 25 		001
50 A 010 545 52 28
ソケット・スリーブ
TO 000 821 24 25 		002
53 A 126 546 03 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
56 N 000933 004028
ボルト
アース・ケーブル / ラジエタ・バッフル・プレート 		001
59 N 912004 004102
ロック・ワッシャ
アース・ケーブル / ラジエタ・バッフル・プレート 		001
62 N 000934 004006
ナット
アース・ケーブル / ラジエタ・バッフル・プレート 		001
65 A 003 542 30 20
ホーン

これに変更 A 003 542 27 20

ﾌｯﾄﾉｰﾄ解説
[033]
旧部品を使いきる、車台番号 A 462472 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
65 A 003 542 27 20
ホーン
ロー・トーン 		001
65 A 003 542 31 20
ホーン

これに変更 A 003 542 28 20

ﾌｯﾄﾉｰﾄ解説
[033]
旧部品を使いきる、車台番号 A 462472 以前　　　　　　　　　　　　　　　　　　　　　　　　　
 		-
65 A 003 542 28 20
ホーン
ハイ・トーン 		001
68 N 000933 008131
ボルト

これに変更 N 304017 008016 		-
68 N 304017 008016
6角ボルト
ホーン / クロス・ビーム 		001
71 N 912004 008102
ロック・ワッシャ
ホーン / クロス・ビーム 		001
98 N 007985 004123
ボルト
電気ケーブル / ホーン 		004
101 N 912004 004102
ロック・ワッシャ
電気ケーブル / ホーン 		004
