一覧

乗用車クーペ、モデル・イヤー 86 年 識別 No. A 274510 以前、例外は A 270130乗用車クーペ、モデル・イヤー 87 年 識別 No. A 274511 以降および A 270130 識別 No. A 363061 以前、例外は A 358592、A 359467、A 359503、A 361837、A 361919、乗用車クーペ、モデル・イヤー 88 年 識別 No. A 363062 以降および A 358592、A 359467、A 359503、A 361837、A 361919、識別 No. A 428934 以前、例外はA 400857、A 425637、A 427963、A 428649、A 428892乗用車クーペ、モデル・イヤー 89 年識別 No. A 428935 以降およびA 400857、A 425637、A 427963、A 428649、A 428892識別 No. A 495806 以前、例外はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767他に取り付けられている場所は A 495824、A495899、A496048、A 496237、A 496263、A 507458乗用車クーペ、モデル・イヤー 90 年識別 No. A 495807 以降、他に取り付けられている場所はA 460855、A 481599、A 487235、A 488709、A 490188、A 490261、A 491180、A 491197、A 491314A 491373、A 491390、A 491407、A 491770、A 491845、A 491860、A 491946、A 492002、A 492016A 492048、A 492072、A 492270、A 492284、A 492299、A 492520、A 492628、A 492655、A 492679A 492736、A 492802、A 493299、A 493348、A 493388、A 493512、A 493599、A 493610、A 493622A 493803、A 493813、A 493970、A 493992、A 494023、A 494035、A 494492、A 495689、A 495698A 495709、A 495711、A 495720、A 495732、A 495736、A 495738、A 495741、A 495761、A 495767例外は A 495824、A 495899、A 496048A 550086,A 551121,A 551185,A 551662,A 551707,A 555713,A 555874,A 555973 PASSSENGER CAR,COUPE,MODEL YEAR '91
FROM IDENT NO. A 556911 ALSO INSTALLED ON
A 550086,A 551121,A 551185,A 551662,A 551707,A 555713,A 555874,A 555973 UP TO IDENT NO. A 607771
PASSSENGER CAR,COUPE,MODEL YEAR '92
FROM IDENT NO. A 607772
126.045 => 560 SEC JAPAN
M: 117968
GA: 722323, 722350
LG: 765706

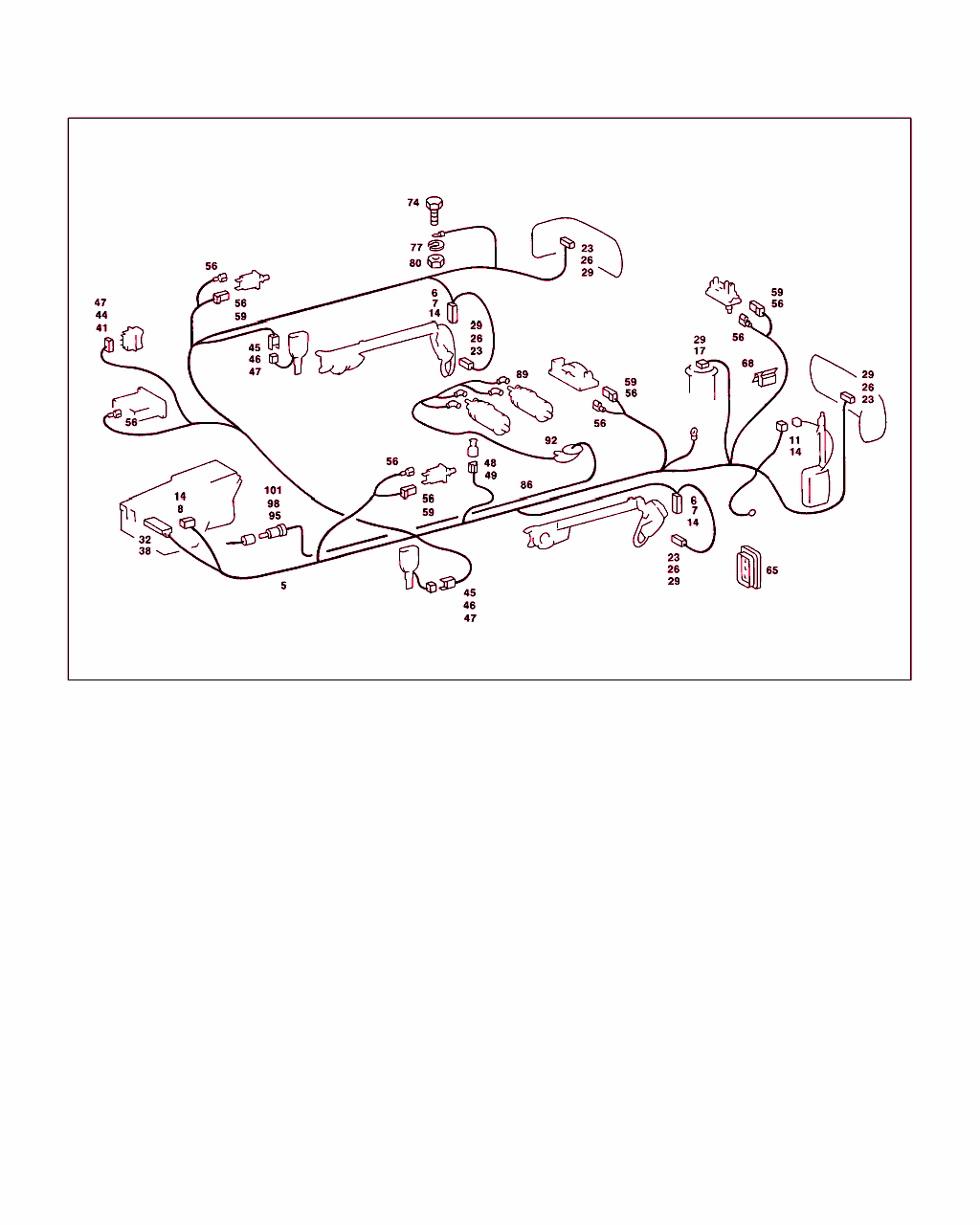

Schema

B54540000067.921103

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 126 540 56 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[891]
モデル・イヤー 1989 年以前　　
 		001
5 A 126 540 85 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[800]
モデル・イヤー 1990 年以降　
[801]
モデル・イヤー 1990 年以前　　
 		001
5 A 126 540 87 07
ケーブル・ハーネス
テール・ランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 1991 年以降　
 		001
6 A 010 545 00 28
ハウジング
ベルト・ハンド・オーバ電子回路、12 ピン

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 1990 年以前　　
 		002
7 A 010 545 01 28
カバー
TO 010 545 00 28

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 1990 年以前　　
 		002
8 A 013 545 14 28
ハウジング
ランプ・モニタ 		001
11 A 011 545 51 28
クラッチ
オートマチック・アンテナ 		001
14 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
14 A 017 545 19 28
ハウジング

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 1991 年以降　
 		002
14 A 003 545 06 26
コンタクト・ソケット
2.5 MM

ﾌｯﾄﾉｰﾄ解説
[810]
モデル・イヤー 1991 年以降　
 		NB
17 A 015 545 49 28
ソケット・スリーブ・ハウジング
タンク・ユニット、4 ピン

これに変更 A 014 545 85 28 		001
17 A 014 545 85 28
ソケット・スリーブ・ハウジング
タンク・ユニット、4 ピン 		001
23 A 006 545 81 28
クラッチ
テール・ランプ・ユニット、8 ピン 		002
23 A 006 545 81 28
クラッチ
ベルト・ハンド・オーバ・モータ、8 ピン

ﾌｯﾄﾉｰﾄ解説
[801]
モデル・イヤー 1990 年以前　　
 		002
26 A 009 545 36 28
カバー
TO 006 545 81 28,009 545 53 28 		005
29 A 001 545 35 26
ソケット・スリーブ

これに変更 A 003 545 26 26 		-
29 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
32 A 009 545 53 28
コネクタ・ハウジング
車内ハーネス・コネクタ 		001
38 A 001 545 38 26
コンタクト・ピン
TO 009 545 53 28 		NB
41 A 000 821 22 26
クラッチ
テール・ランプ・スイッチ 		001
44 A 010 545 66 28
カバー
TO 000 821 22 26 		001
45 A 008 545 08 28
ハウジング
シートベルト、2 ピン 		002
46 A 008 545 11 28
カバー
TO 008 545 08 28 		002
47 A 001 545 44 26
コンタクト・ソケット
4 MM 		002
48 A 001 545 87 28
ハウジング
ライタ 		001
49 A 007 545 69 28
フラット・ソケット・スリーブ
TO 001 545 87 28 		002
56 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト 		004
56 A 000 546 43 40
ソケット・スリーブ
トランク・ルーム・ランプ 		002
56 A 000 546 43 40
ソケット・スリーブ
テール・ランプ 		002
56 A 000 546 43 40
ソケット・スリーブ
ラジオ 		001
59 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		004
65 A 107 997 31 81
グロメット

これに変更 A 107 997 40 81 		-
65 A 107 997 40 81
グロメット
テール・ゲートを通るテール・ランプ・ ハーネス 		002
68 A 003 988 88 78
クリップ
テール・ランプ・ハーネス / トランク・リッド 		003
68 A 003 988 88 78
クリップ
電気ケーブル / トランク・ルーム・カバー 左ヒンジ 		002
74 N 000933 004028
ボルト
テール・ランプ・ハーネス・アース / ホイール・ハウス・パネル 		002
77 N 912004 004102
ロック・ワッシャ
テール・ランプ・ハーネス・アース / ホイール・ハウス・パネル 		002
80 N 000934 004006
ナット
テール・ランプ・ハーネス・アース / ホイール・ハウス・パネル 		002
86 A 126 540 27 35
ライン
フューエル・ポンプ 		001
89 A 123 997 16 81
グロメット
電気ケーブル / フューエル・ まで 		002
92 A 007 997 58 81
グロメット
フューエル・ポンプのケーブルの束 / トランク・ルーム・ フロア 		001
95 A 011 545 10 28
コネクタ・ハウジング 001
98 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		001
101 A 011 545 12 28
プラグ・ピン 001
