一覧

A セダン
169.032 => A 170 / A 180
M: 266940
GM: 716520, 716525
GA: 722801

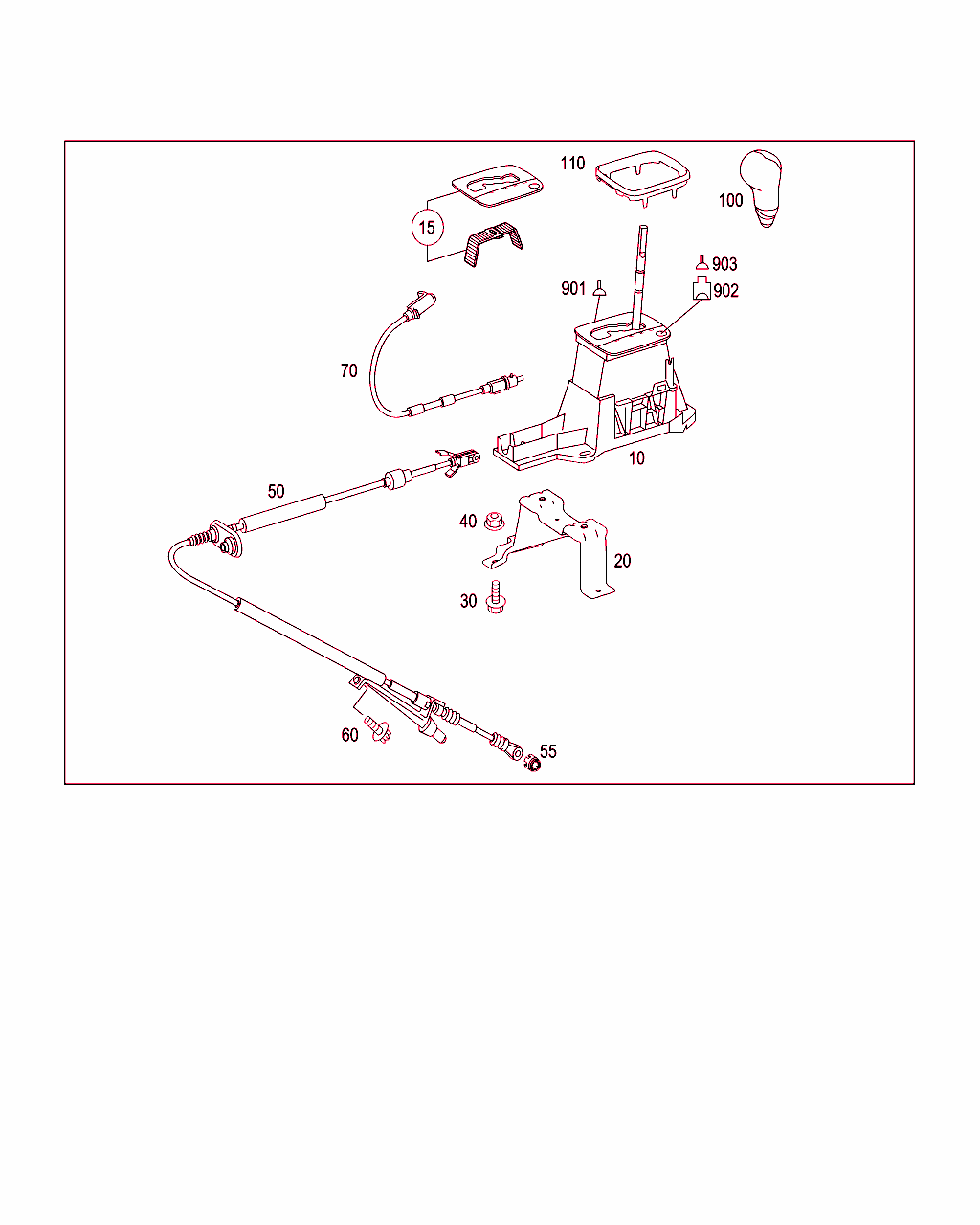

Schema

B27213000002.060816

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 370 05 09
シフト・アッセンブリ

これに変更 A 169 370 07 09

[002]まで ｼｬｼ: J 552416 => まで 日付: 07/11/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
10 A 169 370 07 09
シフト・アッセンブリ

これに変更 A 169 370 10 09

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[002]まで ｼｬｼ: J 552416 => まで 日付: 07/11/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
10 A 169 370 10 09
シフト・アッセンブリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
15 A 169 374 04 88
カバー
フロア・シフト・メカニズム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
20 A 169 267 00 42
ブラケット
フロア・シフト・メカニズム固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
30 N 000000 003537
6角ボルト
ブラケット固定用ツール
M6X30 MK
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
003
40 N 913023 006001
ナット
ブラケット固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
004
50 A 169 370 00 73
ケーブル
フロア・シフト・メカニズム

これに変更 A 169 370 04 73

[004]まで ｼｬｼ: J 627499 => まで 日付: 02/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
50 A 169 370 04 73
ケーブル
フロア・シフト・メカニズム

これに変更 A 169 370 05 73

[004]まで ｼｬｼ: J 627499 => まで 日付: 02/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
50 A 169 370 05 73
ケーブル
フロア・シフト・メカニズム

これに変更 A 169 370 06 73

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: J 627499 => まで 日付: 02/06/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
50 A 169 370 06 73
ケーブル
フロア・シフト・メカニズム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
55 A 169 365 00 50
シリンダ・ライナ
オペレーティング・ケーブル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
60 N 000000 000944
6角丸頭ボルト
オペレーティング・ケーブル固定用ツール
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
70 A 203 267 00 64
ワイヤ
シフト・ロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001 L
70 A 169 374 01 64
ワイヤ
シフト・ロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001 R
100 A 169 374 01 10
セレクタ・レバー・グリップ

これに変更 A 169 374 10 10

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック301A-809/601A-809/701A-809/751A-809005
9051ブラック305A-809005
9051ブラック708A-809005
9051ブラック711A-809005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
100 A 169 374 10 10
グリップ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック301A-809/601A-809/701A-809/751A-809005
9051ブラック305A-809005
9051ブラック708A-809005
9051ブラック711A-809005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
100 A 169 374 10 10
グリップ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9E08ブラック006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
100 A 169 374 03 10
グリップ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9B97ブラック408A/708A/808A007
9B97ブラック301A/401A/601A/701A/751A/801A007
9B97ブラック305A/405A/805A007
9E38ブラック301A/401A/601A/701A/751A/801A008
9E38ブラック305A/405A/805A008
9E38ブラック408A/708A/808A008
9E38ブラック711A
9E38ブラック301A-809/401A-809/601A-809/701A-809/751A-809/801A-809009
9E38ブラック305A-809/405A-809/805A-809009
9E38ブラック408A-809/708A-809/808A-809009
9E38ブラック711A-809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 280+426
ｺｰﾄﾞ日付指定名称
[280]19951002レザー仕様ステアリング・ホイールおよびレザー仕様スイッチ・レバー
19990326レザー仕様ステアリング・ホイールおよびレザー仕様スイッチ・レバー
[426]20000920
001
100 A 169 374 03 10
グリップ

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]9E38ブラック311A+809/315A+809
9E38ブラック411A+809/415A+809/418A+809
9E38ブラック721A+809/728A+809/725A+809/751A+809
9E38ブラック801A+809/805A+809/808A+809
9E38ブラック611A+809
9E38ブラック311A/315A
9E38ブラック411A/415A/418A
9E38ブラック611A
9E38ブラック721A/728A/725A/751A
9E38ブラック801A/805A/808A
9E38ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 280+426
ｺｰﾄﾞ日付指定名称
[280]19951002レザー仕様ステアリング・ホイールおよびレザー仕様スイッチ・レバー
19990326レザー仕様ステアリング・ホイールおよびレザー仕様スイッチ・レバー
[426]20000920
001
100 A 169 260 02 40
グリップ
DESIGNO

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]9B97ブラックX20/X90/X91/X93
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426+W62
ｺｰﾄﾞ日付指定名称
[426]20000920
[W62]19980330ウインドウ付きテール・ゲート
19980610ウインドウ付きテール・ゲート
19991018トリム、ポプラ DESIGNO -ダーク・グレー
20030617オーナメント - デジーニョ・アンスラサイト・ポプラ・ウッド
 		001
100 A 169 374 08 10
グリップ

[010]まで ｼｬｼ: K 034819 => まで 日付: 03/04/2012

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9B97ブラック408A/708A/808A007
9B97ブラック301A/401A/601A/701A/751A/801A007
9B97ブラック305A/405A/805A007
9E38ブラック301A/401A/601A/701A/751A/801A008
9E38ブラック305A/405A/805A008
9E38ブラック408A/708A/808A008
9E38ブラック711A
9E38ブラック301A-809/401A-809/601A-809/701A-809/751A-809/801A-809009
9E38ブラック305A-809/405A-809/805A-809009
9E38ブラック408A-809/708A-809/808A-809009
9E38ブラック711A-809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426+952
ｺｰﾄﾞ日付指定名称
[426]20000920
[952]20030122スポーツ・パッケージ
 		001
100 A 169 374 08 10
グリップ

[010]まで ｼｬｼ: K 034819 => まで 日付: 03/04/2012

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]9E38ブラック311A+809/315A+809
9E38ブラック411A+809/415A+809/418A+809
9E38ブラック721A+809/728A+809/725A+809/751A+809
9E38ブラック801A+809/805A+809/808A+809
9E38ブラック611A+809
9E38ブラック311A/315A
9E38ブラック411A/415A/418A
9E38ブラック611A
9E38ブラック721A/728A/725A/751A
9E38ブラック801A/805A/808A
9E38ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426+952
ｺｰﾄﾞ日付指定名称
[426]20000920
[952]20030122スポーツ・パッケージ
 		001
100 A 169 374 13 10
レバー・グリップ

[011]から ｼｬｼ: K 034820 => から 日付: 03/04/2012

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]9E38ブラック311A+809/315A+809
9E38ブラック411A+809/415A+809/418A+809
9E38ブラック721A+809/728A+809/725A+809/751A+809
9E38ブラック801A+809/805A+809/808A+809
9E38ブラック611A+809
9E38ブラック311A/315A
9E38ブラック411A/415A/418A
9E38ブラック611A
9E38ブラック721A/728A/725A/751A
9E38ブラック801A/805A/808A
9E38ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426+952
ｺｰﾄﾞ日付指定名称
[426]20000920
[952]20030122スポーツ・パッケージ
 		001
110 A 169 374 03 88
カバー
フロア・シフト・メカニズム

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]7F24クローム、光沢
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426
ｺｰﾄﾞ日付指定名称
[426]20000920
001
901 A 016 545 41 26
コンタクト・ソケット
エレクトロニック・セレクタ・レバー・モジュール・コントロール・ユニット
0.25-0.5 MM2 MQS;M15/5 		NB
901 A 000 540 46 05
電気ケーブル
エレクトロニック・セレクタ・レバー・モジュール・コントロール・ユニット
0.75 MM2 MQS SN;M15/5

ﾌｯﾄﾉｰﾄ解説
[012]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
902 A 036 545 67 28
プラグ
プラグラム・セレクタ・ボタン
3-PIN MQS;S16/12 		001
903 A 016 545 41 26
コンタクト・ソケット
プラグラム・セレクタ・ボタン
0.25-0.5 MM2 MQS;S16/12 		NB
