一覧

A クーペ
169.332 => A 170 / A 180
M: 266940
GM: 716520, 716525
GA: 722801

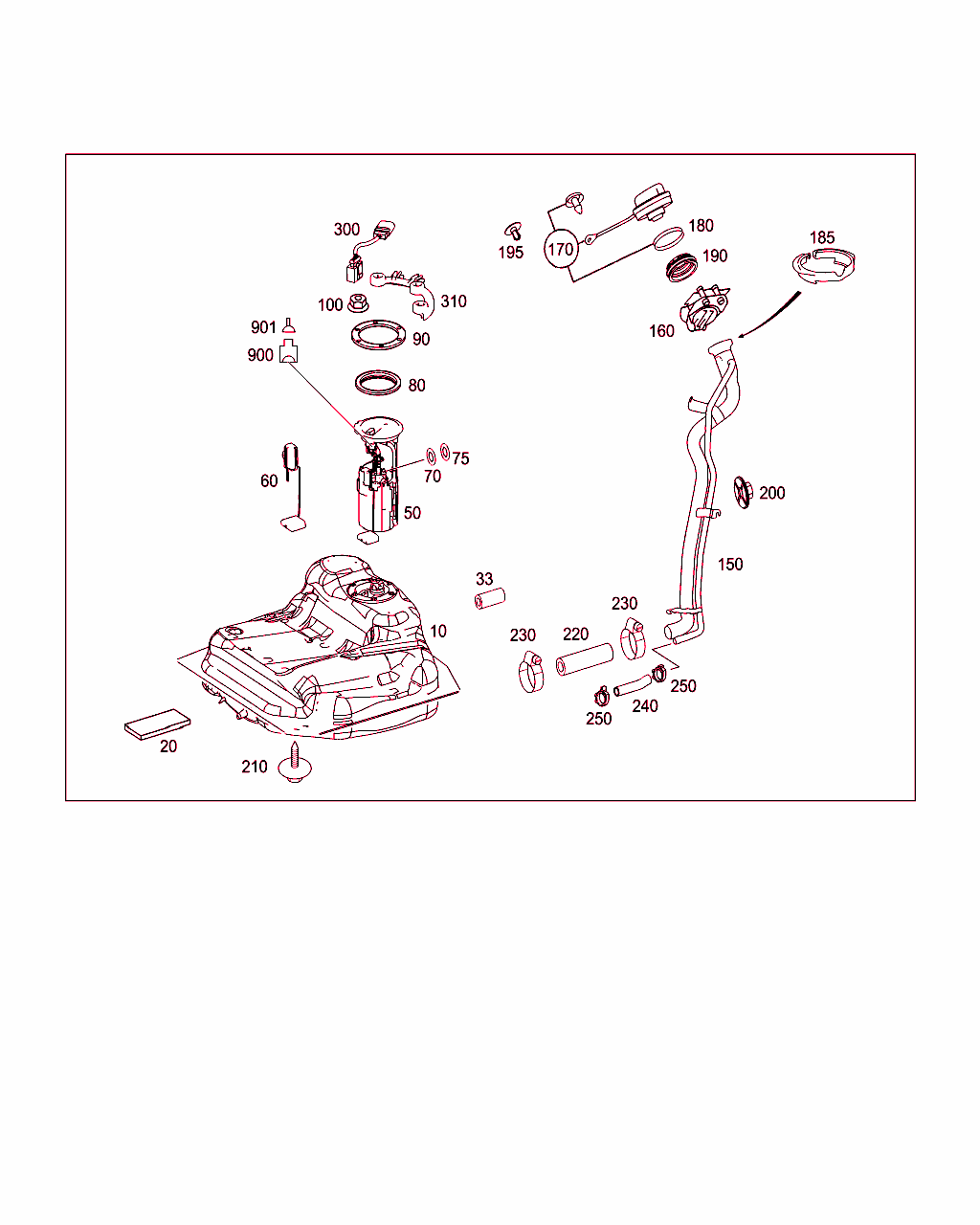

Schema

B47015000222.100802

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 470 19 01
フューエルタンク 001
20 A 124 475 00 20
サポート
フューエル・タンクに 		001
50 A 169 470 04 94
補助ポンプ

[002]まで ｼｬｼ: J 700493 => まで 日付: 04/12/2008
 		001
50 A 169 470 11 94
サプライ・ユニット
SEE/SIEHE SI47.20-P-0002A

[003]から ｼｬｼ: J 700494 => から 日付: 04/12/2008

ﾌｯﾄﾉｰﾄ解説
[004]
重要なインフォメーション:SI47.20-P-0002Aを参照
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
60 A 169 542 03 17
センサ 001
70 A 019 997 06 45
シールリング
フューエル・フィード・ライン / フューエル・ポンプ 		001
75 A 019 997 07 45
シールリング
フィード・ライン 		001
80 A 168 471 02 79
シールリング
タンクのサプライ・ユニット 		001
90 A 168 471 02 10
リング
タンクのサプライ・ユニット 		001
100 A 001 990 65 50
ワッシャ付きナット
タンクのサプライ・ユニット
M6 		006
150 A 169 470 00 20
コネクティング・ピース 001
160 A 116 470 01 29
ガイド・ファンネル
フィラ・ネック

これに変更 A 169 470 00 29
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-835-918
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19990713米国仕様
[835]19951002韓国仕様車補助部品
20021004韓国仕様
[918]19971201オープン・ループ・エミッション・コントロール・システム
20021017オープン・ループ・エミッション・コントロール・システム
 		001
160 A 169 470 00 29
コネクティング・ピース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-835-918
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19990713米国仕様
[835]19951002韓国仕様車補助部品
20021004韓国仕様
[918]19971201オープン・ループ・エミッション・コントロール・システム
20021017オープン・ループ・エミッション・コントロール・システム
 		001
170 A 230 470 03 05
タンク・キャップ

[006]まで ｼｬｼ: J 757305 => まで 日付: 30/06/2009

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19990713米国仕様
[835]19951002韓国仕様車補助部品
20021004韓国仕様
 		001
170 A 211 470 05 05
フィラ・シール・キャップ

[007]から ｼｬｼ: J 757306 => から 日付: 30/06/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19990713米国仕様
[835]19951002韓国仕様車補助部品
20021004韓国仕様
 		001
180 A 168 471 04 79
シール・リング
タンク・キャップ

これに変更 A 000 476 00 00 		001
180 A 000 476 00 00
成形シール・リング
タンク・キャップ 		001
190 A 202 997 26 81
グロメット
サイド・ウォールのフィラ・ネック 		001
195 A 001 990 23 92
スプレッド・リベット
タンク・キャップ
5.2 MM 		001
200 A 210 990 01 50
ヘキサゴン・ナット
フィラ・ネック固定用ツール
5 MM 		003
210 A 230 471 00 85
スクリュ・プラグ
フューエル・タンクをアンダ・ボディに 		004
220 A 169 476 11 26
ホース
フィラ・ネックからフューエル・タンクへ 		001
230 N 000000 002775
クランプ
フューエル・タンクおよびフィラ・ネックのホース
60/13 MM 		002
240 A 169 476 01 26
フューエル・ホース
フューエル・タンク・ベンチレーション

これに変更 A 169 476 22 26
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19990713米国仕様
 		001
240 A 169 476 22 26
ホース
フューエル・タンク・ベンチレーション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19990713米国仕様
 		001
250 A 006 997 46 90
ホース・クランプ
フューエル・タンクおよびフィラ・ネックのホース
25 MM

これに変更 A 005 997 86 90 		002
250 A 005 997 86 90
バインダ
フューエル・タンクおよびフィラ・ネックのホース
26.5 MM 		002
300 A 169 540 01 32
電気ケーブル
フューエル・ポンプ・コネクタ 		001
310 A 169 471 01 41
ホルダー
コネクタ (ケーブル・ハーネス) 		001
900 A 000 153 08 42
電動クラッチ・ハウジング
フューエル・ポンプ
4-PIN SLK2.8;M3/3 		001
901 A 009 545 81 26
コンタクト・ソケット
フューエル・ポンプ
0.75-1.0 MM2 SLK2.8;M3/3 		NB
901 A 011 545 06 26
コンタクト・ソケット
フューエル・ポンプ
2.5-4.0 MM2 SLK2.8;M3/3 		NB
901 A 000 545 71 80
シーリング・リング
フューエル・ポンプ
1.1-2.1 MM;M3/3 		NB
901 A 000 545 76 80
ガスケット
フューエル・ポンプ
2.2-3.0 MM;M3/3 		NB
