一覧

A セダン
176.042 => A 180
M: 270910
GM: 711632, 711643
GA: 724002

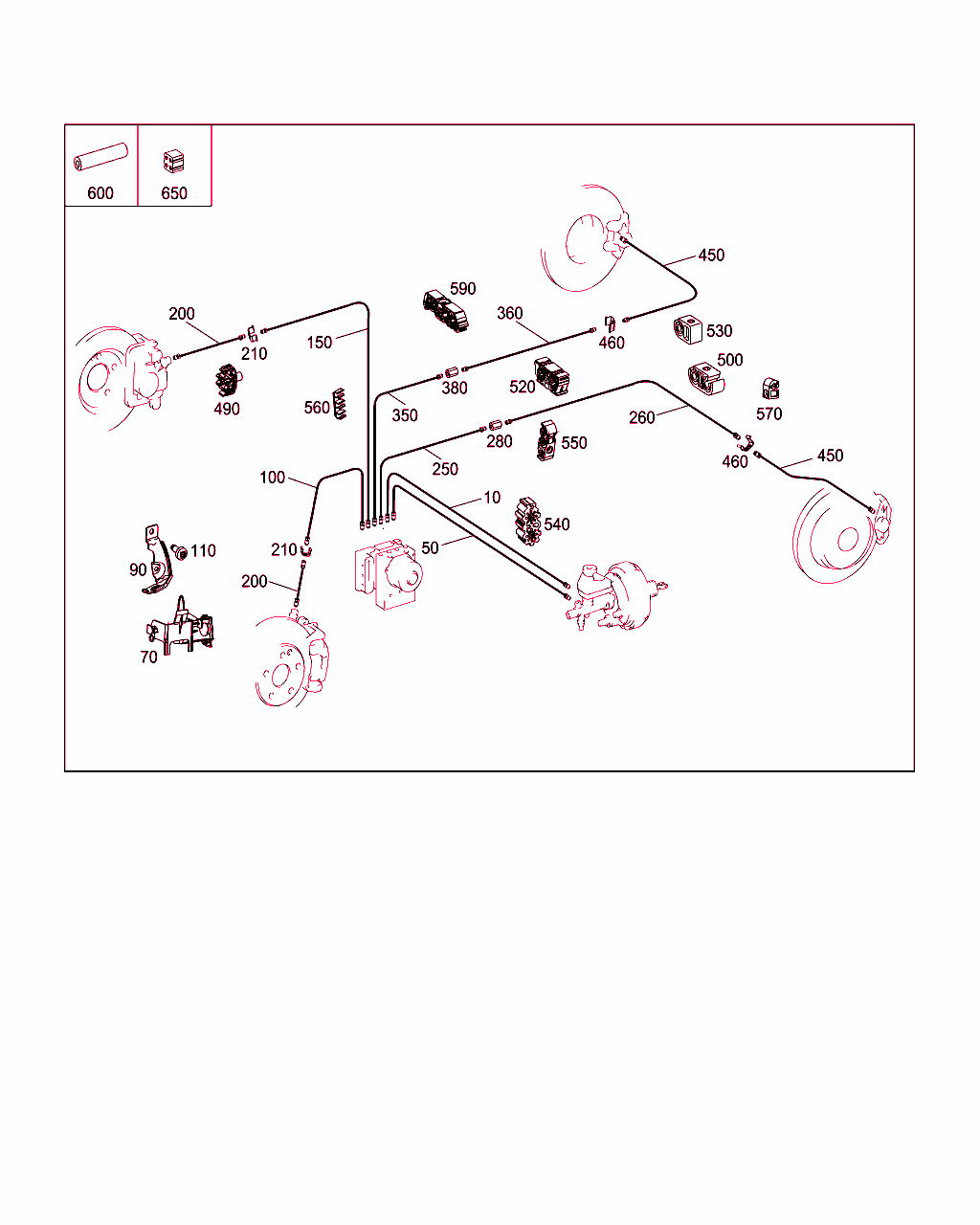

Schema

B42090000545.131203

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 420 00 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 V 」

これに変更 A 246 420 15 26

[029]まで ｼｬｼ: J => まで 日付: 31/03/2015
[030]まで ｼｬｼ: V 074432 => まで 日付: 07/04/2015
 		001 L
10 A 246 420 15 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 V 」

これに変更 A 246 420 00 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[029]まで ｼｬｼ: J => まで 日付: 31/03/2015
[030]まで ｼｬｼ: V 074432 => まで 日付: 07/04/2015
 		001 L
10 A 246 420 00 00
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 V 」 		001 L
10 A 246 420 13 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 V 」

これに変更 A 246 420 17 26

[031]まで ｼｬｼ: J => まで 日付: 24/03/2015
[032]まで ｼｬｼ: V 072730 => まで 日付: 27/03/2015
 		001 R
10 A 246 420 17 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 V 」

これに変更 A 246 420 01 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[031]まで ｼｬｼ: J => まで 日付: 24/03/2015
[032]まで ｼｬｼ: V 072730 => まで 日付: 27/03/2015
 		001 R
10 A 246 420 01 00
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 V 」 		001 R
50 A 246 420 01 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 H 」

これに変更 A 246 420 16 26 		001 L
50 A 246 420 16 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 H 」 		001 L
50 A 246 420 14 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 H 」

これに変更 A 246 420 18 26 		001 R
50 A 246 420 18 26
ブレーキ・ライン
マスタ・シリンダからハイドロリック・ユニットまで、接続「 H 」 		001 R
70 A 246 421 05 94
ホルダー
左フロント・スプリング・ストラットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
 		001
70 A 176 421 01 94
ホルダー
左フロント・スプリング・ストラットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
 		001
70 A 246 421 06 94
ホルダー
右フロント・スプリング・ストラットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
 		001
70 A 176 421 02 94
ホルダー
右フロント・スプリング・ストラットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P84
ｺｰﾄﾞ日付指定名称
[P84]20110513スポーツ・エディション
 		001
90 A 246 421 03 94
ホルダー
ブレーキ・ラインを左サイド・メンバに 		001
90 A 246 421 04 94
ホルダー
ブレーキ・ライン / 右サイド・メンバ 		001
100 A 123 420 96 28
ブレーキ・ライン
ハイドロリック・ユニット・コネクタ「左フロント」から 左フロント・ホイールへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
110 N 000000 007861
6角丸頭ボルト
左ブラケット固定用ツール
M6X16 		002
110 N 000000 007861
6角丸頭ボルト
右ブラケット固定用ツール
M6X16 		002
150 A 123 420 77 28
ライン
ハイドロリック・ユニット「右フロント」接続部から右フロント・ホイールへ
4.75X0.7X2655MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
200 A 246 420 02 48
ブレーキ・ホース
左フロント 		001
200 A 246 420 02 48
ブレーキ・ホース
右フロント 		001
210 A 000 428 06 73
スプリング
左フロント 		001
210 A 000 428 06 73
スプリング
右フロント 		001
250 A 123 420 00 29
ブレーキ・ライン
ハイドロリック・ユニット「左リヤ」接続部から左リヤ接合ピースへ
4.75X0.7X2000 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
260 A 107 420 95 28
ブレーキ・ライン
左リヤ・ブレーキ・ホースへの接合ピース
4.75X0.7X2740 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
280 A 121 429 01 34
スペース・エレメント 001
350 A 123 420 00 29
ブレーキ・ライン
ハイドロリック・ユニット接続部「 HR 」を右リヤ接続ピースに取り付ける
4.75X0.7X2000 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
360 A 123 420 83 28
ライン
右リヤ・ブレーキ・ホースへの接合ピース

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
380 A 121 429 01 34
スペース・エレメント 001
450 A 246 420 01 48
ブレーキ・ホース
左リヤ 		001
450 A 246 420 01 48
ブレーキ・ホース
右リヤ 		001
460 A 000 428 06 73
スプリング
左リヤ 		001
460 A 000 428 06 73
スプリング
右リヤ 		001
490 A 002 995 62 77
ケーブル固定具
ファイヤウォールに取り付けるブレーキ･ライン

[033]まで ｼｬｼ: J => まで 日付: 23/01/2014
[034]まで ｼｬｼ: V 010449 => まで 日付: 31/01/2014
 		003 R
490 A 001 995 53 77
ケーブル固定具
ファイヤウォールに取り付けるブレーキ･ライン

[035]から ｼｬｼ: J => から 日付: 23/01/2014
[036]から ｼｬｼ: V 010450 => から 日付: 31/01/2014
 		003 R
500 A 002 995 52 77
ライン・ホルダ
リヤ・ホイール・ブレーキ・ライン用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20090320天然ガス・ドライブ
 		001
520 A 004 995 15 77
ケーブル固定具
リヤ・フロア左側および右側に 		002
520 A 004 995 15 77
ケーブル固定具
リヤ・フロア左側および右側に 		001 R
530 A 002 995 15 77
ライン・ホルダ
右リヤ・ホイール用ブレーキ・ライン・マウント 		004
530 A 002 995 15 77
ライン・ホルダ
リヤ・フロア左側および右側に 		001
540 A 211 476 01 66
ライン・ホルダ
油圧ライン / パーティション・ウォール 		001 L
550 A 002 995 66 77
ケーブル固定具
左フロント・ブラケットに

これに変更 A 002 995 18 77 		003
550 A 002 995 18 77
ケーブル固定具
左フロント・ブラケットに 		003
560 A 000 995 73 75
スペーサ
ブレーキ・ライン固定部をハイドロリック・ユニットに 		001
570 A 002 995 15 77
ライン・ホルダ
左リヤ・ホイール・ブレーキ・ライン固定部 		004
570 A 002 995 20 77
ライン・ホルダ
左リヤ・ホイール・ブレーキ・ライン固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 945
ｺｰﾄﾞ日付指定名称
[945]20160511排気ガス浄化、中国仕様、ステージ6B
 		001
590 A 001 995 98 77
ライン・ホルダ
ブレーキ/フューエル・ライン固定部を車両フロアに

これに変更 A 000 995 50 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　

[037]まで ｼｬｼ: J => まで 日付: 08/11/2016
[038]まで ｼｬｼ: V 174998 => まで 日付: 18/11/2016
 		006
590 A 000 995 50 00
ケーブル固定具
ブレーキ/フューエル・ライン固定部を車両フロアに 		006
600 A 201 476 11 26
ホース
ブレーキ・ライン擦れ保護
4.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
 		NB
600 A 201 476 11 26
ホース
ブレーキ・ライン擦れ保護
4.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
600 A 201 476 11 26
ホース
ブレーキ・ライン擦れ保護
4.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
 		NB L
600 A 201 476 11 26
ホース
ブレーキ・ライン擦れ保護
4.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB L
600 A 201 476 11 26
ホース
ブレーキ・ライン擦れ保護
4.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB R
600 A 201 476 11 26
ホース
ブレーキ・ライン擦れ保護
4.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/618/621/622/631/632
ｺｰﾄﾞ日付指定名称
[614]20070201バイ・キセノン・ヘッドランプ、右側通行
[618]20070201バイ・キセノン・ヘッドランプ、左側通行
[621]20070413ILS付きヘッドランプ、左側通行
[622]20070413ILS付きヘッドランプ、右側通行
[631]20130708スタティックLEDヘッドランプ、左側通行
[632]20130708スタティックLEDヘッドランプ、右側通行
 		NB
650 A 126 328 00 84
シム
ブレーキ・ライン 		001
