一覧

A セダン
176.042 => A 180
M: 270910
GM: 711632, 711643
GA: 724002

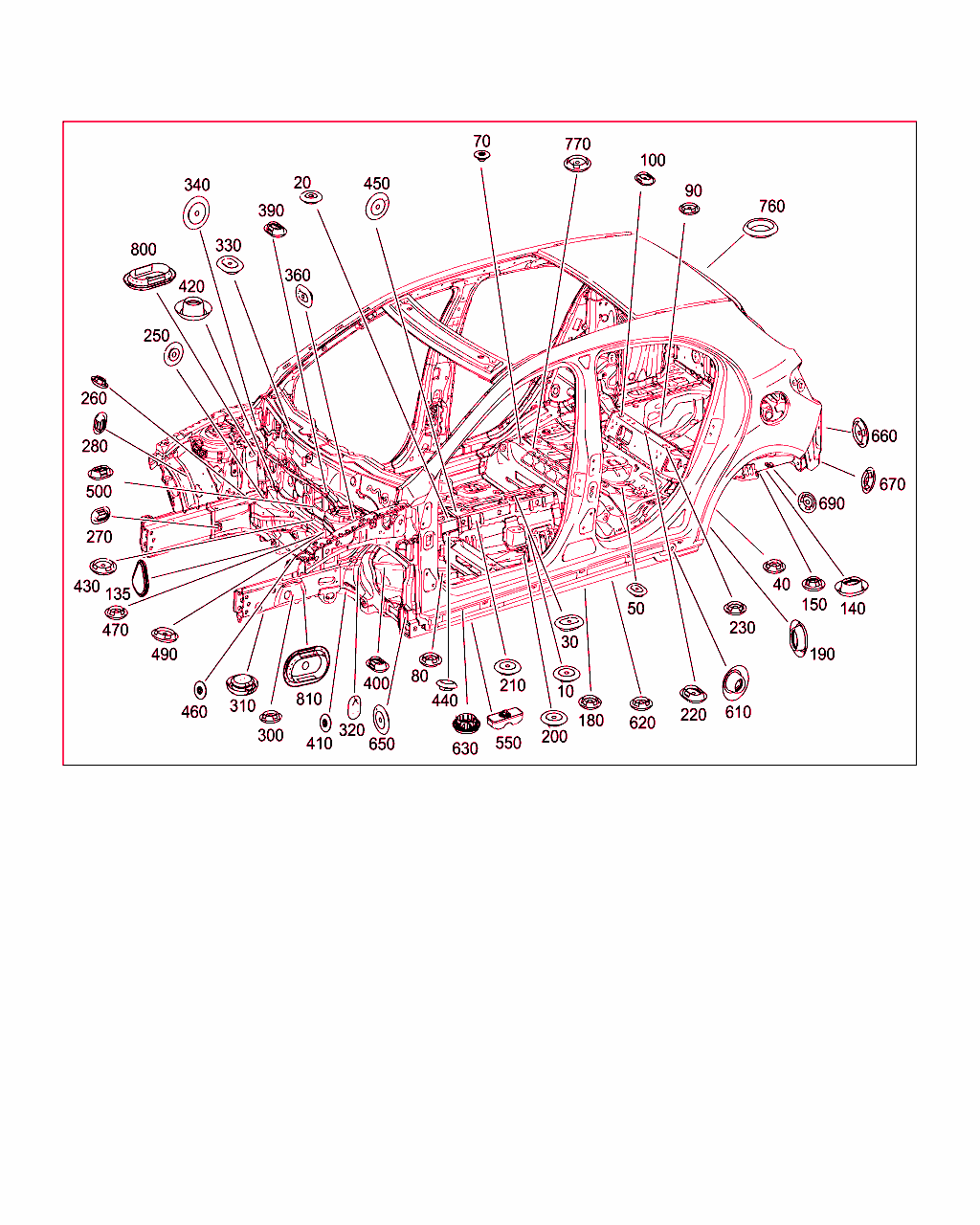

Schema

B60030000214.170518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 003 997 66 86
プラグ
右フロント・フロア
25 MM 		001
10 A 003 997 66 86
プラグ
左サイド・フロア
25 MM 		001
10 A 003 997 66 86
プラグ
右サイド・フロア
25 MM 		001
20 A 003 998 14 50
クロージング・プラグ
トンネル前部
20 MM 		001
30 A 000 998 06 90
シール・ワッシャ
リヤ・トンネル
20X30 MM 		001
40 A 003 997 55 86
プラグ
左リヤ下方
20 MM

これに変更 A 003 998 14 50 		001
40 A 003 998 14 50
クロージング・プラグ
補強材左側下部に
20 MM 		001
40 A 003 997 55 86
プラグ
右リヤ下方
20 MM

これに変更 A 003 998 14 50 		001
40 A 003 998 14 50
クロージング・プラグ
補強材右側下部に
20 MM 		001
50 A 000 998 06 90
シール・ワッシャ
リヤ・フロア左部
20X30 MM 		001
50 A 003 997 66 86
プラグ
リヤ・フロア右部
25 MM 		001
70 A 001 998 51 50
クロージング・プラグ
リヤ・フロア左部
10 MM 		001
70 A 001 998 51 50
クロージング・プラグ
リヤ・フロア右部
10 MM 		001
80 A 003 997 55 86
プラグ
左サイド・フロア
20 MM

これに変更 A 003 998 14 50 		001
80 A 003 998 14 50
クロージング・プラグ
左サイド・フロア
20 MM 		001
80 A 003 997 55 86
プラグ
リヤ・サイド・メンバ
20 MM

これに変更 A 003 998 14 50
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
 		001
80 A 003 998 14 50
クロージング・プラグ
リヤ・サイド・メンバ
20 MM 		001
80 A 003 997 55 86
プラグ
右サイド・フロア
20 MM

これに変更 A 003 998 14 50 		001
80 A 003 998 14 50
クロージング・プラグ
右サイド・フロア
20 MM 		001
80 A 003 997 55 86
プラグ
左リヤ・ドア・シル
20 MM

これに変更 A 003 998 14 50 		001
80 A 003 998 14 50
クロージング・プラグ
左センタ・ドア・シル
20 MM 		001
80 A 003 997 55 86
プラグ
20 MM

これに変更 A 003 998 14 50 		003
80 A 003 998 14 50
クロージング・プラグ
右センタ・ドア・シル
20 MM 		001
80 A 003 998 14 50
クロージング・プラグ
左リヤ・ドア・シル
20 MM 		001
80 A 003 998 14 50
クロージング・プラグ
右内側
20 MM 		001
80 A 003 998 14 50
クロージング・プラグ
左フロント・ドア・シル
20 MM 		001
80 A 003 998 14 50
クロージング・プラグ
右フロント・ドア・シル
20 MM 		001
80 A 003 997 55 86
プラグ
左フロント・フロア
20 MM

これに変更 A 003 998 14 50 		001
80 A 003 998 14 50
クロージング・プラグ
左フロント・フロア
20 MM 		001
80 A 003 997 55 86
プラグ
右フロント・フロア
20 MM

これに変更 A 003 998 14 50 		001
80 A 003 998 14 50
クロージング・プラグ
右フロント・フロア
20 MM 		001
90 A 003 997 66 86
プラグ
左ブラケット
25 MM 		001
90 A 003 997 66 86
プラグ
右コンソール
25 MM 		001
90 A 003 997 66 86
プラグ
左フロント・サイド・メンバ
25 MM 		001
90 A 003 997 66 86
プラグ
右フロント・サイド・メンバ
25 MM 		001
100 A 000 998 06 90
シール・ワッシャ
リヤ・アクスル・クロス・メンバへ
20X30 MM 		001
100 A 003 997 66 86
プラグ
リヤ・クロス・メンバ
25 MM 		001
100 A 000 998 05 90
シール・ワッシャ
左サイド・メンバ、リヤ
15X25 MM 		001
100 A 000 998 05 90
シール・ワッシャ
右サイド・メンバ、リヤ
15X25 MM 		001
135 A 002 998 60 50
クロージング・プラグ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429/429+950/429+952
ｺｰﾄﾞ日付指定名称
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
[950]20090526スポーツ・パッケージ AMG
[952]20070905スポーツ・パッケージ
 		001 L
140 A 000 998 02 90
プラグ
左および右サイド・メンバ後部 		002
150 A 003 997 57 86
クロージング・プラグ
左および右サイド・メンバ後部
15 MM

これに変更 A 003 998 13 50 		002
150 A 003 998 13 50
クロージング・プラグ
左リヤ・サイド・メンバ
15 MM 		001
150 A 003 998 13 50
クロージング・プラグ
右リヤ・サイド・メンバ
15 MM 		001
180 A 003 997 55 86
プラグ
左サイド・メンバ内側
20 MM

これに変更 A 003 998 14 50 		001
180 A 003 998 14 50
クロージング・プラグ
左サイド・メンバ内側
20 MM 		001
180 A 003 997 55 86
プラグ
右サイド・メンバ内側
20 MM

これに変更 A 003 998 14 50 		001
180 A 003 998 14 50
クロージング・プラグ
右サイド・メンバ内側
20 MM 		001
190 A 000 998 02 90
プラグ
左リヤホイール･ハウス内側 		001
190 A 000 998 02 90
プラグ
右リヤホイール･ハウス内側 		001
200 A 003 997 66 86
プラグ
メイン・フロア左前部
25 MM 		001
200 A 003 997 66 86
プラグ
右フロント・フロア
25 MM 		001
210 A 003 997 66 86
プラグ
左フロント・フロア
25 MM 		001
210 A 003 997 66 86
プラグ
右フロント・フロア
25 MM 		001
220 A 000 998 06 90
シール・ワッシャ
リヤ・フロア前部
20X30 MM 		001
230 A 003 997 55 86
プラグ
リヤ・フロア、左横側
20 MM

これに変更 A 003 998 14 50 		001
230 A 003 998 14 50
クロージング・プラグ
リヤ・フロア、左横側
20 MM 		001
230 A 003 997 55 86
プラグ
リヤ・フロア、右横
20 MM

これに変更 A 003 998 14 50 		001
230 A 003 998 14 50
クロージング・プラグ
リヤ・フロア、右横
20 MM 		001
250 A 003 997 66 86
プラグ
センタ・リヤ左上
25 MM 		001
250 A 003 997 66 86
プラグ
センタ・リヤ右上
25 MM 		001
250 A 003 997 55 86
プラグ
左サイド・メンバ内側
20 MM

これに変更 A 003 998 14 50 		001
250 A 003 998 14 50
クロージング・プラグ
左サイド・メンバ内側
20 MM 		001
250 A 003 997 55 86
プラグ
右サイド・メンバ内側
20 MM

これに変更 A 003 998 14 50 		001
250 A 003 998 14 50
クロージング・プラグ
右サイド・メンバ内側
20 MM 		001
260 A 003 997 57 86
クロージング・プラグ
左リヤ・サイド・メンバ
15 MM

これに変更 A 003 998 13 50 		001
260 A 003 998 13 50
クロージング・プラグ
左リヤ・サイド・メンバ
15 MM 		001
260 A 003 997 57 86
クロージング・プラグ
右リヤ・サイド・メンバ
15 MM

これに変更 A 003 998 13 50 		001
260 A 003 998 13 50
クロージング・プラグ
右リヤ・サイド・メンバ
15 MM 		001
270 A 002 998 56 50
クロージング・プラグ
サイド・メンバ、中央、左内側
10 X 20MM 		001
270 A 002 998 56 50
クロージング・プラグ
サイド・メンバ、中央、右内側
10 X 20MM 		001
280 A 002 998 56 50
クロージング・プラグ
左サイド・メンバ上部
10 X 20MM 		001
280 A 002 998 56 50
クロージング・プラグ
右サイド・メンバ上部
10 X 20MM 		001
300 A 003 997 55 86
プラグ
左外側
20 MM

これに変更 A 003 998 14 50 		001
300 A 003 998 14 50
クロージング・プラグ
左外側
20 MM 		001
300 A 003 997 55 86
プラグ
右外側
20 MM

これに変更 A 003 998 14 50 		001
300 A 003 998 14 50
クロージング・プラグ
右外側
20 MM 		001
310 A 001 998 58 50
クロージング・プラグ
左外側 		001
310 A 001 998 58 50
クロージング・プラグ
右外側 		001
320 A 002 998 56 50
クロージング・プラグ
左リヤ外側
10 X 20MM 		001
320 A 002 998 56 50
クロージング・プラグ
右リヤ外側
10 X 20MM 		001
320 A 000 998 05 90
シール・ワッシャ
左アウタ・ロワ
15X25 MM

[002]まで ｼｬｼ: J 430375 => まで 日付: 04/11/2015
[003]まで ｼｬｼ: V 120492 => まで 日付: 30/10/2015
 		001
320 A 003 998 46 50
クロージング・プラグ
左アウタ・ロワ
15X25MM

[004]から ｼｬｼ: J 430376 => から 日付: 04/11/2015
[005]から ｼｬｼ: V 120493 => から 日付: 30/10/2015
 		001
320 A 000 998 05 90
シール・ワッシャ
右外側下部
15X25 MM 		001
320 A 003 998 46 50
クロージング・プラグ
右外側下部
15X25MM 		001
320 A 000 998 05 90
シール・ワッシャ
左外側上部
15X25 MM 		001
320 A 003 998 46 50
クロージング・プラグ
左外側上部
15X25MM 		001
320 A 000 998 05 90
シール・ワッシャ
右外側上部
15X25 MM 		001
320 A 003 998 46 50
クロージング・プラグ
右外側上部
15X25MM 		001
330 A 000 998 06 90
シール・ワッシャ
左ウインド・ディフレクタ下のクロス・メンバ
20X30 MM 		002
340 A 003 997 67 86
クロージング・プラグ
左右ラジエタ
30 MM 		002
360 A 000 998 05 90
シール・ワッシャ
左上部
15X25 MM

[002]まで ｼｬｼ: J 430375 => まで 日付: 04/11/2015
[003]まで ｼｬｼ: V 120492 => まで 日付: 30/10/2015
 		001
360 A 003 998 46 50
クロージング・プラグ
左上部
15X25MM

[004]から ｼｬｼ: J 430376 => から 日付: 04/11/2015
[005]から ｼｬｼ: V 120493 => から 日付: 30/10/2015
 		001
360 A 000 998 05 90
シール・ワッシャ
内側右フロント
15X25 MM

[002]まで ｼｬｼ: J 430375 => まで 日付: 04/11/2015
[003]まで ｼｬｼ: V 120492 => まで 日付: 30/10/2015
 		001
360 A 003 998 46 50
クロージング・プラグ
内側右フロント
15X25MM

[004]から ｼｬｼ: J 430376 => から 日付: 04/11/2015
[005]から ｼｬｼ: V 120493 => から 日付: 30/10/2015
 		001
390 A 000 998 05 90
シール・ワッシャ
左および右上部
15X25 MM 		001
400 A 003 997 57 86
クロージング・プラグ
フロント・サイド・メンバ
15 MM

これに変更 A 003 998 13 50 		001
400 A 003 998 13 50
クロージング・プラグ
フロント・サイド・メンバ
15 MM 		001
410 A 001 998 51 50
クロージング・プラグ
左フロント内側
10 MM 		001
410 A 001 998 51 50
クロージング・プラグ
中央上部
10 MM 		001
420 A 000 998 10 90
プラグ
左下部
25 MM 		001
420 A 000 998 10 90
プラグ
右下部
25 MM 		001
430 A 003 997 66 86
プラグ
ファイヤウォールの左下側
25 MM 		001
430 A 003 997 66 86
プラグ
右下ファイア・ウォール
25 MM 		001
440 A 002 998 56 50
クロージング・プラグ
アッパ・トンネル
10 X 20MM 		001
450 A 003 997 66 86
プラグ
トンネル、左
25 MM 		001
450 A 003 997 66 86
プラグ
トンネル、右
25 MM 		001
460 A 001 998 51 50
クロージング・プラグ
ファイヤウォール左上部
10 MM 		001
460 A 001 998 51 50
クロージング・プラグ
右上部
10 MM 		001
460 A 001 998 51 50
クロージング・プラグ
ファイヤウォール右上部
10 MM 		001
470 A 003 997 55 86
プラグ
左内側上部
20 MM

これに変更 A 003 998 14 50 		001
470 A 003 998 14 50
クロージング・プラグ
左内側上部
20 MM 		001
470 A 003 998 14 50
クロージング・プラグ
右内側上部
20 MM 		001
490 A 003 997 66 86
プラグ
左および右ファイア・ウォール
25 MM 		002
500 A 000 998 05 90
シール・ワッシャ
左および右ファイア・ウォール
15X25 MM 		002
550 A 002 998 91 50
クロージング・プラグ 003
550 A 002 998 91 50
クロージング・プラグ
ジャッキ・ポイント 		001
610 A 000 998 09 90
プラグ
左リヤ・ドア・シル
20 MM 		001
620 A 003 997 55 86
プラグ
左下部
20 MM

これに変更 A 003 998 14 50 		001
620 A 003 998 14 50
クロージング・プラグ
左下部
20 MM 		001
620 A 003 997 55 86
プラグ
B ピラー付近左下
20 MM

これに変更 A 003 998 14 50 		001
620 A 003 997 55 86
プラグ
右下部
20 MM

これに変更 A 003 998 14 50 		001
620 A 003 998 14 50
クロージング・プラグ
右下部
20 MM 		001
620 A 003 998 14 50
クロージング・プラグ
B ピラー付近左下
20 MM 		001
620 A 003 998 14 50
クロージング・プラグ
B ピラー付近右下
20 MM 		001
620 A 003 997 55 86
プラグ
左下部
20 MM

これに変更 A 003 998 14 50 		001
620 A 003 998 14 50
クロージング・プラグ
左中央
20 MM 		001
620 A 003 997 55 86
プラグ
B ピラー付近右下
20 MM

これに変更 A 003 998 14 50 		001
620 A 003 998 14 50
クロージング・プラグ
右中央
20 MM 		001
630 A 001 998 55 01
ドレン・グロメット
左フロント下部
25MM 		001
630 A 001 998 55 01
ドレン・グロメット
右フロント下部
25MM 		001
630 A 001 998 55 01
ドレン・グロメット
左リヤ・ロワ
25MM 		001
630 A 001 998 55 01
ドレン・グロメット
右リヤ
25MM 		001
650 A 003 997 66 86
プラグ
左
25 MM 		001
650 A 003 997 66 86
プラグ
右
25 MM 		001
660 A 003 997 66 86
プラグ
左ホイール･ハウス
25 MM 		001
660 A 003 997 66 86
プラグ
右ホイール･ハウス
25 MM 		001
660 A 001 998 81 50
クロージング・プラグ
左リヤ
40 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
 		001
660 A 001 998 81 50
クロージング・プラグ
右リヤ
40 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -234-235-871
ｺｰﾄﾞ日付指定名称
[234]20071107死角アシスト
[235]19951211タクシー専用コンチネンタル製タイヤ
20070910アクティブ・パーキング・アシスト
[871]19961031ファックス装置、シングル・シート間コンソール内
20150402トランク・リッド開閉センサ
 		001
670 A 003 997 55 86
プラグ
左ホイール･ハウス
20 MM

これに変更 A 003 998 14 50 		001
670 A 003 998 14 50
クロージング・プラグ
左ホイール･ハウス
20 MM 		001
670 A 003 997 55 86
プラグ
右
20 MM

これに変更 A 003 998 14 50 		001
670 A 003 998 14 50
クロージング・プラグ
右
20 MM 		001
690 A 003 997 55 86
プラグ
右
20 MM

これに変更 A 003 998 14 50 		001
690 A 003 998 14 50
クロージング・プラグ
右
20 MM 		001
760 A 000 997 40 20
キャップ
右リヤ・ホイール･ハウス
30.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228-614-615-618-621-622-631-632
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
[614]20070201バイ・キセノン・ヘッドランプ、右側通行
[615]20070201バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[618]20070201バイ・キセノン・ヘッドランプ、左側通行
[621]20070413ILS付きヘッドランプ、左側通行
[622]20070413ILS付きヘッドランプ、右側通行
[631]20130708スタティックLEDヘッドランプ、左側通行
[632]20130708スタティックLEDヘッドランプ、右側通行
 		001
770 A 003 997 67 86
クロージング・プラグ
右リヤ・シート・クロス・メンバ
30 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20080311タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
800 A 000 997 65 20
キャップ
左ウインド・ディフレクタ下のクロス・メンバ
55X30 MM 		001
800 A 000 997 65 20
キャップ
右ウインド・ディフレクタ下のクロス・メンバ
55X30 MM 		001
810 A 000 997 65 20
キャップ
左フロント外側サイド・メンバ
55X30 MM 		001
810 A 000 997 65 20
キャップ
右サイド・メンバ外側
55X30 MM 		001
