一覧

A セダン
176.042 => A 180
M: 270910
GM: 711632, 711643
GA: 724002

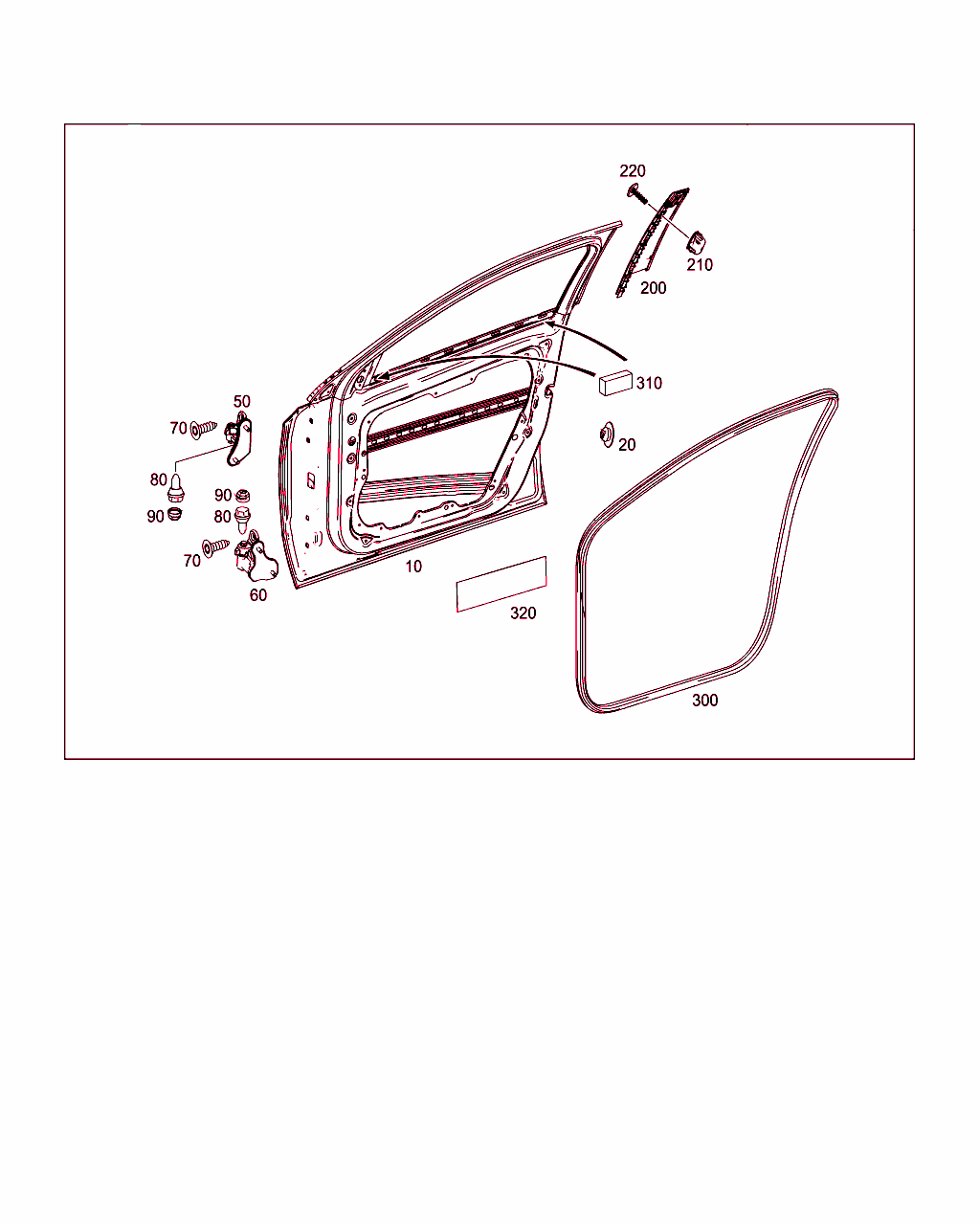

Schema

B72015000180.130117

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 176 720 01 05
運転席ドア
左

ﾌｯﾄﾉｰﾄ解説
[002]
同時に注文します: 2 X A 009 989 94 85
 		001
10 A 176 720 02 05
運転席ドア
右

ﾌｯﾄﾉｰﾄ解説
[002]
同時に注文します: 2 X A 009 989 94 85
 		001
20 A 001 998 51 50
クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、左側
10 MM 		001
20 A 001 998 51 50
クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、右側
10 MM 		001
50 A 246 720 11 37
ヒンジ
左上部 		001
50 A 246 720 12 37
ヒンジ
右上部 		001
60 A 246 720 03 37
ヒンジ
左下部 		001
60 A 246 720 04 37
ヒンジ
右下部 		001
70 A 230 984 01 29
ボルト
左ドアのヒンジ
M8X35 		004
70 A 230 984 01 29
ボルト
右ドアのヒンジ
M8X35 		004
80 A 019 990 43 01
フランジ付き6角ボルト
ヒンジ / 左 A ピラー 		NB
80 A 019 990 43 01
フランジ付き6角ボルト
ヒンジ / 右 A ピラー 		NB
90 A 000 987 79 45
シーリング・キャップ
左ボルト・キャップ 		002
90 A 000 987 79 45
シーリング・キャップ
右ボルト・キャップ 		002
200 A 176 722 02 28
トリム・キャップ
左 B ピラー外側

これに変更 A 176 722 01 00
• +001 A 176 725 11 00

[003]まで ｼｬｼ: J 206332 => まで 日付: 25/10/2013
[004]まで ｼｬｼ: V 003279 => まで 日付: 05/11/2013
 		001
200 A 176 722 01 00
トリム・キャップ
左 B ピラー外側

[005]から ｼｬｼ: J 206333 => から 日付: 25/10/2013
[006]から ｼｬｼ: V 003280 => から 日付: 05/11/2013
 		001
200 A 176 722 03 28
トリム・キャップ
右 B ピラー外側

これに変更 A 176 722 02 00
• +001 A 176 725 12 00

[003]まで ｼｬｼ: J 206332 => まで 日付: 25/10/2013
[004]まで ｼｬｼ: V 003279 => まで 日付: 05/11/2013
 		001
200 A 176 722 02 00
トリム・キャップ
右 B ピラー外側

[005]から ｼｬｼ: J 206333 => から 日付: 25/10/2013
[006]から ｼｬｼ: V 003280 => から 日付: 05/11/2013
 		001
210 A 000 998 49 85
ペグ
左トリム・キャップ固定部 		003
210 A 000 998 49 85
ペグ
右トリム・キャップ固定部 		003
220 A 005 990 55 12
プラスチック用平頭ボルト
左トリム・キャップ固定部

これに変更 A 006 990 35 12 		003
220 A 006 990 35 12
ラウンド・ヘッド・ボルト
左トリム・キャップ固定部
4X14 		003
220 A 005 990 55 12
プラスチック用平頭ボルト
右トリム・キャップ固定部

これに変更 A 006 990 35 12 		003
220 A 006 990 35 12
ラウンド・ヘッド・ボルト
右トリム・キャップ固定部
4X14 		003
300 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、左ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
300 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、右ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
310 A 009 989 94 85
粘着タイプ
左パネルに

[007]まで ｼｬｼ: J => まで 日付: 23/01/2014
[008]まで ｼｬｼ: V 010415 => まで 日付: 30/01/2014
 		002
310 A 010 989 16 85
粘着タイプ
左パネルに

[009]から ｼｬｼ: J => から 日付: 23/01/2014
[010]から ｼｬｼ: V 010416 => から 日付: 30/01/2014
 		001
310 A 009 989 94 85
粘着タイプ
パネル右側に

[007]まで ｼｬｼ: J => まで 日付: 23/01/2014
[008]まで ｼｬｼ: V 010415 => まで 日付: 30/01/2014
 		002
310 A 010 989 16 85
粘着タイプ
パネル右側に

[009]から ｼｬｼ: J => から 日付: 23/01/2014
[010]から ｼｬｼ: V 010416 => から 日付: 30/01/2014
 		001
320 A 246 682 00 08
ドア・インシュレータ
左パネルに 		001
320 A 246 682 00 08
ドア・インシュレータ
パネル右側に 		001
