一覧

A セダン
176.052 => A 45 AMG
M: 133980
GA: 724015, 724016

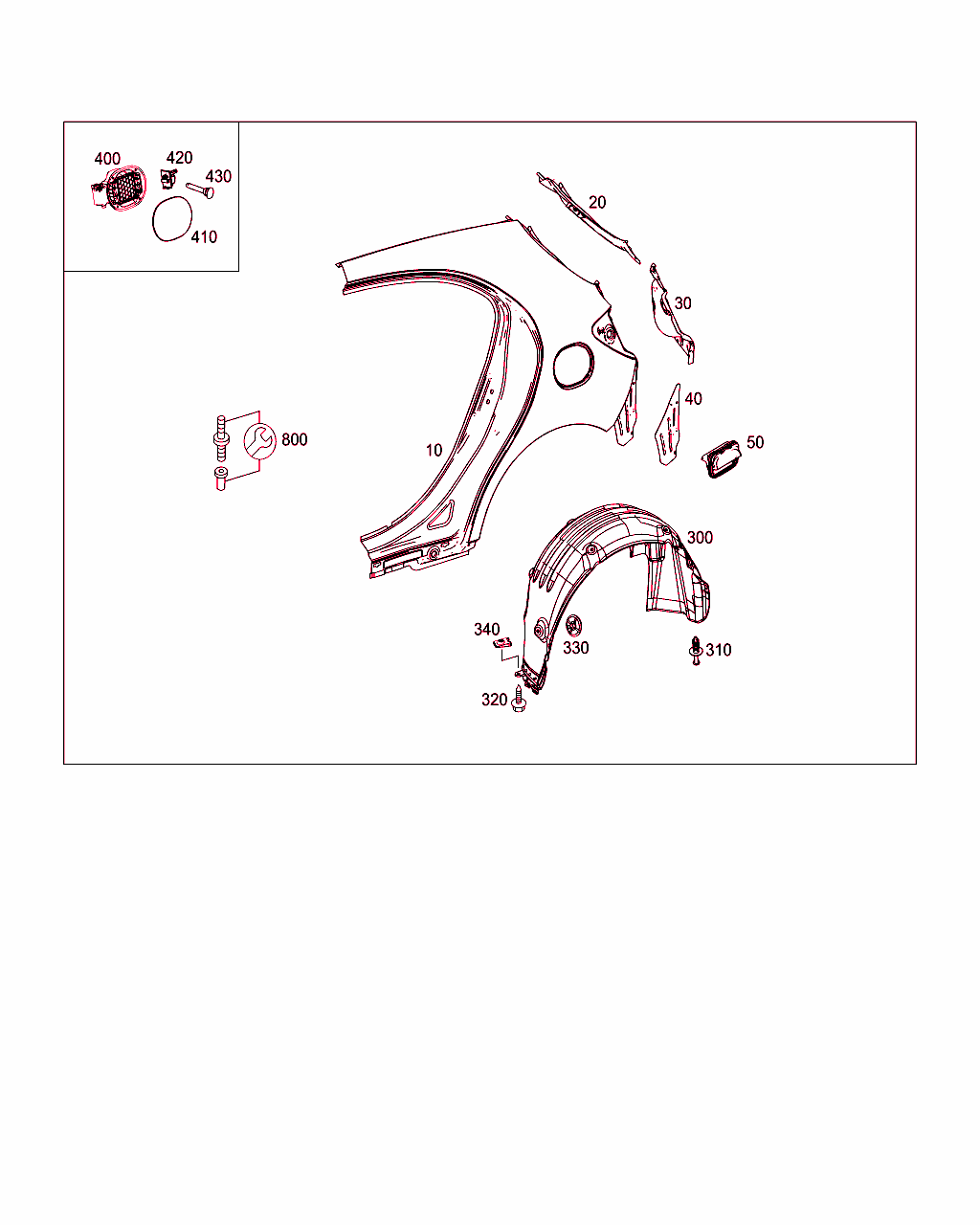

Schema

B63045000179.170330

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 176 630 07 01
サイド・ウォール
左リヤ

これに変更 A 176 630 27 00 		001
10 A 176 630 27 00
リヤ・フェンダ
左リヤ 		001
10 A 176 630 08 01
サイド・ウォール
右リヤ

これに変更 A 176 630 28 00 		001
10 A 176 630 28 00
リヤ・フェンダ
右リヤ 		001
20 A 176 630 01 19
補強材
左リヤ上部 		001
20 A 176 630 02 19
補強材
右リヤ上部 		001
30 A 176 630 00 00
リテーナ
左テール・ランプ 		001
30 A 176 630 10 00
リテーナ
右テール・ランプ 		001
40 A 176 637 03 81
接続プレート
左下部 		001
40 A 176 637 04 81
接続プレート
右下部 		001
50 A 176 830 27 00
ブリーダ・フラップ 002
300 A 176 690 03 30
ホイール・ハウス・カバー
左リヤ

[002]まで ｼｬｼ: J => まで 日付: 09/01/2013
[003]まで ｼｬｼ: V 000544 => まで 日付: 31/07/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/-140+806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
300 A 176 690 07 30
ホイール・ハウス・カバー
左リヤ

[004]から ｼｬｼ: J => から 日付: 09/01/2013
[005]から ｼｬｼ: V 000545 => から 日付: 31/07/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/-140+806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
300 A 176 690 01 00
ホイール・ハウス・カバー
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 140+806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
 		001
300 A 176 690 04 30
ホイール・ハウス・カバー
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 803/804/805/-140+806
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
20091009変更年12/1
[804]19951002モデル・イヤー変更
20091009変更年13/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
 		001
300 A 176 690 02 00
ホイール・ハウス・カバー
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 140+806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[140]20130116測定パッケージ1
[806]19951002モデル・イヤー変更
20110311変更年15/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
[808]19951002モデル・イヤー変更
20120905変更年17/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
 		001
310 A 124 990 04 92
スプレッド・リベット
左カバー固定用ツール
6.5X18 		003
310 A 124 990 04 92
スプレッド・リベット
カバーをトリムに、右側
6.5X18 		003
310 A 124 990 04 92
スプレッド・リベット
固定部をフィラ・ネックに
6.5X18 		001
320 N 000000 001459
鉄板ビス
カバーをドア・シル・トリムに、左側 		001
320 N 000000 001459
鉄板ビス
カバーをドア・シル・トリムに、右側 		001
330 A 000 990 46 62
プラスチック・ナット
カバーをボディ左側に取り付ける

[007]から ｼｬｼ: J 145758 => から 日付: 31/01/2013
[008]から ｼｬｼ: V => から 日付: 01/02/2022
 		006
330 A 000 990 46 62
プラスチック・ナット
カバーをボディ右側に取り付ける

[007]から ｼｬｼ: J 145758 => から 日付: 31/01/2013
[009]から ｼｬｼ: V 000001 => から 日付: 04/04/2013
 		006
340 A 003 994 93 45
ばね板ナット
カバーをドア・シル・トリムに、左側
6.3 MM 		001
340 A 003 994 93 45
ばね板ナット
カバーをドア・シル・トリムに、右側
6.3 MM 		001
400 A 176 630 00 67
フィラ・リセス

これに変更 A 176 630 09 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
400 A 176 630 09 00
フィラ・リセス 001
410 A 176 757 00 06
フラップ・パネル
タンク・フラップ 		001
420 A 003 820 32 97
電動アクチュエータ
タンク・フラップ

これに変更 A 000 820 23 03

ﾌｯﾄﾉｰﾄ解説
[010]
次の車台番号以前の車両には古い部品番号のものを使用すること

[011]まで ｼｬｼ: J => まで 日付: 13/08/2014
[012]まで ｼｬｼ: V 029004 => まで 日付: 13/08/2014
 		001
420 A 000 820 23 03
電動アクチュエータ
タンク・フラップ

これに変更 A 000 820 77 03

ﾌｯﾄﾉｰﾄ解説
[010]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: J => まで 日付: 06/09/2016
[014]まで ｼｬｼ: V 163878 => まで 日付: 19/09/2016
 		001
420 A 000 820 77 03
電動アクチュエータ
タンク・フラップ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
430 A 000 991 54 95
クリップ
フィラ・ネック部 		001
800 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
