一覧

スポーツバック、5ドア
177.002 => A 160 D
M: 608915
GA: 700422

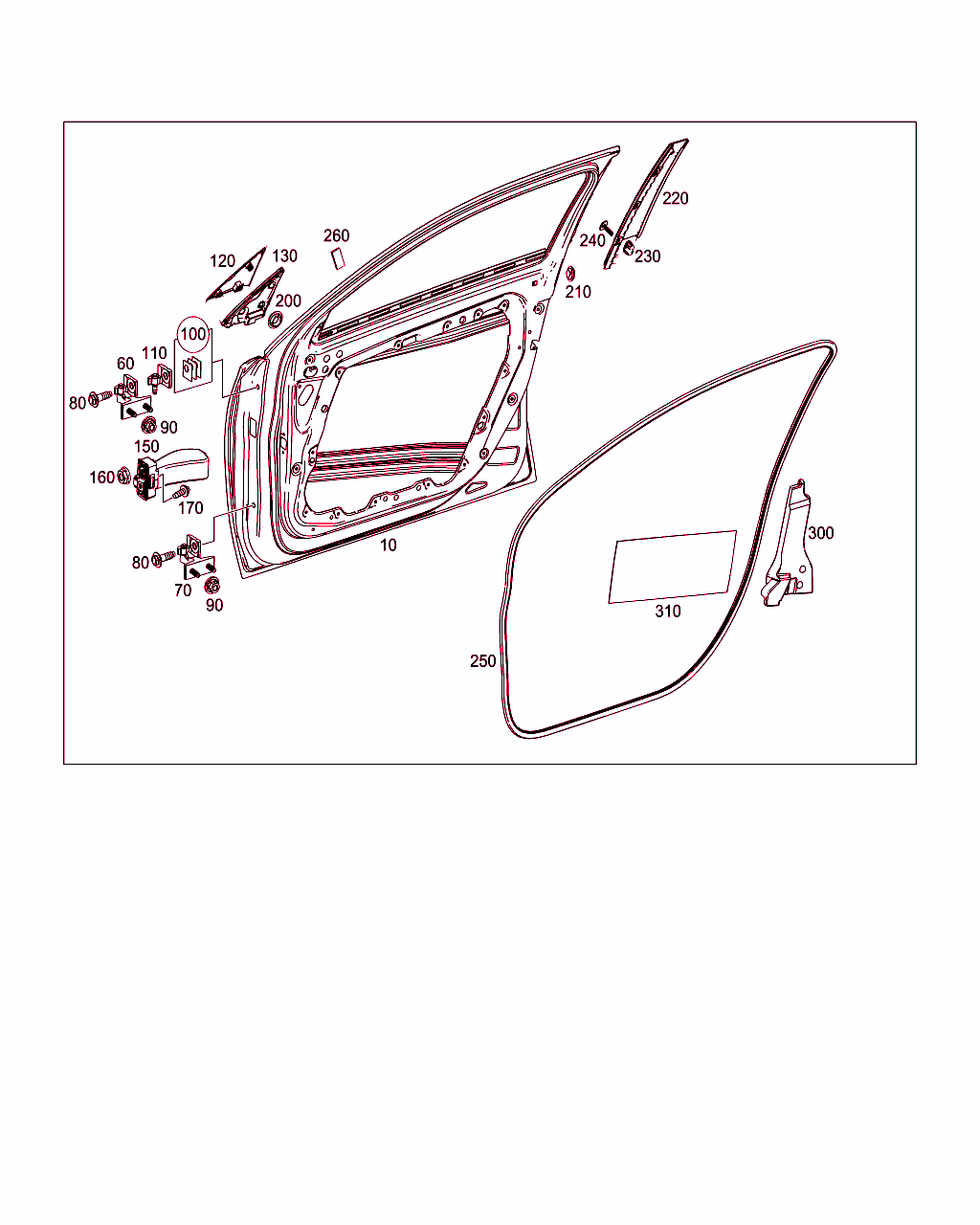

Schema

B72015000258.180416

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 177 720 07 00
運転席ドア
左 		001
10 A 177 720 08 00
運転席ドア
右 		001
60 A 177 720 01 00
ヒンジ
左上部 		001
60 A 177 720 02 00
ヒンジ
右上部 		001
70 A 177 720 01 00
ヒンジ
左下部 		001
70 A 177 720 02 00
ヒンジ
右下部 		001
80 A 000 990 32 08
6角ボルト
左ドアのヒンジ
M10X37 		002
80 A 000 990 32 08
6角ボルト
右ドアのヒンジ
M10X37 		002
90 A 000 990 84 15
ワッシャ付きナット
ヒンジ / 左 A ピラー
M10 		004
90 A 000 990 84 15
ワッシャ付きナット
ヒンジ / 右 A ピラー
M10 		004
100 A 177 723 26 00
TS 補正プレート
左ドア用 		001
100 A 177 723 26 00
TS 補正プレート
右ドア用 		001
110 A 177 722 69 00
ヒンジ
左ドア用 		002
110 A 177 722 70 00
ヒンジ
右ドア用 		002
120 A 177 722 47 00
運転席ドア・カバー
左ミラー・ボディ 		001
120 A 177 722 48 00
運転席ドア・カバー
右ミラー・ボディ 		001
130 A 177 727 17 00
アブソーバ
左ミラー・ボディ 		001
130 A 177 727 18 00
アブソーバ
右ミラー・ボディ 		001
150 A 177 720 70 00
ドア・キャッチ
左ドア 		001
150 A 177 720 70 00
ドア・キャッチ
右ドア 		001
160 N 000000 008670
ヘキサゴン・ナット
ドア・ホルダ / 左運転席ドア
M6 		002
160 N 000000 008670
ヘキサゴン・ナット
ドア・ホルダ / 右運転席ドア
M6 		002
170 N 000000 008671
6角丸頭ボルト
ドア・ホルダ / 左 A ピラー
M8X25 		001
170 N 000000 008671
6角丸頭ボルト
ドア・ホルダ / 右 A ピラー
M8X25 		001
200 A 003 998 14 50
クロージング・プラグ
左運転席ドア
20 MM 		003
200 A 003 998 14 50
クロージング・プラグ
右運転席ドア
20 MM 		003
210 A 003 998 13 50
クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、左側
15 MM 		001
210 A 003 998 13 50
クロージング・プラグ
ロック・シリンダ取付け穴用シール・キャップ、右側
15 MM 		001
220 A 177 722 01 00
トリム・キャップ
左運転席ドア 		001
220 A 177 722 02 00
トリム・キャップ
右運転席ドア 		001
230 A 000 998 49 85
ペグ
左トリム・キャップ固定部 		003
230 A 000 998 49 85
ペグ
右トリム・キャップ固定部 		003
240 A 006 990 35 12
ラウンド・ヘッド・ボルト
左トリム・キャップ固定部
4X14 		003
240 A 006 990 35 12
ラウンド・ヘッド・ボルト
右トリム・キャップ固定部
4X14 		003
250 A 204 727 11 87
ドア・ウェザ・ストリップ
左

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
250 A 204 727 11 87
ドア・ウェザ・ストリップ
右

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
260 A 010 989 16 85
粘着タイプ
運転席ドア左上部に 		001
260 A 010 989 16 85
粘着タイプ
運転席ドア右上部に 		001
300 A 177 727 33 00
増幅
左リヤ内側 		001
300 A 177 727 34 00
増幅
右リヤ内側 		001
310 A 177 727 31 00
ドア・インシュレータ
左運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/-059+809
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20120905変更年17/1
20160622変更年17/1
[059]20140508変更年 18/2
20160622変更年 18/2
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
 		001
310 A 222 989 03 85
粘着タイプ
左運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 059+809
ｺｰﾄﾞ日付指定名称
[059]20140508変更年 18/2
20160622変更年 18/2
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
 		001
310 A 177 727 31 00
ドア・インシュレータ
右運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/-059+809
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20120905変更年17/1
20160622変更年17/1
[059]20140508変更年 18/2
20160622変更年 18/2
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
 		001
310 A 222 989 03 85
粘着タイプ
右運転席ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 059+809
ｺｰﾄﾞ日付指定名称
[059]20140508変更年 18/2
20160622変更年 18/2
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
 		001
