一覧

スポーツバック、5ドア
177.003 => A 180 D
M: 608915
GA: 700420, 700422

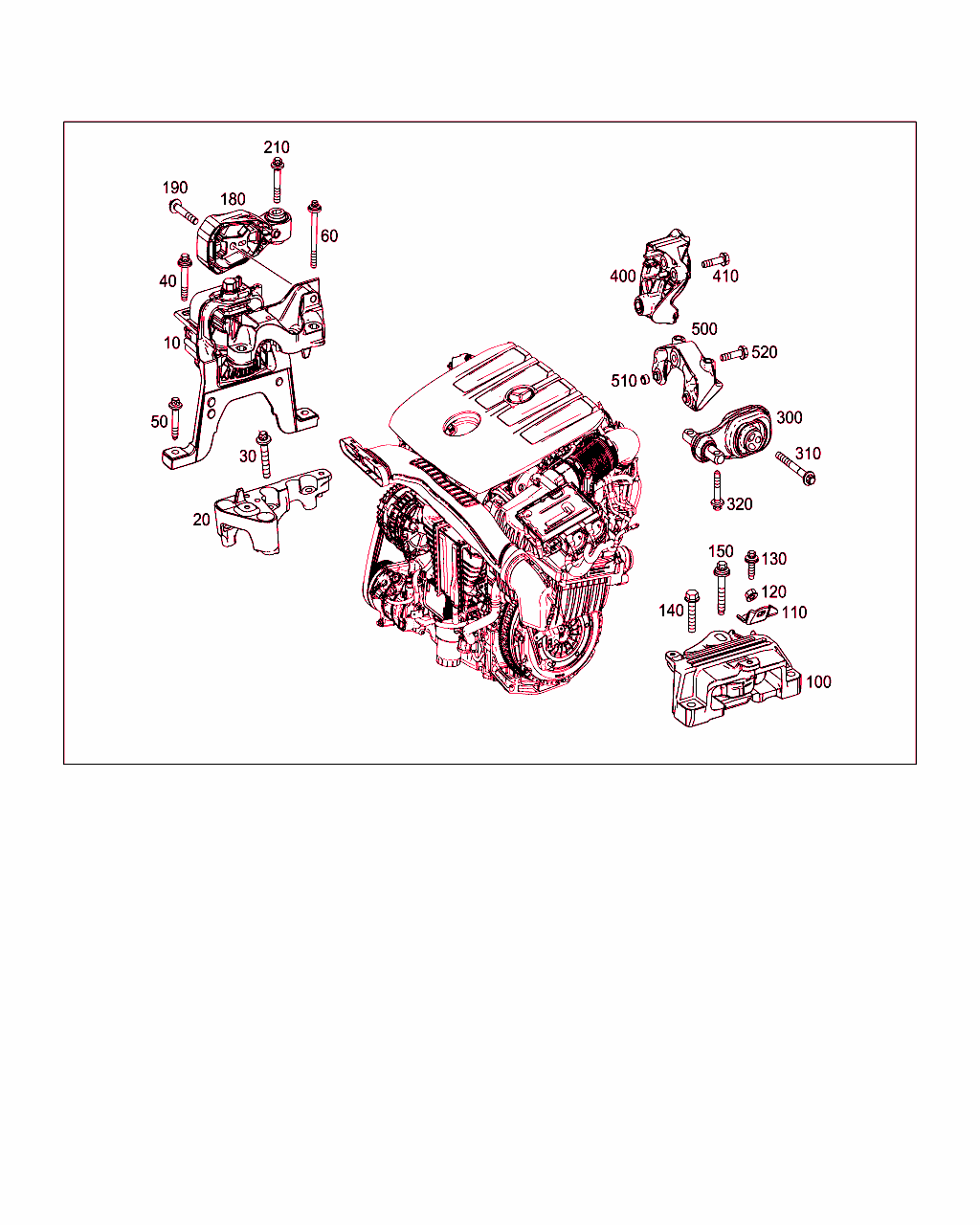

Schema

B24015000420.171115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 247 240 19 00
エンジン・マウント
右フロント 		001
20 A 247 240 07 00
コンソール
右フロント 		001
30 N 910143 010017
6角丸頭ボルト
右右コンソール固定用ツール
M10X55 		004
40 A 002 990 56 03
コンビ・ボルト
エンジン・マウント固定部、右
M10X1,5X35 		001
50 N 910105 012016
6角ボルト
エンジンマウントをサイドメンバに、右
M12X55 		002
60 A 000 990 48 08
コンビ・ボルト
エンジン / エンジン・マウント
M10X56,5 		003
100 A 247 240 00 17
マウント
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200702016 速マニュアル・トランスミッション
201212176 速マニュアル・トランスミッション
 		001
100 A 247 240 21 00
マウント
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426/429
ｺｰﾄﾞ日付指定名称
[426]20140818
[429]200708167速ダブル・クラッチ・オートマチック・トランスミッション
201212177速ダブル・クラッチ・オートマチック・トランスミッション
 		001
110 A 247 241 01 00
ホルダ
左トランスミッションマウント

♦ 以下から選択できます A 177 241 00 00 		001
110 A 177 241 00 00
ホルダ
左トランスミッションマウント

♦ 以下から選択できます A 247 241 01 00 		001
120 N 000000 008304
ヘキサゴン・ナット
ホルダ固定部をホイールハウスに
M10 		001
130 N 910105 010001
6角ボルト
左トランスミッションマウント固定部
M10X30-10.9 		001
140 N 910105 012016
6角ボルト
トランスミッションマウントをサイドメンバに、左
M12X55 		002
150 A 001 990 91 03
コンビ・ボルト
トランスミッション左側に 		003
300 A 247 240 06 00
スイング・サポート
リヤ下部

♦ 以下から選択できます A 177 240 09 00 		001
300 A 177 240 09 00
スイング・サポート
リヤ下部

♦ 以下から選択できます A 247 240 06 00 		001
310 N 000000 001164
6角丸頭ボルト
スイング・サポート / インテグラル・サポート
M12X110 		001
320 A 002 990 35 03
アウタ6角丸頭ボルト
スイング・サポート / エンジン
M12X1,5X60 		002
400 A 608 205 00 01
ブラケット
ブラケット / リヤ・エンジン･ブロック 		001
410 N 910105 010011
6角ボルト
/ エンジン･ブロック
M10X40 		002
410 N 910105 010011
6角ボルト
オイル・パンに
M10X40 		001
500 A 608 220 01 00
エンジン・サポート
ブラケット / リヤ・エンジン･ブロック 		001
510 A 000 992 31 25
テンション・スリーブ
エンジン・サポート 		002
520 N 910105 010011
6角ボルト
オイル・パンに取り付けるエンジン・サポート
M10X40 		003
