一覧

スポーツバック、5ドア
177.012 => A 200 D
M: 654920
GA: 724103

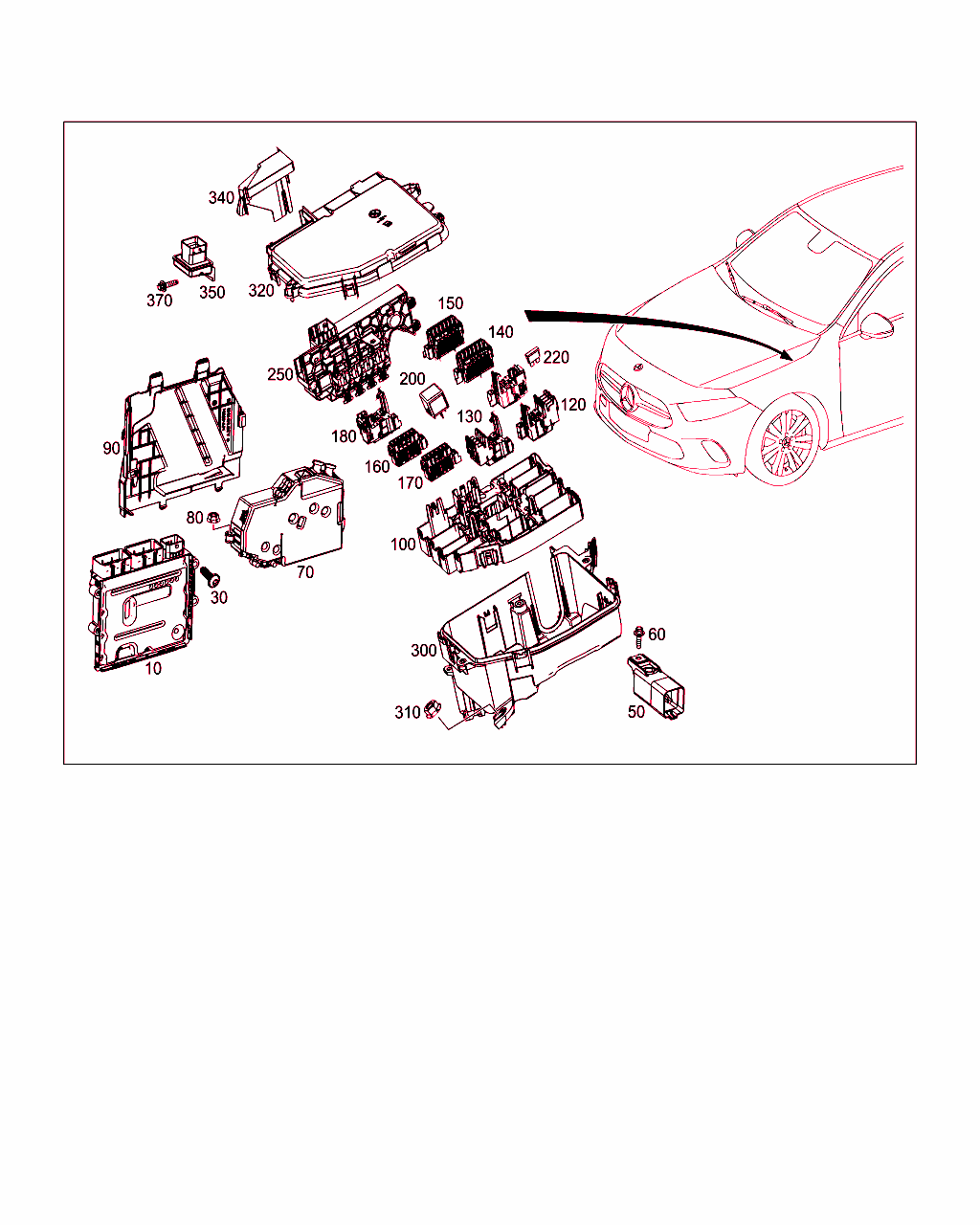

Schema

B54054000088.180724

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 654 900 32 00
コントロール・ユニット
エンジン・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
10 A 654 900 41 00
コントロール・ユニット
エンジン・コントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 9U8
ｺｰﾄﾞ日付指定名称
[9U8]20151120コントロール・コード、ユニット開発関連?
20170320コントロール・コード、ユニット開発関連?
 		001
30 A 006 990 65 12
ラウンド・ヘッド・ボルト
コントロール・ユニット固定用ツール 		004
70 A 177 540 40 07
ヒューズ・ボックス
エンジン・ルーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 913
ｺｰﾄﾞ日付指定名称
[913]19951002熱帯諸国仕様エアコン取付け部品
20100128熱帯諸国仕様エアコン取付け部品
20160223熱帯諸国仕様エアコン取付け部品
 		001
70 A 177 540 41 07
ヒューズ・ボックス
エンジン・ルーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -913
ｺｰﾄﾞ日付指定名称
[913]19951002熱帯諸国仕様エアコン取付け部品
20100128熱帯諸国仕様エアコン取付け部品
20160223熱帯諸国仕様エアコン取付け部品
 		001
80 N 000000 008302
ヘキサゴン・ナット
ヒューズ・ボックス・マウント
M5 		001
90 A 247 545 93 00
ホルダー
ヒューズ・ボックス 		001 L
90 A 247 545 94 00
ホルダー
ヒューズ・ボックス 		001 R
100 A 177 906 96 01
リレー・ユニット
エンジン・ルーム 		001
120 A 177 906 00 02
リレー・ユニット
MODUL2, CODE C 		001
130 A 177 906 01 02
リレー・ユニット
MODUL2, CODE D 		001
140 A 177 906 02 02
リレー・ユニット
MODUL3, CODE B 		001
150 A 177 906 03 02
リレー・ユニット
MODUL3, CODE E
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228/233/631/632/640/641/642
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
20141223補助ヒータ
[233]20150211ディストロニック・プラス・システム「ディストロニック・プラス」
[631]20130708スタティックLEDヘッドランプ、左側通行
20141223スタティックLEDヘッドランプ、左側通行
[632]20130708スタティックLEDヘッドランプ、右側通行
20141223スタティックLEDヘッドランプ、右側通行
[640]19951002アルミ・ホイール、15 穴
20141223SAEダイナミックLEDヘッドランプ、右側通行
[641]20141223ダイナミックLEDヘッドランプ、左側通行
[642]19951002アルミ・ホイール、7 穴、前：7X16/後：8X16
20141223ダイナミックLEDヘッドランプ、右側通行
 		001
160 A 177 906 05 02
リレー・ユニット
MODUL4, CODE D 		001
170 A 177 906 06 02
リレー・ユニット
MODUL4, CODE E
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 01T/613/620/U63
ｺｰﾄﾞ日付指定名称
[01T]20090323STEUERCODE LEITUNGSSATZ MIT MESSUMFAENGE
20140624STEUERCODE LEITUNGSSATZ MIT MESSUMFAENGE
[613]19951002非対称ヘッドランプ・ユニット、左側通行
20071107ヘッドランプ、左側通行
20140318ヘッドランプ、左側通行
[620]19951215エミッション・コントロール
20130708ヘッドランプ、右側通行
20140318ヘッドランプ、右側通行
[U63]20090225教習車用パッケージ
20140903教習車用パッケージ
 		001
180 A 177 906 07 02
リレー・ユニット
MODUL5, CODE H 		001
200 A 003 542 16 19
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 000 982 64 23
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 001 982 03 23
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 000 982 19 10
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 000 982 96 04
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 000 982 29 23
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 002 542 94 19
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 000 982 20 10
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		004
200 A 001 982 06 23
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 95 04
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23 		002
200 A 000 982 95 04
リレー
ピン配置:
B, D, E; 70A

♦ 以下から選択できます A 002 542 94 19
♦ 以下から選択できます A 003 542 16 19
♦ 以下から選択できます A 000 982 96 04
♦ 以下から選択できます A 000 982 19 10
♦ 以下から選択できます A 000 982 20 10
♦ 以下から選択できます A 000 982 29 23
♦ 以下から選択できます A 000 982 64 23
♦ 以下から選択できます A 001 982 03 23
♦ 以下から選択できます A 001 982 06 23 		002
200 A 000 982 63 23
リレー
ピン配置:
B, D, E; 70A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20070413中国仕様
20140814中国仕様
 		002
200 A 003 542 08 19
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 000 982 27 23
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		004
200 A 001 982 01 23
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 000 982 17 10
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 000 982 82 23
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 002 542 93 19
リレー
ピン C
40A

♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 001 982 04 23
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23 		002
200 A 000 982 18 10
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 80 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 000 982 80 23
リレー
ピン C
40A

♦ 以下から選択できます A 002 542 93 19
♦ 以下から選択できます A 003 542 08 19
♦ 以下から選択できます A 000 982 17 10
♦ 以下から選択できます A 000 982 18 10
♦ 以下から選択できます A 000 982 27 23
♦ 以下から選択できます A 000 982 82 23
♦ 以下から選択できます A 001 982 01 23
♦ 以下から選択できます A 001 982 04 23 		002
200 A 000 982 60 23
リレー
ピン C
40A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 830
ｺｰﾄﾞ日付指定名称
[830]20070413中国仕様
20140814中国仕様
 		002
220 N 000000 008699
ヒューズ・エレメント
C-7,5-E

♦ 以下から選択できます N 000000 007649 		002
220 N 000000 007649
ヒューズ・エレメント
C-7,5A-S

♦ 以下から選択できます N 000000 008699 		002
220 N 000000 008708
ヒューズ・エレメント
-F-5-E;MINI

♦ 以下から選択できます N 000000 007664 		006
220 N 000000 007664
ヒューズ・エレメント
F-5A-S;MINI

♦ 以下から選択できます N 000000 008708 		006
220 N 000000 008709
ヒューズ・エレメント
F-7,5-E;MINI

♦ 以下から選択できます N 000000 007665 		001
220 N 000000 007665
ヒューズ・エレメント
F-7.5A-S;MINI

♦ 以下から選択できます N 000000 008709 		001
220 N 000000 008710
ヒューズ・エレメント
F-10-E;MINI

♦ 以下から選択できます N 000000 007666 		001
220 N 000000 007666
ヒューズ・エレメント
F-10-S;MINI

♦ 以下から選択できます N 000000 008710 		001
220 N 000000 008711
ヒューズ・エレメント
F-15-E;MINI

♦ 以下から選択できます N 000000 007667 		001
220 N 000000 007667
ヒューズ・エレメント
F-15-S;MINI

♦ 以下から選択できます N 000000 008711 		001
220 N 000000 008698
ヒューズ・エレメント
-C-5-E;ATO

♦ 以下から選択できます N 000000 007648 		002
220 N 000000 007648
ヒューズ・エレメント
C-5A-S;ATO

♦ 以下から選択できます N 000000 008698 		002
220 N 000000 008700
ヒューズ・エレメント
C-10-E;ATO

♦ 以下から選択できます N 000000 007650 		005
220 N 000000 007650
ヒューズ・エレメント
C-10A-S;ATO

♦ 以下から選択できます N 000000 008700 		005
220 N 000000 008701
ヒューズ・エレメント
C-15-E;ATO

♦ 以下から選択できます N 000000 007651 		003
220 N 000000 007651
ヒューズ・エレメント
C-15A-S;ATO

♦ 以下から選択できます N 000000 008701 		003
220 N 000000 008702
ヒューズ・エレメント
C-20-E;ATO

♦ 以下から選択できます N 000000 007652 		005
220 N 000000 007652
ヒューズ・エレメント
C-20A-S;ATO

♦ 以下から選択できます N 000000 008702 		005
220 N 000000 008703
ヒューズ・エレメント
C-25-E;ATO

♦ 以下から選択できます N 000000 007653 		002
220 N 000000 007653
ヒューズ・エレメント
C-25A-S;ATO

♦ 以下から選択できます N 000000 008703 		002
220 N 000000 008704
ヒューズ・エレメント
C-30-E;ATO

♦ 以下から選択できます N 000000 007654 		005
220 N 000000 007654
ヒューズ・エレメント
C-30A-S;ATO

♦ 以下から選択できます N 000000 008704 		005
220 N 000000 007659
ヒューズ・エレメント
E-40A-S;MAXI 		001
220 N 000000 007661
ヒューズ・エレメント
E-60-S;MAXI 		001
250 A 177 540 45 07
ヒューズ・ボックス
エンジン・ルーム 		001
300 A 247 540 76 00
ユニット・ケース
エンジン・ルーム 		001
310 N 000000 008290
ヘキサゴン・ナット
デバイス・ボックス固定用ツール
M6 		003
320 A 247 540 77 00
カバー
デバイス・ボックス 		001
340 A 247 540 95 00
ボックスカバー
プレ・ヒューズ・ボックス 		001
350 A 654 900 13 00
コントロール・ユニット
プレグロー・システム 		001
370 N 000000 003648
6角丸頭ボルト
コントロール・ユニット固定用ツール
M6X25 		002
