一覧

スポーツバック、5ドア
177.012 => A 200 D
M: 654920
GA: 724103

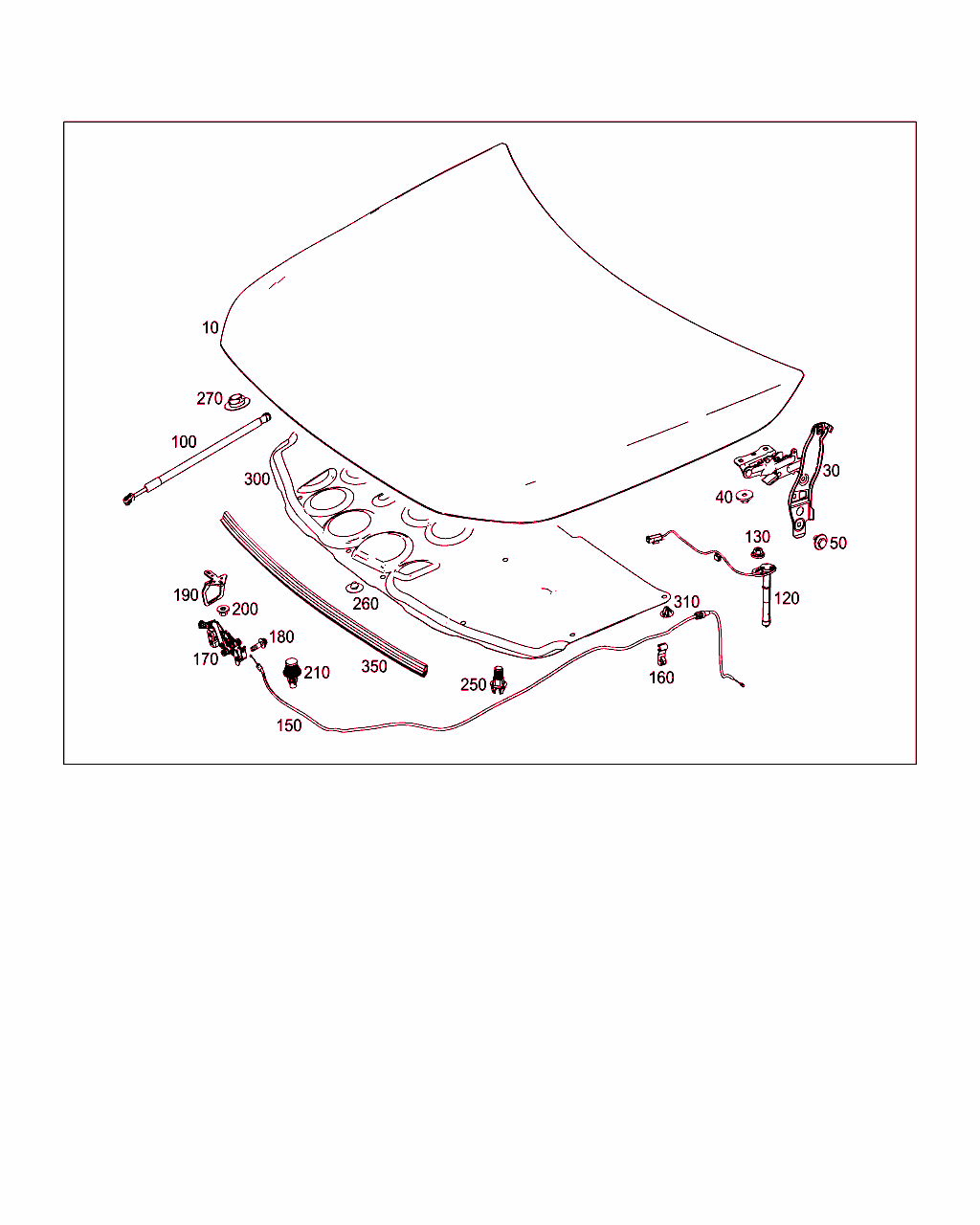

Schema

B88120000325.180417

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 177 880 18 00
エンジン・フード 001
30 A 177 880 11 00
ヒンジ
左 		001
30 A 177 880 12 00
ヒンジ
右 		001
40 A 004 990 46 50
ワッシャ付きナット
ヒンジをエンジン・フードに、左側 		002
40 A 004 990 46 50
ワッシャ付きナット
ヒンジをエンジン・フードに、右側 		002
50 A 011 990 32 01
フランジ付き6角ボルト
左ヒンジ固定部
M6X14 		002
50 A 011 990 32 01
フランジ付き6角ボルト
右ヒンジ固定部
M6X14 		002
100 A 177 980 03 64
ガスプレッシャスプリング
エンジン・フード用 		001
120 A 177 906 23 01
アクチュエータ
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20071107歩行者保護 - アクティブ・エンジン・フード
20140220歩行者保護 - アクティブ・エンジン・フード
 		002
130 N 000000 008690
ワッシャ付きナット
アクチュエータ固定部、左側および右側
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20071107歩行者保護 - アクティブ・エンジン・フード
20140220歩行者保護 - アクティブ・エンジン・フード
 		002
150 A 177 880 32 00
リリース・ケーブル 001 L
150 A 177 880 33 00
リリース・ケーブル 001 R
160 A 000 995 85 00
ケーブル固定具
エンジン・フード・リリース・ケーブル 		001 L
160 A 000 995 85 00
ケーブル固定具
エンジン・フード・リリース・ケーブル 		001 R
170 A 177 880 30 00
シール・キャップ下部
下部 		001
180 N 000000 003765
6角丸頭ボルト
プラグ固定用ツール
M6X20 		003
190 A 246 880 03 60
シール・キャップ上部
上部 		001
200 N 000000 008293
ワッシャ付きナット
エンジン・フード・ロック 		002
210 A 177 880 31 00
スプリング・エレメント
エンジン・フード用 		001
250 A 001 998 27 40
ストップバッファ
エンジン・フード左および右側 		002
260 A 002 998 84 50
クロージング・プラグ
エンジン・フード・ストッパ 		003
270 A 003 998 13 50
クロージング・プラグ
エンジン・フードへ
15 MM 		002
300 A 177 682 27 00
インシュレータ
エンジン・フード 		001
310 A 001 988 03 25
クリップ
インシュレータ固定用ツール 		012
350 A 177 887 06 00
ガスケット
エンジン・フードへ 		001
