一覧

3ボックスコンパクトリムジン、4ドア
177.151 => AMG A 35 4MATIC
M: 260920

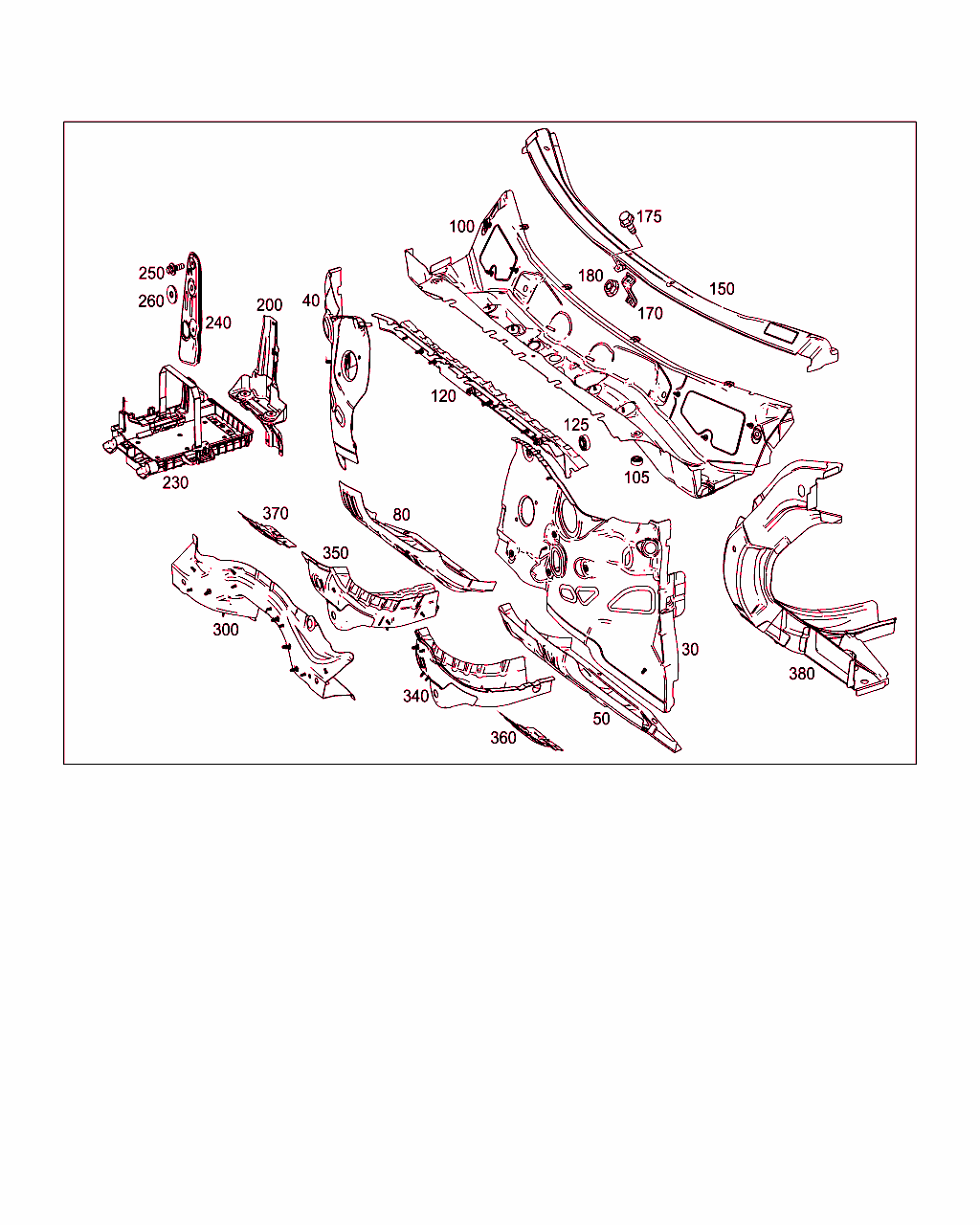

Schema

B62045000222.180815

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
30 A 177 620 03 01
バルクヘッド
左上部 		001
40 A 177 620 04 01
バルクヘッド
右上部 		001
50 A 177 625 07 00
バルクヘッド
左下部 		001
80 A 177 625 08 00
バルクヘッド
右下部 		001
100 A 177 620 26 01
エア/ウォータ・ダクト
ファイヤウォール右側 		001
105 N 000000 003264
パンチ・ナット
エア・ウォータ・ダクト
M6 		003
120 A 177 620 27 01
クロスメンバ
エア・ウォータ・ダクト

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
125 N 000000 003266
パンチ・ナット
クロス・メンバへ 		001
150 A 177 625 12 00
クロスメンバ
フロント・ウインドウ下 		001
200 Q 0000000001
重要情報
部品参照:
62/090 		001
230 Q 0000000001
重要情報
部品参照:
62/090 		001
240 A 177 620 48 01
補強パネル
ファイヤウォール右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200702016 速マニュアル・トランスミッション
201212176 速マニュアル・トランスミッション
 		001 R
250 N 000000 000276
6角丸頭ボルト
補強材固定用ツール
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200702016 速マニュアル・トランスミッション
201212176 速マニュアル・トランスミッション
 		001 R
260 N 000000 003333
ウインドウ
補強材固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200702016 速マニュアル・トランスミッション
201212176 速マニュアル・トランスミッション
 		001 R
300 A 177 620 28 01
クロスメンバ
ファイヤウォール下部 		001
340 A 177 620 29 01
接続キャリア
ファイヤ・ウォール左内側 		001
350 A 177 620 30 01
接続キャリア
ファイヤ・ウォール右内側 		001
360 A 177 625 35 00
クロスメンバ
左コネクションキャリアに 		001
370 A 177 625 36 00
クロスメンバ
右コネクションキャリアに 		001
380 A 177 620 43 01
ペダル・フロア
左 		001
