一覧

S-ツアラー
245.232 => B 170 / B 180
M: 266940
GM: 716520, 716525
GA: 722801

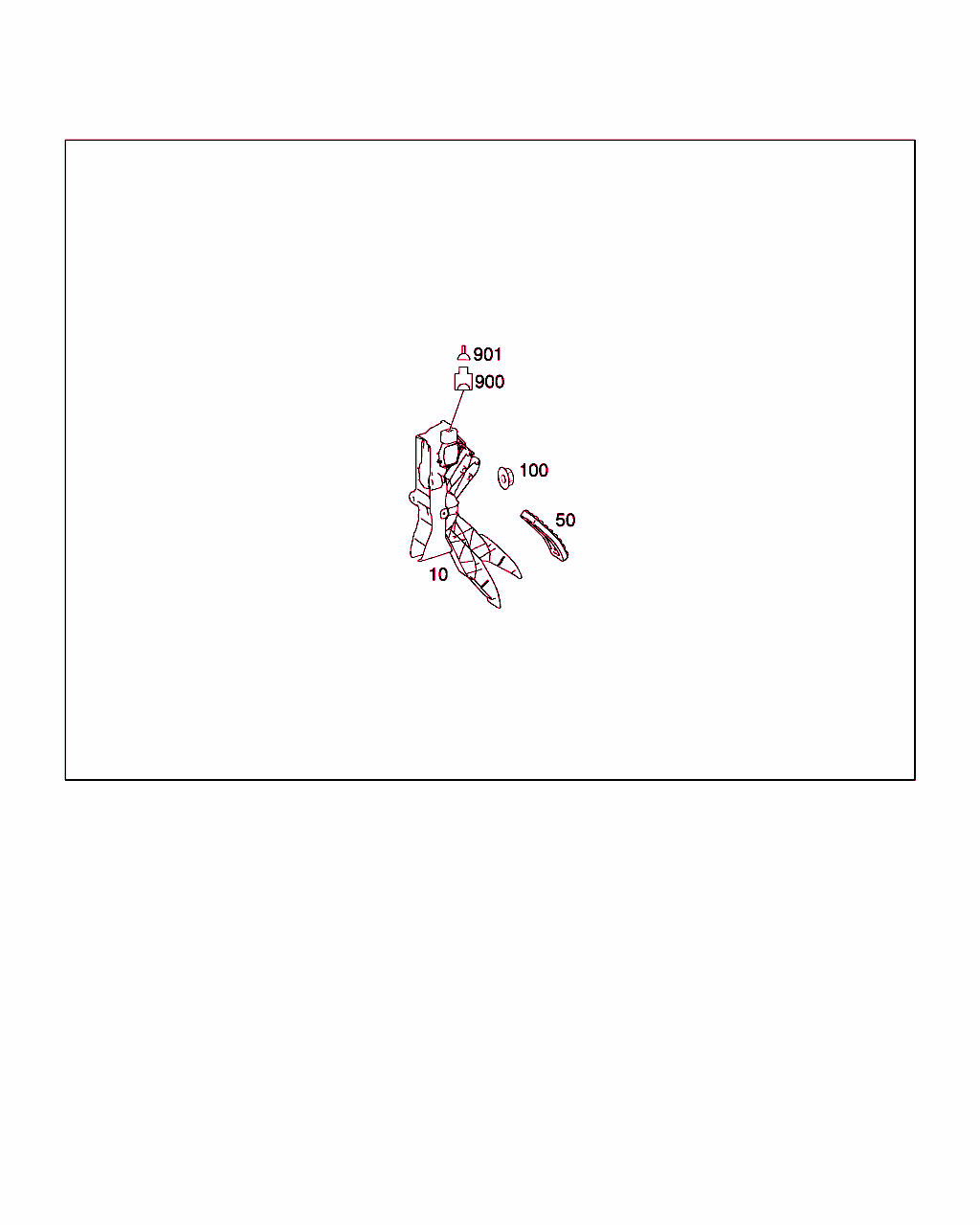

Schema

B30015000212.050211

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 169 300 03 04
アクセル・ペダル 001 L
10 A 169 300 01 04
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426/440
ｺｰﾄﾞ日付指定名称
[426]20000920
[440]19951002クルーズ・コントロール
20001215クルーズ・コントロール
 		001 L
10 A 169 300 04 04
アクセル・ペダル 001 R
10 A 169 300 02 04
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 426/440
ｺｰﾄﾞ日付指定名称
[426]20000920
[440]19951002クルーズ・コントロール
20001215クルーズ・コントロール
 		001 R
50 A 169 300 00 82
カバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 951/952
ｺｰﾄﾞ日付指定名称
[951]20030122スポーツ・パッケージ、米国仕様
[952]20030122スポーツ・パッケージ
 		001
100 A 210 301 00 72
ナット
ファイヤ・ウォールに取り付けるアクセル・ペダル 		002
900 A 210 540 36 81
クラッチ
ペダル値センサ
6-PIN MQS;B37 		001
901 A 000 540 25 05
電気ケーブル
ペダル値センサ
0.5 MM2 MQS;B37

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 545 69 80
ガスケット
ペダル値センサ
1.4-1.9 MM;B37 		NB
901 A 000 545 87 80
ダミー・プラグ
ペダル値センサ
4.1MM;B37 		NB
