一覧

S-ツアラー
245.233 => B 200
M: 266960
GM: 716520, 716521
GA: 722801

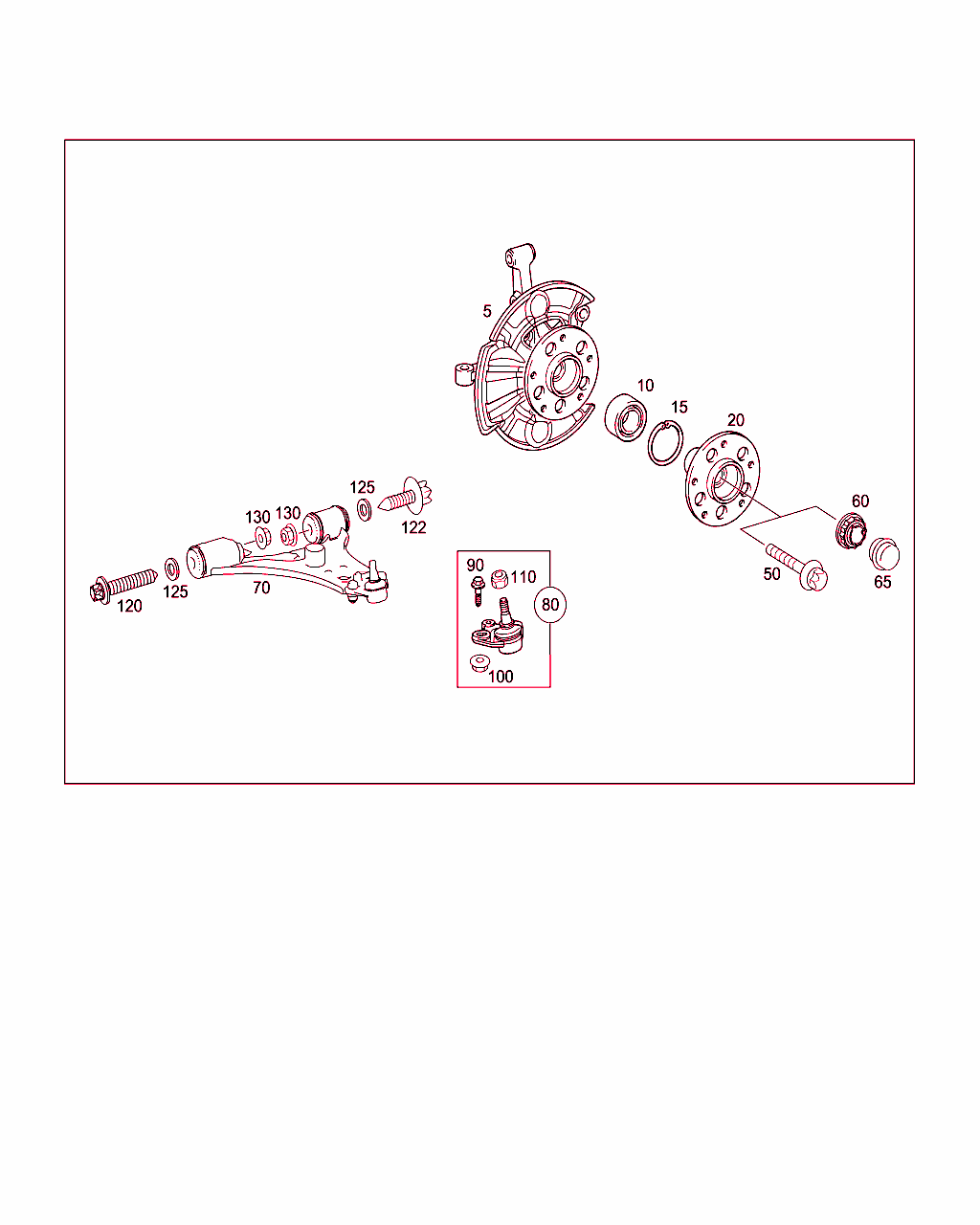

Schema

B33030000065.080723

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 169 330 05 20
ステアリングナックル
左フロント

これに変更 A 169 330 07 20 		001
5 A 169 330 07 20
ステアリングナックル
左フロント 		001
5 A 169 330 06 20
ステアリングナックル
右フロント

これに変更 A 169 330 08 20 		001
5 A 169 330 08 20
ステアリングナックル
右フロント 		001
10 A 169 981 01 27
アンギュラ・ベアリング
左

これに変更 A 169 981 00 06 		001
10 A 169 981 00 06
ベアリング
左 		001
10 A 169 981 01 27
アンギュラ・ベアリング
右

これに変更 A 169 981 00 06 		001
10 A 169 981 00 06
ベアリング
右 		001
15 A 201 994 16 41
スナップ・リング
左 		001
15 A 201 994 16 41
スナップ・リング
右 		001
20 A 169 337 01 45
フランジ
左 		001
20 A 169 337 01 45
フランジ
右 		001
50 A 169 990 02 22
ボルト
アクスル・シャフトを左ステアリング・ナックルに
M16X1.5X58

[002]まで ｼｬｼ: J 000183 => まで 日付: 14/03/2005

ﾌｯﾄﾉｰﾄ解説
[003]
用途はフロント・アクスル・シャフトを参照
 		001
50 A 169 990 02 22
ボルト
アクスル・シャフトを右ステアリング・ナックルに
M16X1.5X58

[002]まで ｼｬｼ: J 000183 => まで 日付: 14/03/2005

ﾌｯﾄﾉｰﾄ解説
[003]
用途はフロント・アクスル・シャフトを参照
 		001
60 A 169 335 00 72
フランジ・ナット
アクスル・シャフトを左ステアリング・ナックルに

[004]から ｼｬｼ: J 000184 => から 日付: 14/03/2005
 		001
60 A 169 335 00 72
フランジ・ナット
アクスル・シャフトを右ステアリング・ナックルに

[004]から ｼｬｼ: J 000184 => から 日付: 14/03/2005
 		001
65 A 168 357 00 89
シーリング・キャップ
左 		001
65 A 168 357 00 89
シーリング・キャップ
右 		001
70 A 169 330 05 07
コントロール・アーム
左

これに変更 A 169 330 07 07 		001
70 A 169 330 07 07
コントロール・アーム
左

これに変更 A 169 330 09 07 		001
70 A 169 330 09 07
コントロール・アーム
左

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
70 A 169 330 06 07
コントロール・アーム
右

これに変更 A 169 330 08 07

[005]まで ｼｬｼ: J 454817 => まで 日付: 03/12/2008
 		001
70 A 169 330 08 07
コントロール・アーム
右

これに変更 A 169 330 10 07

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: J 454817 => まで 日付: 03/12/2008
 		001
70 A 169 330 10 07
コントロール・アーム
右

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
80 A 169 333 01 27
TS ジョイント
コントロール・アームをステアリング・ナックルに、左側 		001
80 A 169 333 01 27
TS ジョイント
コントロール・アームをステアリング・ナックルに、右側 		001
90 N 910143 010012
6角丸頭ボルト
ジョイントをコントロール・アームに、左側
M10X30 		003
90 N 910143 010012
6角丸頭ボルト
ジョイントをコントロール・アームに、右側
M10X30 		003
100 N 913023 010002
ナット
ジョイントをコントロール・アームに、左側
M10 		003
100 N 913023 010002
ナット
ジョイントをコントロール・アームに、右側
M10 		003
110 N 000000 003281
ヘキサゴン・ナット
コントロール・アームをステアリング・ナックルに、左側
M14X1,5 		001
110 N 000000 003281
ヘキサゴン・ナット
コントロール・アームをステアリング・ナックルに、右側
M14X1,5 		001
120 A 169 990 00 22
ボルト
コントロール・アームを左インテグラル・サポートに
M14X1.5X157 		001
120 A 169 990 00 22
ボルト
コントロール・アームを右インテグラル・サポートに
M14X1.5X157 		001
122 A 169 990 01 22
ボルト
コントロール・アームを左インテグラル・サポートに
M14X1.5X124 		001
122 A 169 990 01 22
ボルト
コントロール・アームを右インテグラル・サポートに
M14X1.5X124 		001
125 A 140 352 15 76
ウインドウ
コントロール・アームを左インテグラル・サポートに 		002
125 A 140 352 15 76
ウインドウ
コントロール・アームを右インテグラル・サポートに 		002
130 N 000000 003277
ナット
コントロール・アームを左インテグラル・サポートに
M14X1.5 		002
130 N 000000 003277
ナット
コントロール・アームを右インテグラル・サポートに
M14X1.5 		002
