一覧

Bクラス、セダン
246.246 => B 250 4-MATIC
M: 270920
GM: 711643
GA: 724011

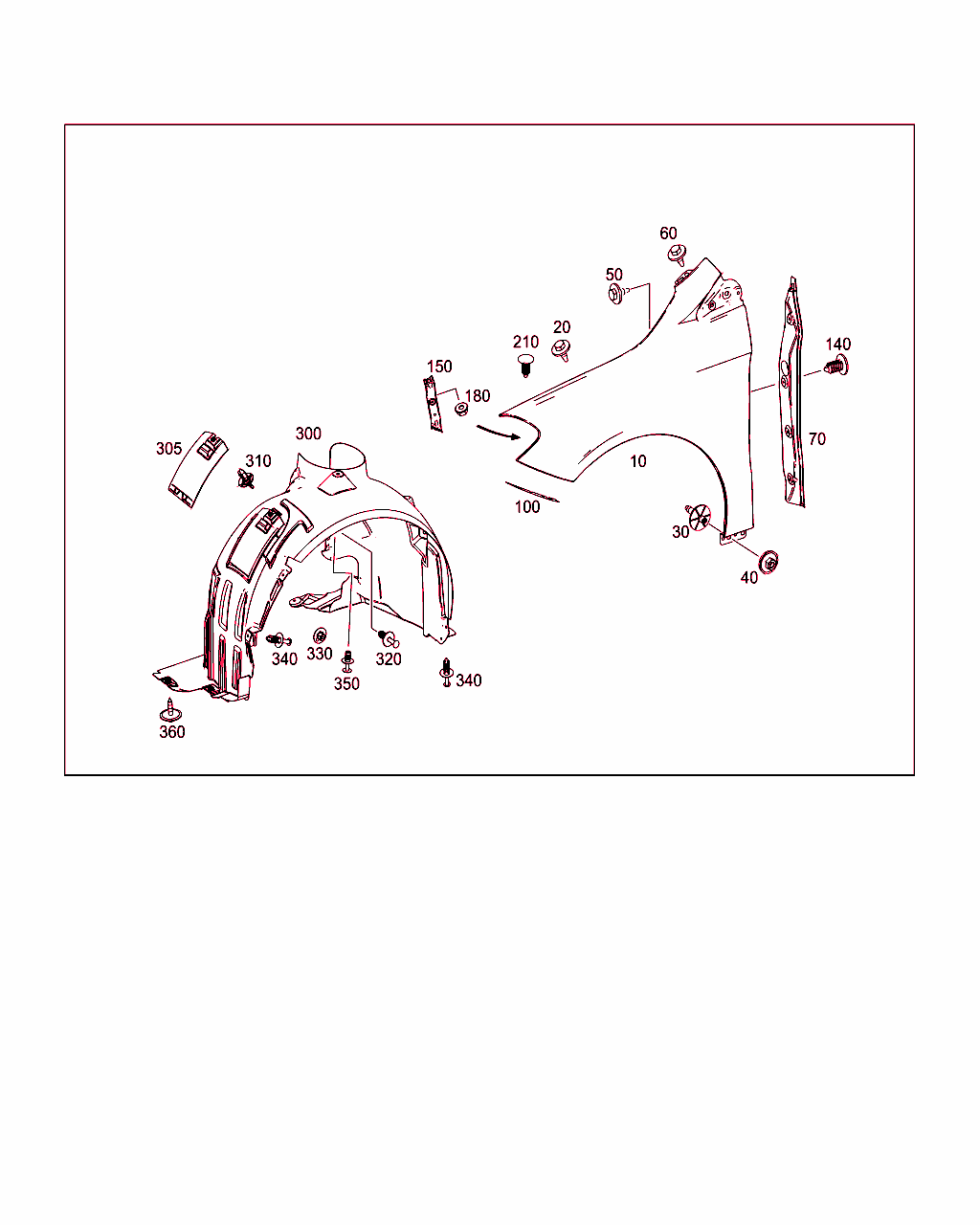

Schema

B88015000213.130424

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 881 01 01
フロント・フェンダ
左 		001
10 A 246 881 02 01
フロント・フェンダ
右 		001
20 A 163 990 01 36
ボルト
左サイド・メンバのフェンダ
M6X18 		002
20 A 163 990 01 36
ボルト
右サイド・メンバのフェンダ
M6X18 		002
30 A 001 990 96 14
スタッド・ボルト
左 A ピラーのフェンダ 		003
30 A 001 990 96 14
スタッド・ボルト
右 A ピラーのフェンダ 		003
40 A 414 990 00 51
ナット
左 A ピラーのフェンダ
M6 		003
40 A 414 990 00 51
ナット
右 A ピラーのフェンダ
M6 		003
50 A 163 990 01 36
ボルト
フェンダ / 左サイド・ウォール
M6X18 		001
50 A 163 990 01 36
ボルト
フェンダ / 右サイド・ウォール
M6X18 		001
60 A 163 990 01 36
ボルト
左上フェンダ固定部
M6X18 		001
60 A 163 990 01 36
ボルト
右上フェンダ固定部
M6X18 		001
70 A 246 889 09 25
フェンダプロテクタ
左 		001
70 A 246 889 10 25
フェンダプロテクタ
右 		001
100 A 246 889 01 95
スペーサ
左フェンダとバンパのあいだ 		001
100 A 246 889 02 95
スペーサ
右フェンダとバンパのあいだ 		001
140 A 002 997 33 86
カバー・プラグ
カバーをフェンダに、左側 		004
140 A 002 997 33 86
カバー・プラグ
カバーをフェンダに、右側 		004
150 A 246 628 01 14
ホルダー
左フェンダ 		001
150 A 246 628 02 14
ホルダー
右フェンダ 		001
180 N 910112 006001
ヘキサゴン・ナット
左ホイール・ハウスに取り付けるブラケット
M6 		001
180 N 910112 006001
ヘキサゴン・ナット
ブラケット / 右ホイール・ハウス
M6 		001
300 A 246 690 08 30
ホイール・ハウス・カバー
左フロント

これに変更 A 246 690 01 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: J 302303 => まで 日付: 09/12/2014
[004]まで ｼｬｼ: N => まで 日付: 12/12/2014
 		001
300 A 246 690 01 00
ホイール・ハウス・カバー
左フロント 		001
300 A 246 690 09 30
ホイール・ハウス・カバー
右フロント

これに変更 A 246 690 02 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: J 302303 => まで 日付: 09/12/2014
[004]まで ｼｬｼ: N => まで 日付: 12/12/2014
 		001
300 A 246 690 02 00
ホイール・ハウス・カバー
右フロント 		001
305 A 246 884 02 22
ホイール・ハウス・カバー
左メインテナンス・フラップ 		001
305 A 246 884 02 22
ホイール・ハウス・カバー
右メインテナンス・フラップ 		001
310 A 002 988 05 42
シール・キャップ
左 		001
310 A 002 988 05 42
シール・キャップ
右 		001
320 A 124 990 04 92
スプレッド・リベット
カバーをインテグラル・サポートに、左側
6.5X18 		001
320 A 124 990 04 92
スプレッド・リベット
カバーをインテグラル・サポートに、右側
6.5X18 		001
330 A 000 990 46 62
プラスチック・ナット
カバー / ホイール・ハウス、左 		003
330 A 000 990 46 62
プラスチック・ナット
カバー / ホイール・ハウス、右 		003
340 A 124 990 04 92
スプレッド・リベット
カバー取付け部、左
6.5X18 		005
340 A 124 990 04 92
スプレッド・リベット
カバー取付け部、右
6.5X18 		005
340 A 124 990 04 92
スプレッド・リベット
右カバー固定用ツール
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
 		001
340 A 124 990 04 92
スプレッド・リベット
左カバー固定用ツール
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 4U3
ｺｰﾄﾞ日付指定名称
[4U3]20101112ECOテクノロジー・パッケージ
 		001
350 A 201 990 02 92
スプレッド・リベット
右カバー固定用ツール
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
350 A 201 990 02 92
スプレッド・リベット
左カバー固定用ツール
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
360 A 001 990 60 36
ヘキサゴン鉄板ビス
カバーをインテグラル・サポートに、右側
4.8X19 		001
360 A 001 990 60 36
ヘキサゴン鉄板ビス
左フロント・ホイール･ハウス
4.8X19 		002
360 A 001 990 60 36
ヘキサゴン鉄板ビス
右フロント・ホイール･ハウス
4.8X19 		002
