一覧

乗用車、セダン
202.020 => C 200
M: 111941, 111945
GM: 717417, 717418
GA: 722422, 722602

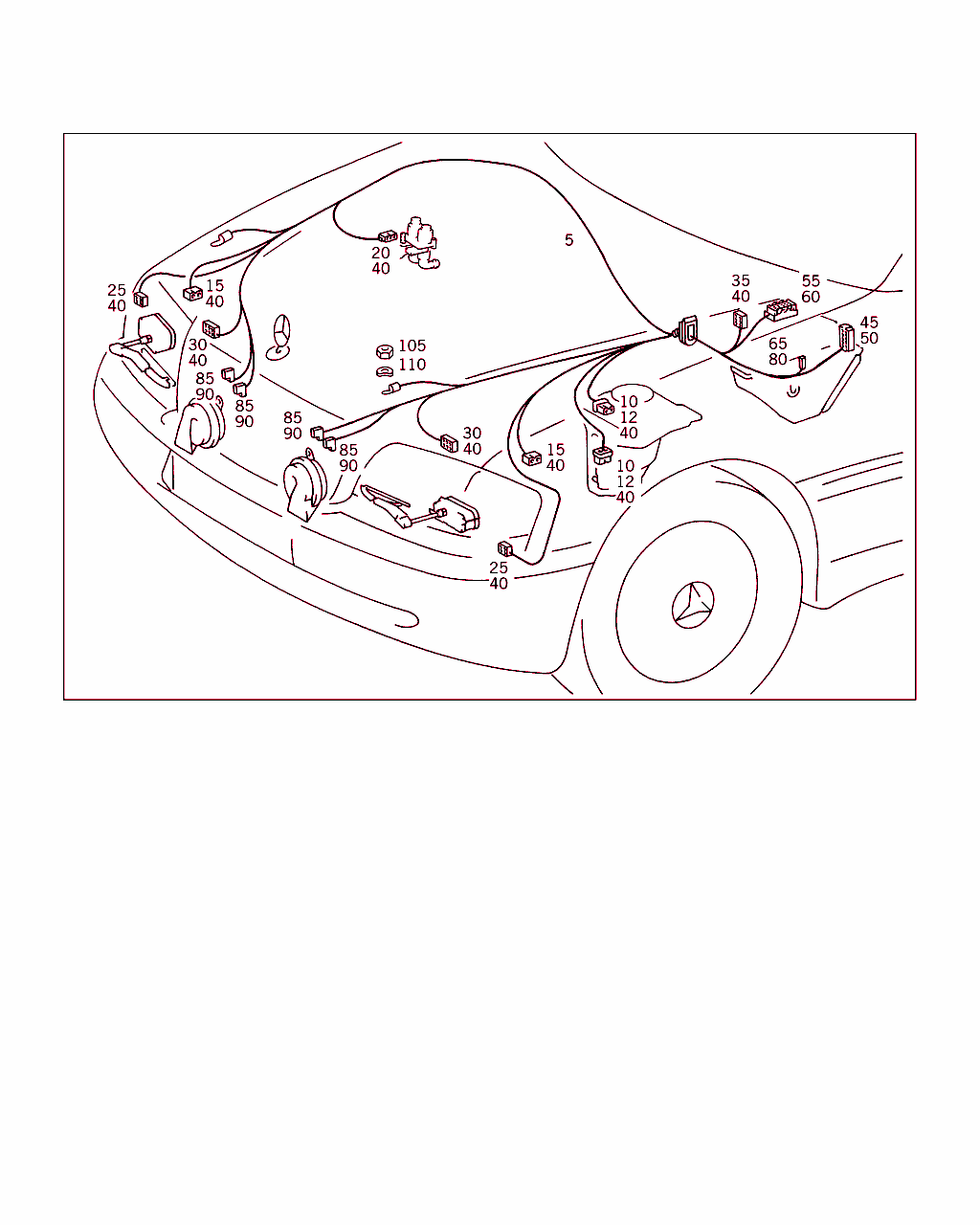

Schema

B54091000009.990730

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 202 540 12 05
電気ケーブル
ヘッドランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -236
ｺｰﾄﾞ日付指定名称
[236]19951002スペシャル・ランプ・スイッチ - デイ・ドライビング・ランプ
 		001 L
5 A 202 540 31 06
ケーブル・ハーネス
ヘッドランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 236
ｺｰﾄﾞ日付指定名称
[236]19951002スペシャル・ランプ・スイッチ - デイ・ドライビング・ランプ
 		001 L
5 A 202 540 12 06
電気ケーブル
ヘッドランプ・ハーネス

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001 R
10 A 008 545 37 28
クラッチ
ウインドウ・ウォッシャ・ポンプ、2 ピン 		002
12 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		002
15 A 011 545 01 28
電動クラッチ
ターン・シグナル・ランプ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		002
15 A 011 545 01 28
電動クラッチ
追加ウォータ・ポンプ:2 ピン

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
20 A 012 545 24 28
電動クラッチ
温水バルブ

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
25 A 015 545 49 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

これに変更 A 014 545 85 28 		002
25 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン 		002
30 A 011 545 50 28
ハウジング
ヘッドランプ 		002
35 A 126 545 01 28
ハウジング
ヘッドランプ・ウォッシャ・リレー、 6 ピン 		001
40 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
45 A 020 545 49 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 10 ピン

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
50 A 016 545 14 28
コンタクト・ピン
TO 020 545 49 28

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		NB
55 A 019 545 82 28
プラグ
ランプ・モニタ装置、10 ピン

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
60 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2, TO 019 545 82 28

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		NB
60 A 004 545 53 26
フラット・ソケット・スリーブ
1.5-2.5 MM2, TO 019 545 82 28

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		NB
65 A 026 545 39 28
プラグ
ヒューズ・ボックス
"L"

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
65 A 022 545 24 28
プラグ
ヒューズ・ボックス
"F"

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
65 A 026 545 01 28
ハウジング
ヒューズ・ボックス
"Q"

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		001
80 A 003 545 68 26
コンタクト・スプリング
0.5-1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		NB
80 A 004 545 52 26
コンタクト・スプリング
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		NB
85 A 000 546 83 40
ソケット・スリーブ
ホーン

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		004
90 A 000 546 14 45
絶縁スリーブ
TO 000 546 83 40

ﾌｯﾄﾉｰﾄ解説
[065]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 218852 例外:　　　　　　　　　　　　　
A 103237〜A 218851 コード 030 装備　　　　
F 190065 その内以下を除く　　　　　　　　
F 159752 〜 F 190064 コード 030 装備　　
次の車台番号以降: ヘッドランプ・ハーネスの場合、部品内容 54/121 を参照、　　　　　　　　　　　　　　　　　　　　　　 エアコン・システムの場合、部品内容 54/485を参照
さらにA 219847にも取り付けられています。
 		004
105 N 000934 006007
ナット
アース・ケーブル / ホイール・ハウス 		001
110 N 000137 006204
スプリングワッシャ
アース・ケーブル / ホイール・ハウス 		001
